제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,REACH,ISO
모델 번호: LPJ4012AHNL
문서: LPJ4012AHNL.pdf
지불과 운송 용어
최소 주문 수량: 50/1200pcs
가격: $0.7-$1.5
포장 세부 사항: 쟁반
배달 시간: 5-8 근무일
지불 조건: L/C, D/A, D/P, T/T, Western Union
공급 능력: 5kk/월
부품 번호: |
LPJ4012AHNL |
성별: |
여성 Magjack |
호환 브랜드: |
맥박 |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
100base-t |
포: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40 ° C ~ +85 ° C |
부품 번호: |
LPJ4012AHNL |
성별: |
여성 Magjack |
호환 브랜드: |
맥박 |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
100base-t |
포: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40 ° C ~ +85 ° C |

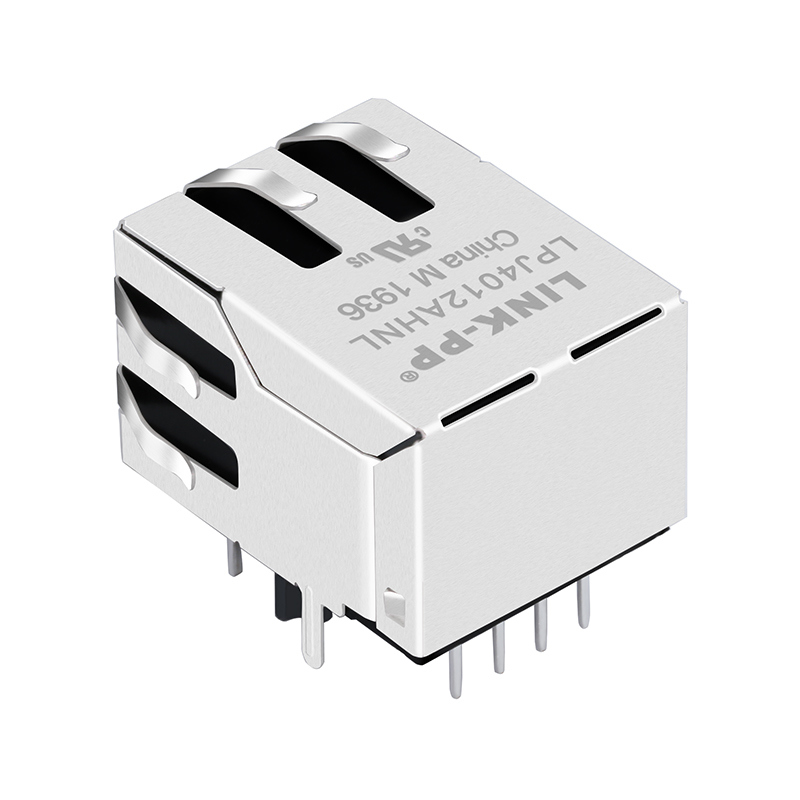

의LPJ4012AHNL에서LINK-PP이10/100BASE-T 단일 포트 RJ45 여성 커넥터통합된 LED와 EMI 보호 장치가 장착되어 있습니다.
이 제품은빠른 이더넷 (IEEE 802.3)네트워크 스위치, 라우터, 미디어 변환기 및 임베디드 이더넷 인터페이스와 같은 응용 프로그램.
|
10/100 베이스-TRJ45LED가 있는 커넥터 |
||
|---|---|---|
|
이더넷 속도 |
10/100 베이스-T |
IEEE 802.3 빠른 이더넷을 지원합니다. |
|
항구 수 |
1x1 |
단일 포트 RJ45 커넥터 |
|
핀 수 |
8P8C |
표준 RJ45 모듈 인터페이스 |
|
장착형 |
THT (rough-hole) |
PCB 구멍을 통해 파동 용접 |
|
방향성 |
탭 아래 |
PCB 가장자리 장착을 위해 아래로 배치 된 랩 |
|
LED 표시기 |
녹색 / 노란색 |
링크와 활동 상태를 표시합니다 |
|
보호 |
지상 탭과 함께 EMI 방호 |
더 좋은 노이즈 면역을 제공합니다 |
|
작동 온도 |
-40 °C ~ +85 °C |
산업용 온도 범위 |
|
크기 |
21.25mm L × 15.93mm W × 13.30mm H |
컴팩트 디자인 |
|
준수 |
IEEE 802.3, UL, RoHS, REACH, ISO9001/14001 |
전 세계 시장에 완전히 인증 |
|
포장 |
50개/트레이, 1200개/카튼 |
표준 포장 |
1회전 비율 (± 2%)
TX = 1CT: 1CT RX = 1CT: 1CT
2인덕턴스 (OCL)
≥ 350 μH min @ 100 kHz, 0.1 V, 8 mA DC bias
3삽입 손실
≤ 1 dB (최대) @ 100MHz
4환산 손실
∙18 dB (min) @ 1 ∙30 MHz
15 dB (min) @ 3060 MHz
12 dB (min) @ 60~80 MHz
10 dB (min) @ 80~100 MHz
5횡스크래브
40 dB (min) @ 30MHz
35 dB (min) @ 60 MHz
30 dB (min) @ 100 MHz
6일반 모드 거부 (CMR)
40 dB (min) @ 30MHz
35 dB (min) @ 60 MHz
30 dB (min) @ 100 MHz
7하이 포트
1500Vrms
8작동 온도 범위
40 °C ~ +85 °C
