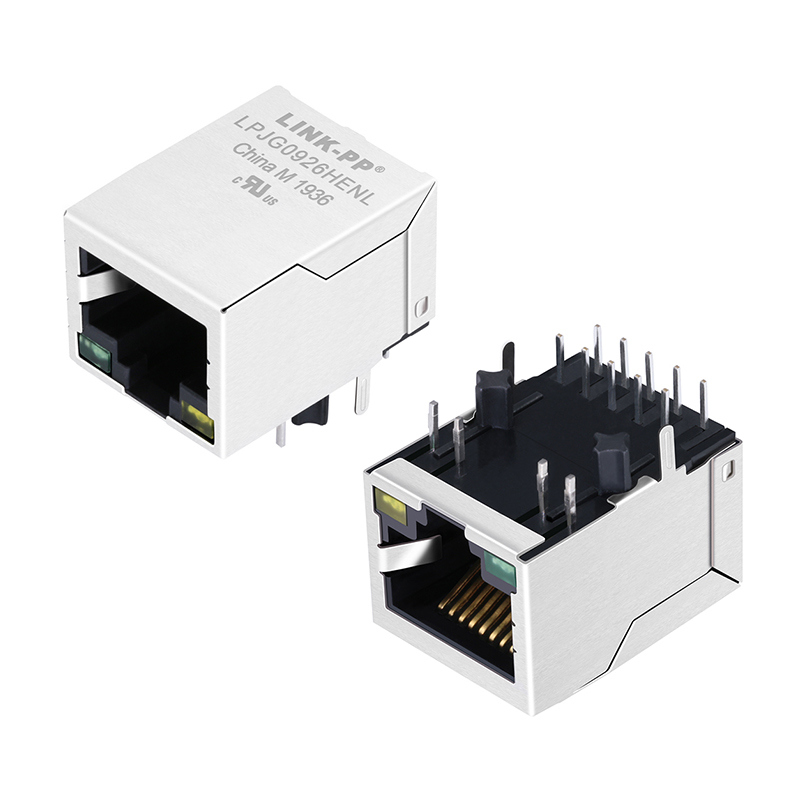

Name: LPJG0926HENL 100/1000 Base-T RJ45 MagJack (PoE+ 지원)
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: LPJG0926HENL
Price: 0.70 USD
Availability: InStock

제품 상세정보

원래 장소: 광동, 중국

브랜드 이름: LINK-PP

인증: UL,RoHS,REACH,ISO

모델 번호: LPJG0926HENL

지불과 운송 용어

최소 주문 수량: 50/1200pcs

가격: $0.7-$1.5

포장 세부 사항: 쟁반

배달 시간: 5-8 근무일

지불 조건: L/C, D/A, D/P, T/T, Western Union

공급 능력: 5kk/월

최상의 가격을 얻으세요

제품 상세정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                                                                                                    LPJG0926HENL, 1000 Base-T RJ45 MagJack, POE+ RJ45 커넥터


부품 번호:	LPJG0926HENL	유형:	PoE+ 매그잭
호환 브랜드:	테	포트 수:	1X1
걸쇠:	아래에	데이터 속도:	1000base-t
포:	PoE+	LED 옵션:	와 함께
EMl 탭:	없이	장착 유형:	tht
솔더 유형:	파도	작동 온도 범위:	0 ° C ~ +70 ° C

부품 번호:	LPJG0926HENL
유형:	PoE+ 매그잭
호환 브랜드:	테
포트 수:	1X1
걸쇠:	아래에
데이터 속도:	1000base-t
포:	PoE+
LED 옵션:	와 함께
EMl 탭:	없이
장착 유형:	tht
솔더 유형:	파도
작동 온도 범위:	0 ° C ~ +70 ° C

LPJG0926HENL 100/1000 Base-T RJ45 MagJack (PoE+ 지원)

LPJG0926HENL RJ45 커넥터의 주요 특징:

1. 내장 자석과 함께 단일 포트 RJ45 커넥터100/1000Base-T이더넷 (기가비트)PoE+능력.

2.1x1 포트구성구멍장착

3아래쪽 탭 방향 (탭 아래로) 와 함께녹색/노란색내장된 LED

4만나고IEEE 802.3at (PoE+)표준; SOHO ADSL 모덤, LAN-on-Motherboard (LOM), 허브, 스위치와 같은 LAN 애플리케이션을 위해 설계되었습니다.

5.재료성능:

가구 재료: 30% 유리섬유로 된 열탄화 PBT, UL94V-0 등급
접촉: 광소 청동; 핀: 청동;
방패: SUS 304.
짝짓기 부위의 접촉 접착: 최소 6 μ인치 금.

6고 격리 자석: 회전 비율1CT: 1CT(초등에서 중등) 각 쌍.

7열쇠전기 성능:

공감대 개방 회로: ≥ 350 μH (100 kHz/0.1 V, 8 mA 편향); ≥ 120 μH (100 kHz/0.1 V, 18 mA 편향)
삽입 손실: 최대 1.10 dB (1-100 MHz); 1.2 dB (100-125 MHz).
회귀 손실: 최소 16 dB (1-40 MHz); 12 dB (40-60 MHz); 10 dB (60-80 MHz); 8 dB (80-100 MHz)
크로스 토크: 최소 30 dB (1-100 MHz)
일반적인 모드 거부: 최소 30 dB (1-100 MHz)
RJ-45 핀에서 DC/전압 등급: 57 VDC (연속) 에서 720 mA까지
하이 팟 테스트: 최소 1500 Vrms

8작동 온도:0 °C ~ 70 °C.

9패키지크기(약.): 길이 ~ 21.25mm, 너비 ~ 15.93mm, 높이 ~ 13.30mm.

10인증 / 준수: RoHS, REACH, UL 파일 번호 E484635

기계 및 장착 사양:

오리엔테이션: 90° (직각) 구멍을 통해 장착.
고정 기둥: 견고한 보드 장착을 위한 T 기둥형.
지각 보호 장치: 지각 보호 장치 (SUS 304) 를 통해 보드 지형에 연결됩니다.
파동 용접기 끝 온도: 250 °C 5초 동안
데이터 시트에서 제안된 PCB 레이아웃

LPJG0926HENL RJ45 데이터 시트:

LPJG0926HENL.pdf

LPJG0926HENL 100/1000 Base-T RJ45 MagJack (PoE+ 지원) 0

디자인 고려 사항 및 참고:

보드 레이아웃이 데이터 시트에 따라 권장 된 발자국 및 방패 인근에 따라 있는지 확인하십시오.
PoE 설계가 높은 전력 시나리오 (예: PoE + 장치) 를 추진하는 경우 현재 등급 (720 mA @ 57 V) 에 주의하십시오.
작동 온도는 0 °C~70 °C로 제한됩니다. 설계가 더 뜨겁다면 (산업/연장 온도) 적합성을 확인하거나 감소시킵니다.
EMI 준수 및 신호 무결성을 설계할 때, 지정된 자석을 사용하여 입력/귀환 손실, 데이터 당 교차 음향을 테스트합니다.
보드 레이아웃에 맞게 LED 발자국 및 탭 오리엔테이션 (녹색/노란 LED 옵션) 을 확인합니다.

왜 LPJG0926HENL 를 선택 했습니까?

기가비트 이더넷 속도를 PoE+ 지원으로 결합하여 별도의 전력 배선 필요성을 줄입니다.
융합된 자석은 보드 공간을 절약하고 디자인을 단순화합니다.
산업 표준 (IEEE 802.3at, UL, RoHS) 의 준수 는 신뢰할 수 있는 작동과 설계 자유를 보장합니다.
탄탄한 재료 선택 및 보호 장치가 까다로운 환경에서 EMI/EMC 성능을 지원합니다.
산업용 환경과 일반 네트워크 장치에 적합합니다.
