제품 상세정보
원래 장소: 중국 광동
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: LPJE101-0DNLTR-SM
지불과 운송 용어
최소 주문 수량: 10/100/25K
가격: $0.06-$1.2
포장 세부 사항: 테이프 앤 릴
배달 시간: 3 일 이내에 재고선
지불 조건: L/C, D/A, D/P, Western Union
공급 능력: 6500K-PCS/월
제품 유형: |
1×1 차폐 RJ45 커넥터 |
작동 온도: |
+85' Ｃ에 대한 -40' Ｃ |
호환 브랜드: |
테 |
포트 수: |
1X1 |
걸쇠: |
위로 |
성능 카테고리: |
고양이 5e |
위치/접점 수: |
8p8c |
장착 유형: |
THR |
LED 옵션: |
없이 |
EMl 탭: |
없이 |
금속방패: |
차폐 |
정위: |
직각 (측면 엔트리) |
제품 유형: |
1×1 차폐 RJ45 커넥터 |
작동 온도: |
+85' Ｃ에 대한 -40' Ｃ |
호환 브랜드: |
테 |
포트 수: |
1X1 |
걸쇠: |
위로 |
성능 카테고리: |
고양이 5e |
위치/접점 수: |
8p8c |
장착 유형: |
THR |
LED 옵션: |
없이 |
EMl 탭: |
없이 |
금속방패: |
차폐 |
정위: |
직각 (측면 엔트리) |

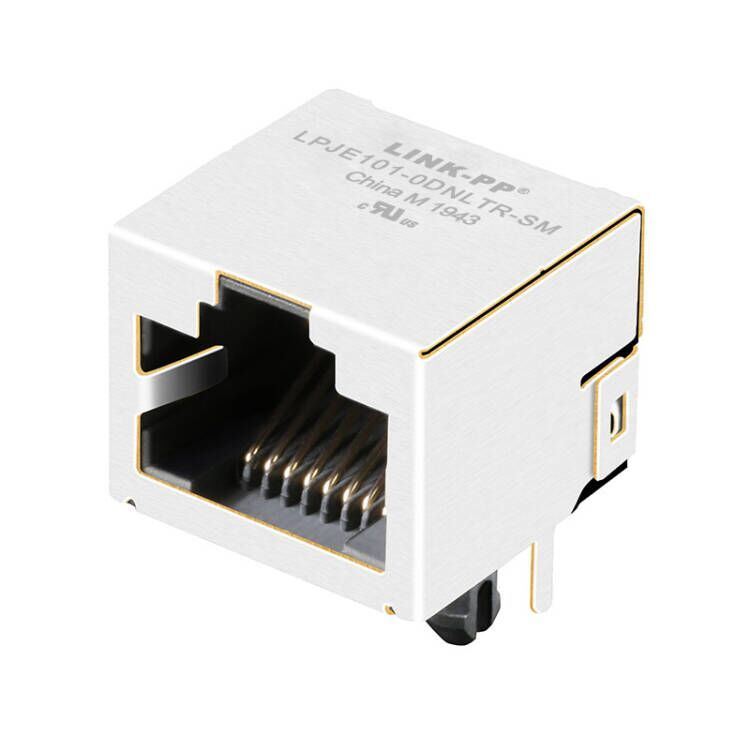

The LINK-PP LPJE101-0DNLTR-SM is a 1×1 shielded industrial-grade RJ45 connector designed for rugged Ethernet applications that require long-term durability, stable electrical performance, and compatibility with automated manufacturing.
Featuring Through-Hole Reflow (THR) technology, it combines SMT process efficiency with superior mechanical retention—ideal for harsh-environment networking devices.
The LPJE101-0DNLTR-SM THR RJ45 connector offers high mechanical strength, reliable signal integrity, and reflow soldering capability for automated SMT production lines. Perfect for industrial Ethernet, automation, robotics, embedded networking, and rugged communication devices.
|
Parameter |
Specification |
|---|---|
| Product Type | 1×1 Shielded RJ45 Connector (THR) |
| Positions / Contacts | 8P8C (RJ45) |
| Performance | Cat5e-class mechanical structure |
| Voltage / Current | 125V AC / 1.5A |
| Contact Resistance | ≤20 mΩ |
| Insulation Resistance | ≥500 MΩ @ 500V DC |
| Dielectric Strength | 1000V AC 1min |
| Contact Material | Phosphor Bronze, Gold-Flash plating |
| Shielding | Nickel-plated copper alloy |
| Operating Temperature | −40°C to +85°C |
| Soldering Process | IR reflow 250°C / 5s |
| Durability | ≥750 plug cycles |
| Mounting | Through-Hole Reflow (THR) |
|
Packaging |
Details |
|---|---|
| Tape & Reel | 200 pcs / reel |
| Carton | 2000 pcs / carton |
| Carton Size | 395 × 395 × 385 mm |
| Weight | ~13 kg/carton |
THR RJ45 connectors combine the mechanical robustness of through-hole pins with the high-speed automated reflow soldering process used for SMT manufacturing.
This makes the LPJE101-0DNLTR-SM an excellent choice for rugged embedded networking hardware.
