제품 상세정보
원래 장소: 중국 광둥
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: LPJD0713DNL
문서: LPJD0713DNL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.09-$1.85
포장 세부 사항: 1개의 트레이에 54개, 37*30*30cm인 1개의 카톤에 22개의 트레이, 각 카톤의 10KGS(1080개)
배달 시간: 1 일, 오늘 배송
지불 조건: TT, NET30/60/90 일
공급 능력: 3000000/개월
시리즈: |
수직 RJ45 커넥터 |
부품 번호: |
LPJD0713DNL |
이더넷: |
10/100/1000BASE-T |
주도의: |
없이 주도합니다 |
작동 온도: |
0 ° C ~ +70 ° C |
정위: |
최고 입장 |
키: |
16.6mm |
길이: |
21.59mm |
너비: |
16.00 밀리미터 |
파일: |
데이터시트, PCB 풋프린트 및 3D STEP 사용 가능 |
시리즈: |
수직 RJ45 커넥터 |
부품 번호: |
LPJD0713DNL |
이더넷: |
10/100/1000BASE-T |
주도의: |
없이 주도합니다 |
작동 온도: |
0 ° C ~ +70 ° C |
정위: |
최고 입장 |
키: |
16.6mm |
길이: |
21.59mm |
너비: |
16.00 밀리미터 |
파일: |
데이터시트, PCB 풋프린트 및 3D STEP 사용 가능 |

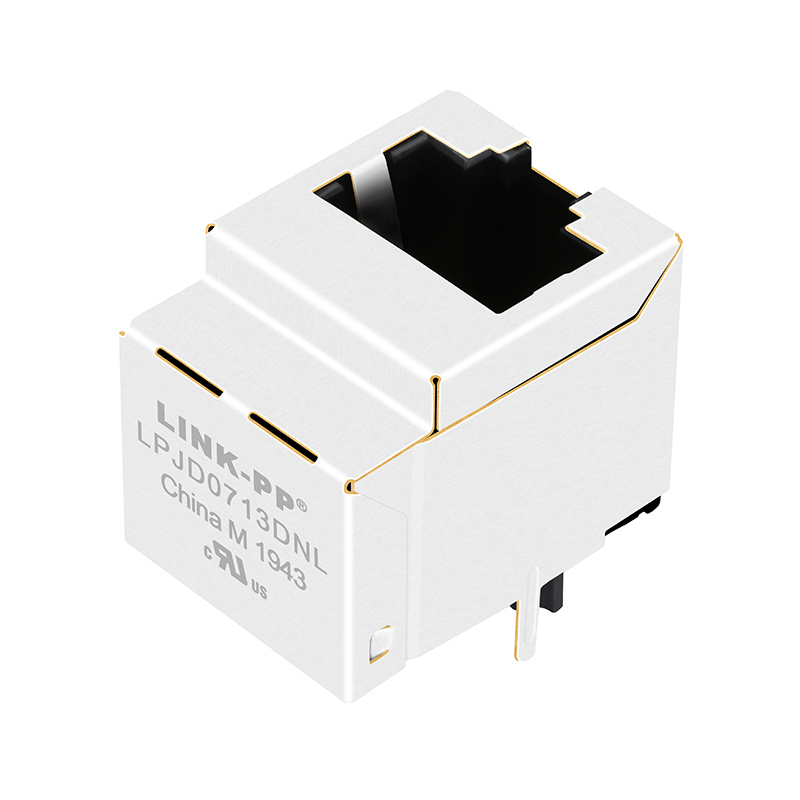

The LINK-PP LPJD0713DNL is a 1 ×1 vertical (top-entry) RJ45 connector with integrated magnetics, designed for 10/100/1000BASE-T Ethernet applications. Featuring a built-in transformer, excellent EMI performance, and no-LED design, it delivers cost-effective, high-reliability Ethernet connectivity for compact embedded and industrial systems.
Ideal for applications where board space, simplified design, and long-term reliability are priorities.
| Parameter | Description |
|---|---|
| Product Model | LPJD0713DNL |
| Connector Type | RJ45 w/ Integrated Magnetics |
| Port Configuration | 1×1 Single Port |
| Speed | 10/100/1000BASE-T |
| Transformer Ratio | 1CT:1CT |
| OCL | ≥ 350 µH @ 100kHz, 0.1V, 8mA |
| Isolation Voltage | 1500 Vrms |
| Mounting Style | Vertical / Top Entry |
| Termination | Through-Hole |
| Shielding | Metal shield |
| Contact Plating Options | 6µ" / 15µ" / 30µ" Gold |
| Operating Temperature | 0°C to +70°C |
| Housing Material | High-temperature thermoplastic |
| Compliance | RoHS, REACH, UL, ISO9001/14001 |
This Vertical RJ45 connector supports PHYs from:
Offers plug-and-play compatibility with major industry Ethernet controllers.
