제품 상세정보
원래 장소: 중국 광동
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LPJD0718DNL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.5-$1.1
포장 세부 사항: t & r
배달 시간: 오늘 재고선에서
지불 조건: TT, NET30/60/90 일
공급 능력: 5kk/월
부품 번호: |
LPJD0718DNL |
범주: |
RJ45 수직인 커넥터 |
어플리케이션: |
비PoE 기가비트 이더넷 |
히폿: |
1500 VRMS |
마운트 유형: |
수직(THT) |
작동 온도 범위: |
0°C ~ 70°C |
위치들 / 접촉: |
10P8C |
래치 방향: |
위로 |
차폐 EMI 탭: |
없이 |
주택 자료: |
열가소성 PBT + 유리 섬유 30% |
접촉 자료: |
형광 청동 |
UL94V-0: |
예 |
핀 재료: |
황동 C2680R-H, 0.35mm |
쉴드 재질: |
구리 합금 황동 |
접촉 도금: |
금 6 µin 최소 |
웨이브 솔더 온도: |
5초 동안 250°C ±5°C |
부품 번호: |
LPJD0718DNL |
범주: |
RJ45 수직인 커넥터 |
어플리케이션: |
비PoE 기가비트 이더넷 |
히폿: |
1500 VRMS |
마운트 유형: |
수직(THT) |
작동 온도 범위: |
0°C ~ 70°C |
위치들 / 접촉: |
10P8C |
래치 방향: |
위로 |
차폐 EMI 탭: |
없이 |
주택 자료: |
열가소성 PBT + 유리 섬유 30% |
접촉 자료: |
형광 청동 |
UL94V-0: |
예 |
핀 재료: |
황동 C2680R-H, 0.35mm |
쉴드 재질: |
구리 합금 황동 |
접촉 도금: |
금 6 µin 최소 |
웨이브 솔더 온도: |
5초 동안 250°C ±5°C |

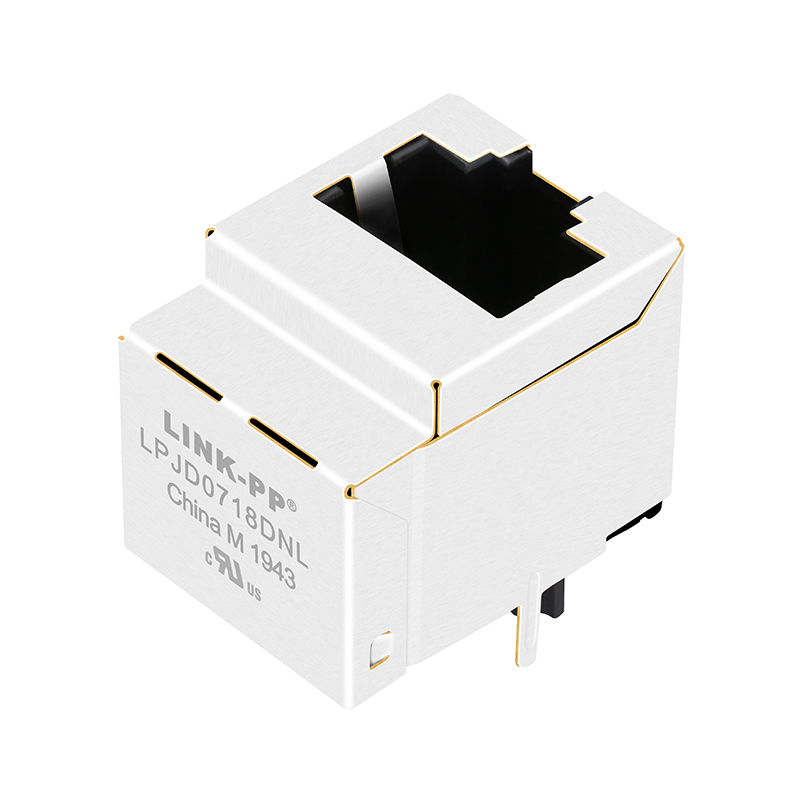

The LPJD0718DNL is a single-port 10/100/1000 Base-T (Gigabit Ethernet) RJ45 magnetic connector designed for vertical PCB mounting. It integrates a high-performance transformer module within the jack housing and supports non-PoE applications.
This model does not include LED indicators, making it ideal for compact or customized Ethernet designs where external status indication is not required.
The LPJD0718DNL provides excellent signal integrity, EMI suppression, and long-term reliability across Ethernet transmission environments, ensuring stable connectivity in high-speed data applications.
| Specification | Value | Condition |
|---|---|---|
| Turn Ratio (±2%) | 1CT:1CT | Primary: Secondary (TX/RX) |
| OCL Inductance (Min) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| Insertion Loss (Max) | -1.0 dB | 1 - 100 MHz |
| Return Loss (Min) | -18 dB | 1 - 40 MHz |
| Return Loss (Min) | -14 dB | 60 MHz |
| Return Loss (Min) | -12 dB | 80 MHz |
| Return Loss (Min) | -10 dB | 100 MHz |
| Crosstalk (Min) | -30 dB | 1 - 100 MHz |
| CMRR (Min) | -30 dB | 1 - 100 MHz |
| HiPot Test | 1500 Vrms | -- |
| Operating Temperature Range | 0°C ~ 70°C | -- |
| Dimension | Inches | Millimeters (mm) |
|---|---|---|
| Height | 0.654" | 16.60 mm |
| Length | 0.850" | 21.59 mm |
| Width | 0.630" | 16.00 mm |
The LPJD0718DNL Vertical RJ45 Gigabit MagJack is widely used in networking and embedded communication equipment that requires high-speed Ethernet performance without PoE.
