제품 상세정보
Place of Origin: China
브랜드 이름: LINK-PP
인증: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
문서: LPJ4014CNL.pdf
지불과 운송 용어
Minimum Order Quantity: 10
가격: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
성별: |
여성 Magjack |
시리즈: |
LINK-PP RJ45 커넥터 |
호환 브랜드: |
워스 |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
100base-t |
포: |
비 |
LED 옵션: |
없이 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40 ° C ~ +85 ° C |
성별: |
여성 Magjack |
시리즈: |
LINK-PP RJ45 커넥터 |
호환 브랜드: |
워스 |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
100base-t |
포: |
비 |
LED 옵션: |
없이 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40 ° C ~ +85 ° C |

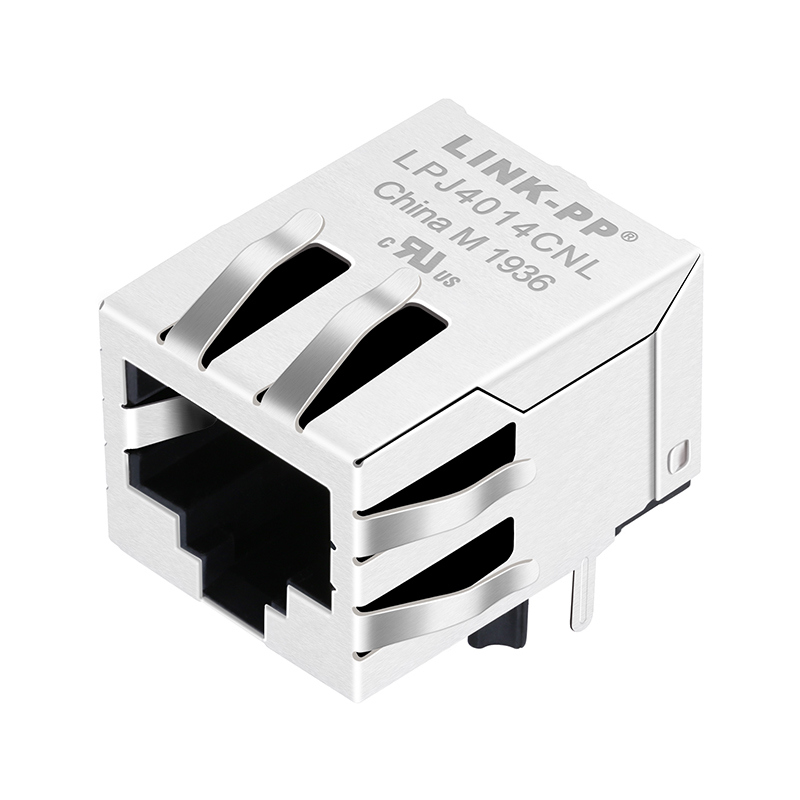

그만큼LPJ4014CNL는자기 장치가 통합된 단일 포트 RJ45 커넥터, 설계 및 제조링크-PP신뢰할 수 있는10/100 Base-T 이더넷연결성.
이 컴팩트한 Magjack 모듈은자기 변압기 및 RJ45 인터페이스하나의 구성 요소로 통합하여 PCB 공간을 줄이고 EMI 성능을 향상시키며 네트워킹 및 산업용 애플리케이션을 위한 회로 설계를 단순화합니다.
충족하도록 제작됨IEEE 802.3 표준, LPJ4014CNL은 지원합니다10/100Mbps 데이터 전송전기적으로 잡음이 많은 환경에서도 탁월한 신호 무결성을 제공합니다.
와넓은 작동 온도 범위(-40°C ~ +85°C)그리고차폐 하우징, 그것은 이상적입니다IoT 장치, 산업용 컨트롤러 및 임베디드 시스템안정적인 이더넷 성능이 필요합니다.
| 매개변수 | 사양 |
|---|---|
| 부품 번호 | LPJ4014CNL |
| 유형 | 통합 RJ45 커넥터(Magjack) |
| 포트 구성 | 1×1 |
| 속도 | 10/100 베이스-T |
| 장착 유형 | 스루홀 |
| 정위 | 탭 아래로 |
| 방패 | 금속 차폐 |
| 주도의 | LED 없음 |
| 작동 온도 | -40°C ~ +85°C |
| 접촉 도금 | 골드 플래시(6 µin / 15 µin / 30 µin 옵션) |
| 절연체 재료 | UL 94V-0 열가소성 |
| 규정 준수 | IEEE 802.3, UL, RoHS, REACH |
Q1: LPJ4014CNL이 산업 및 IoT 애플리케이션에 적합한 이유는 무엇입니까?
A: LPJ4014CNL은 다음과 같이 설계되었습니다.통합 자기 및 향상된 EMI 차폐, 열악한 전기 환경에서 탁월한 소음 억제 및 신호 무결성을 제공합니다. 그것은넓은 온도 범위(-40°C ~ +85°C)그리고관통 구멍 장착 설계장기간 작동을 위해 안정적인 기계적 성능을 보장합니다.산업용 이더넷, 자동화 및 IoT 게이트웨이.
Q2: 통합 RJ45 Magjack은 표준 RJ45 커넥터와 어떻게 다릅니까?
A: 표준 RJ45 커넥터와 달리 LPJ4014CNL은자기 변압기(자기학)커넥터 하우징 내. 이 통합은 다음을 제공합니다.PHY와 네트워크 라인 간의 절연, 외부 부품 수를 최소화하고EMC/EMI 성능, PCB 설계를 단순화합니다. 결과는더 작은 설치 공간, 시스템 비용 절감 및 설계 신뢰성 향상.
Q3: LPJ4014CNL은 주요 이더넷 PHY 칩셋과 호환됩니까?
답: 그렇습니다. LPJ4014CNL은 완전히IEEE 802.3 규격의 주요 PHY 칩셋으로 테스트를 거쳤습니다.Broadcom, Intel, Microchip, Realtek, Marvell 및 Texas Instruments. 이는 대부분의 10/100 Base-T 이더넷 애플리케이션에서 플러그 앤 플레이 호환성을 보장합니다.
Q4: LPJ4014CNL을 작동하려면 추가 외부 구성 요소가 필요합니까?
A: 추가 자기 장치가 필요하지 않습니다. 통합 설계에는 이미 필요한 사항이 포함되어 있습니다.절연 변압기 및 공통 모드 초크, RJ45 포트와 이더넷 PHY 인터페이스 간의 직접 연결을 가능하게 합니다. PHY 데이터시트 권장 사항에 따라 신호 조절에는 최소한의 지원 수동 구성 요소(예: 저항기 및 커패시터)만 필요합니다.
Q5: LPJ4014CNL은 어떤 규정 준수 인증을 충족합니까?
A: LPJ4014CNL은 다음을 충족합니다.UL 인정,RoHS 규제, 그리고도달하다환경 지침을 준수하며IEEE 802.3 이더넷 사양. LINK-PP 생산시설은ISO 9001 / ISO 14001 인증, 일관된 제품 품질과 환경적 책임을 보장합니다.
Q6: LINK-PP는 맞춤형 RJ45 Magjack 솔루션을 제공할 수 있습니까?
답: 그렇습니다. LINK-PP 제공OEM 및 ODM 맞춤화, 수정 사항 포함핀 구성, LED 색상, 자기 설계 및 차폐 구조특정 전기적 또는 기계적 요구 사항을 충족합니다. 대량 산업, 통신, 임베디드 네트워킹 애플리케이션에 맞춤형 솔루션을 사용할 수 있습니다.
