제품 상세정보
원래 장소: 광둥성, 후이저우
브랜드 이름: LINK-PP
인증: REACH, RoHS, FCC
모델 번호: LPJD4011DNL4
문서: LPJD4011DNL4.pdf
지불과 운송 용어
최소 주문 수량: 1
가격: $0.09-$0.6
포장 세부 사항: 트레이, 테이프 & 릴
배달 시간: 1-3 일
지불 조건: T/T, L/C, CAD/D/P, OA
공급 능력: 재고 3000개
시리즈: |
수직 RJ45 마그네틱 잭 |
Rohs 준수: |
예 |
데이터 속도: |
10/100 Mbps |
포트 수: |
1x1 (단일 포트) |
설치: |
tht |
솔더: |
IR 리플로우 |
정위: |
최고 입장 |
부품 번호: |
LPJD4011DNL4 |
시리즈: |
수직 RJ45 마그네틱 잭 |
Rohs 준수: |
예 |
데이터 속도: |
10/100 Mbps |
포트 수: |
1x1 (단일 포트) |
설치: |
tht |
솔더: |
IR 리플로우 |
정위: |
최고 입장 |
부품 번호: |
LPJD4011DNL4 |

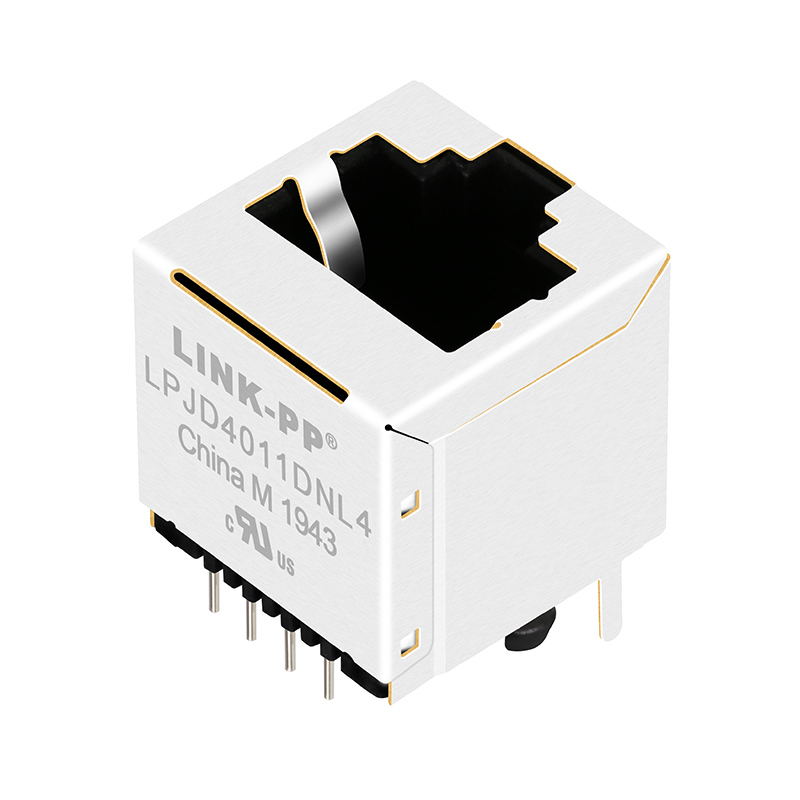

LPJD4011DNL4는 LINK-PP INT'L TECHNOLOGY CO., LIMITED가 개발한 수직 RJ45 커넥터로, 기본적으로 10/100의 자기 구성 요소를 가진 Through-Hole Reflow (THR) 커넥터로 배치되어 있습니다.이더넷 시나리오에 적응, 10/100 베이스-T 전송 속도를 지원하고 1x1 포트 디자인을 채택합니다. 접촉 구성은 8P8C입니다 (RJ45 이더넷 인터페이스 표준에 따라),그리고 그것은 PoE (Power over Ethernet) 이 아닌 타입입니다.포트는 4 개의 내장 된 자기 코어를 가지고 있으며 PCB 장착 각도는 정상 입구 유형이며 일반적인 로컬 에어리 네트워크 (LAN) 장치의 인터페이스 요구 사항을 충족시킬 수 있습니다.
| 매개 변수 | 사양 | 시험 조건 / 참고 |
|---|---|---|
| 회전 비율 | 1CT:1CT ± 5% | 25°C에서 테스트 |
| 오픈 서킷 인덕텐스 (OCL) | 분 350uH | @ 25°C, 100KHz 주파수, 0.1V 전압, 8mA DC bias |
| 삽입 손실 | 최대 -1.2 dB | 주파수 범위: 1~100MHz, 25°C에서 테스트 |
| 수익 손실 | - 미니 -16 dB (1-30MHz) |
시험 @ 25°C; 원본 문서에 따라 1-30MHz 및 80-100MHz에 대한 이중 사양 반복 |
| 크로스 토크 | 미니 -30 dB | 주파수 범위: 1~100MHz, 25°C에서 테스트 |
| 일반 모드 거부 비율 (CMRR) | 미니 -30 dB | 주파수 범위: 1~100MHz, 25°C에서 테스트 |
| 격리 (PHY LINE SIDE to LINE) | 1500Vrms | 물리층 측면과 선 측면 사이의 격리; 25°C에서 테스트 |
| 작동 온도 범위 | -40°C ~ +85°C | 추가적인 시험 전압/주파수 조건이 지정되지 않습니다. |
차원 허용:각기 다른 정밀 요구 사항에 대한 차원 허용량은 각각 ±0.30 mm, ±0.25 mm, ±0.15 mm이며 각도 허용량은 ±1 °입니다. 단위는 균일하게 mm이며, 그림 척도는 2/1,그리고 3개의 도면 시트가 있습니다..
권장 PCB 레이아웃:이 제품은 PCB 레이아웃 (Top View) 을 추천하여 커넥터와 일치하는 PCB 보드의 디자인을 안내하여 적절한 설치 및 신호 전송 성능을 보장합니다.
