제품 상세정보
원래 장소: 중국 광동
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: S16503G
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: t & r
배달 시간: 재고
지불 조건: TT, NET30/60/90 일
공급 능력: 3kk/월
사양: |
749013010 |
부품 번호: |
LP2019ANL |
인터페이스: |
10/100Mbps 전력 |
가족: |
통신 트랜스포머 |
다리: |
16PINs |
샘플: |
무료 이용 가능 |
아르키비 디스포니비리: |
PDF/3D/ISG/Stp/단계/데이터시트 |
사양: |
749013010 |
부품 번호: |
LP2019ANL |
인터페이스: |
10/100Mbps 전력 |
가족: |
통신 트랜스포머 |
다리: |
16PINs |
샘플: |
무료 이용 가능 |
아르키비 디스포니비리: |
PDF/3D/ISG/Stp/단계/데이터시트 |

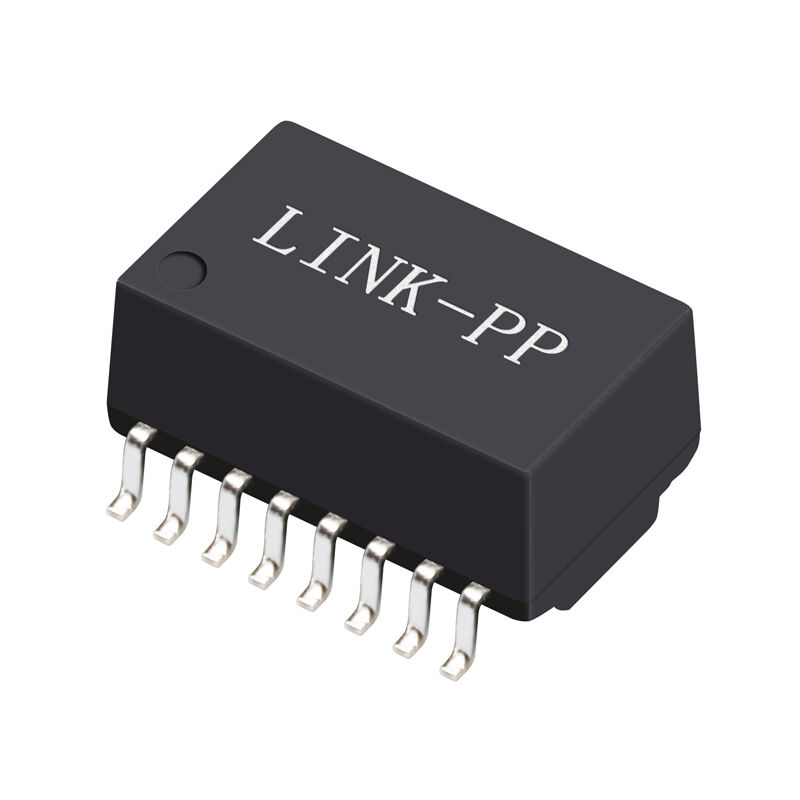

S16503G LAN 자기 절연 변압기고속 이더넷(10/100BASE-TX) 애플리케이션용으로 설계되었습니다. 1:1 권선비, 낮은 삽입 손실, 강력한 1500VAC 절연, 그리고 뛰어난 누화/공통 모드 제거 기능을 갖춘 S16503G는 안정적이고 노이즈에 강한 이더넷 PHY 인터페이스 성능을 보장합니다. 컴팩트한 SMD 패키지와 산업 표준 전기적 특성은 RJ45 네트워크 포트, 이더넷 스위치, 라우터, 산업용 IoT 게이트웨이 및 통신 인프라 보드에 이상적입니다. EASTEVER, JWD, CND-tek을 포함한 신뢰할 수 있는 공급업체로부터 구매 가능하며, 글로벌 유통 및 릴 패키징으로 대량 조립에 적합합니다. IEEE 802.3 호환 네트워크용으로 설계되었으며 최신 PCB 조립 워크플로우에 최적화되었습니다.
| 매개변수 | 사양 |
|---|---|
| 모델 번호 | S16503G |
| 제품 유형 | 이더넷 LAN 자기/절연 변압기 |
| 지원 이더넷 표준 | IEEE 802.3 10/100BASE-TX |
| 권선비 (Tx / Rx) | 1CT : 1CT ±5% |
| 개방 회로 인덕턴스 (OCL) | ≥ 350 μH @ 100 kHz, 0.1 V, 8 mA DC 바이어스 |
| 누설 인덕턴스 | ≤ 0.5 μH @ 100 kHz, 0.1 V |
| DC 저항 (DCR) | ≤ 1.4 Ω |
| 삽입 손실 | ≤ -1.1 dB @ 1–100 MHz |
| 반환 손실 | ≥ -18 dB (1–30 MHz) ≥ -12 dB (30–80 MHz) |
| 누화 | ≥ -30 dB @ 1–100 MHz |
| 공통 모드 제거 (CMR) | ≥ -30 dB @ 1–100 MHz |
| 절연 전압 (Hi-Pot) | 1500 VAC, 60초, 1 mA |
| 작동 온도 범위 | 0 °C ~ +70 °C |
| 보관 온도 범위 | -20 °C ~ +125 °C |
| 장착 유형 | 표면 실장 장치 (SMD) |
| 규정 준수 | RoHS 준수 |
✅ 이더넷 네트워크 장비: 스위치, 라우터, 방화벽
✅ 임베디드 시스템:
✅ 소비자 및 감시 장치: IP 카메라, 스마트 TV, 셋톱 박스
EPON/GPON 단말기, 기지국 마이크로셀
