S16037G 10/100Base‑T SMD-16P 이더넷 변압기 모듈 350µH OCL


S16037G는 350µH OCL, 1:1 권선비, 1.5kVrms 절연, RoHS 준수를 갖춘 10/100Base-T SMD 이더넷 변압기입니다. Fast Ethernet 설계에 이상적입니다.


S16037G LAN 변압기 개요


는 소형 10/100Base‑T LAN 자기 변압기 모듈로 Fast Ethernet 절연 및 신호 조정을 위해 설계되었습니다. 송신(TX) 및 수신(RX) 자기를 1:1 권선비로 통합하여 FAQ 10BASE‑T 및 100BASE‑TX 애플리케이션 요구 사항을 충족합니다.

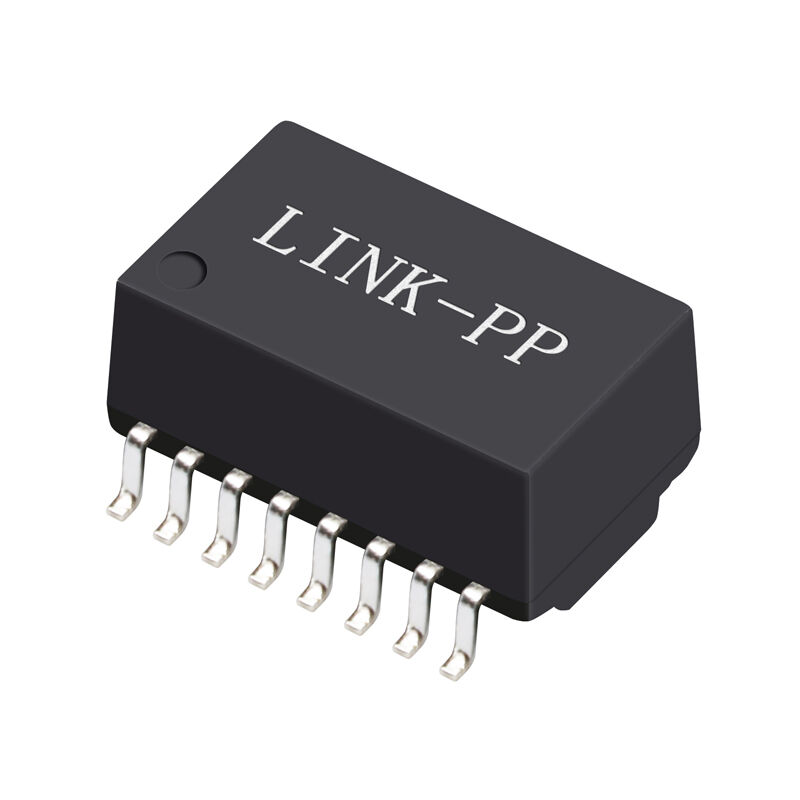

350 µH 최소 OCL at 8 mA bias, 낮은 삽입 손실, 강력한 1.5 kVrms Hi‑Pot 절연을 통해 S16037G는 안정적인 데이터 전송, 향상된 EMI 성능, 공간 제약적인 설계에서 장기적인 신뢰성을 보장합니다. 이 장치는 16‑핀 SMD 패키지(12.8 × 6.9 mm)로 제공되며, 완전히 RoHS & 할로겐 프리 준수입니다.S16037G 10/100Base‑T SMD 변압기의 주요 특징


10/100Base‑T 이더넷

• (IEEE 802.3 / 802.3u) 지원균형 잡힌 신호 결합을 위한 1:1 TX/RX 권선비
• 350 µH 최소 OCL @ 100 kHz, 0.1 V, 8 mA DC 바이어스
• 낮은 삽입 손실: −1.15 dB max (0.3–100 MHz)
• 높은 절연 전압: 1500 Vrms Hi‑Pot
• 자동 조립을 위한 소형 SMD‑16P 패키지
• RoHS & 할로겐 프리 준수전기적 사양 (@ 25 °C)
• 매개변수사양

이더넷 표준

S16037G 데이터시트-Mechanicals신호 무결성 성능

반사 손실 (dB Min)

주파수

반사 손실

30 MHz

1–60 MHz

30 MHz

 패키지 유형

보관 온도:

• −0 °C ~ +85 °C규정 준수:
• RoHS, 할로겐 프리10/100Base‑T LAN 변압기 표준 및 설계 노트
• IEEE 802.3 / 802.3u Fast Ethernet 요구 사항을 충족하도록 설계됨

8 mA 바이어스에서 350 µH OCL은 안정적인 기준선과 왜곡 감소를 지원합니다.

1. 꼬임쌍선 구리 케이블을 통해 낮은 EMI 및 안정적인 링크 성능을 위해 최적화됨FAQQ1: 10/100Base-T 자성체에서 OCL은 무엇입니까?
2. OCL(개방 회로 인덕턴스)
3. 는 2차측이 개방되었을 때 변압기 1차측의 인덕턴스를 설명합니다.

10/100Base-T 이더넷 설계

에서 적절한 OCL은 저주파수에서 신호 무결성을 유지하는 데 중요합니다.

S16037G의 경우, 8 mA DC 바이어스에서 350 µH의 최소 OCL은 다음을 돕습니다:MLT-3 인코딩 신호에서 기준선 방지
긴 구리 케이블을 통해 안정적인 링크 성능 유지IEEE 802.3u 반사 손실 및 왜곡 요구 사항 충족OCL이 부족하면 특히 노이즈가 많은 환경에서 지터 증가, 패킷 오류 또는 링크 불안정성이 발생할 수 있습니다.


• Q2: S16037G가 Pulse 또는 Halo Fast Ethernet 변압기를 대체할 수 있습니까?
• 예.
• S16037G는 기능적 대체품으로 사용될 수 있습니다.


많은


Pulse 및 Halo 10/100Base-T 이더넷 변압기 모듈џь

과 유사한 전기적 사양을 갖습니다.대체 호환성을 평가할 때 설계자는 다음을 확인해야 합니다.일치하는 권선비(1:1)유사한
OCL 등급( ≥350 µH)


• 동등한 패키지 유형 및 핀아웃(SMD-16P)
• 절연 전압 및 삽입 손실 제한S16037G는 Fast Ethernet 자성체에 일반적으로 지정된 핵심 IEEE 802.3u 전기적 요구 사항을 충족하므로 많은 설계에서 드롭인 또는 거의 드롭인 대체품으로 적합합니다.
• 10/100Base-T vs 1000Base-T 자성체: 주요 차이점둘 다 이더넷 자기 부품이지만,
• 10/100Base-T


및


1000Base-T


변압기는 서로 다른 신호 및 성능 요구 사항에 맞게 설계되었습니다.10/100Base-T 자성체10 Mbps 및 100 Mbps 데이터 속도 지원일반적으로


채널당 단일 쌍 신호

• 성능 요구낮은 대역폭 및 크로스토크 요구 사항약
• 350 µH의 OCL 값으로 충분
• 비용에 민감하고 임베디드 설계에 일반적으로 사용됨
• 1000Base-T 자성체1 Gbps 데이터 속도를 4개의 꼬임쌍선으로 지원
• 더 엄격한

반사 손실, 크로스토크 및 DCMR

• 성능 요구종종 통합 공통 모드 초크
• 기능더 높은 복잡성과 더 엄격한 임피던스 제어스위치, 라우터 및 고성능 LAN 장비에 사용
• 올바른 자성체 유형을 선택하면 IEEE 표준을 준수하고 이더넷 PHY 작동 중 신호 무결성 문제를 방지할 수 있습니다.S16037G 10/100Base-T SMD 이더넷 변압기 요약
• S16037G
• 는 표준을 준수하는


10/100Base-T SMD 이더넷 변압기


로 350 µH OCL, 낮은 삽입 손실, 소형 풋프린트에서 높은 절연을 제공합니다. 안정적인 신호 무결성, RoHS 준수 및 주류 Fast Ethernet PHY 설계와의 호환성이 필요한 Fast Ethernet 애플리케이션에 적합합니다.
