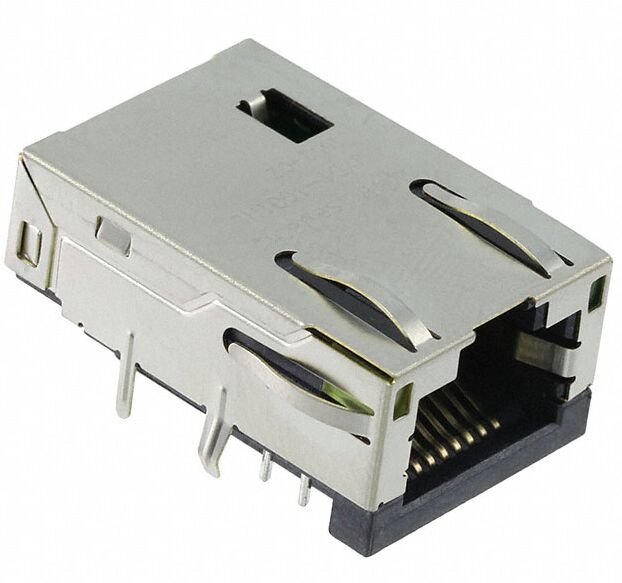

JXD1-1001NL 1×1 RJ45 마그잭 관통형 100BASE-TX용
JXD1-1001NL — 100BASE-TX용 1CT:1CT 트랜스포머, 2250 VDC 절연, 관통형 마운팅, 선택적 금도금 접점이 포함된 실드 처리된 RJ45 1×1. 산업용 이더넷 및 통신 인터페이스에 이상적입니다.
기술 사양
일반 사양
| 매개변수 |
사양 |
| 제품 번호 |
JXD1-1001NL |
| 설명 |
RJ45 1×1 커넥터, 통합 트랜스포머(1:1), 100BASE-TX |
| 포트/채널 수 |
1 × 1 |
| 데이터 속도 |
100BASE-TX (100 Mbps) |
| 권선비 |
1CT : 1CT (1 : 1) |
| 절연(PHY 측에서 라인 측으로) |
2250 VDC |
| 마운팅 스타일 |
관통형 |
| 작동 온도 |
JXD1-1001NL은 |
| 보관 온도 |
-40°C ~ +85°C |
| RoHS |
예 |
재료 및 도금 사양
| 항목 |
재료/도금 |
| 하우징 |
열가소성 수지, 검정색, UL94 V-0 |
| 실드 |
황동, 니켈 도금 |
| 접점 |
구리 합금 |
| 접점 도금 |
접점 영역 선택적 금도금 (최소 6 µin) |
데이터시트는 접점 영역에 최소 6 마이크로인치 금 도금이 명시되어 있습니다.
기계적 사양
| 치수 |
값 (일반) |
| 전체 길이(걸쇠 포함) |
≈ 26.06 mm (1.026 in) |
| 전체 폭 |
≈ 17.58 mm (0.692 in) |
| 전체 높이 |
≈ 8.78 mm (0.346 in) |
PCB 풋프린트 생성 시 전체 핀 레이아웃 및 치수 허용 오차는 공급업체 기계 도면을 참조하십시오.
전기적 사양
| 매개변수 |
사양 |
| 삽입 손실 |
(데이터시트 기준 100MHz 링크 일반값) |
| 반환 손실(예시 대역 최소값) |
1-30 MHz: ≥ -16 dB; 30-60 MHz: ≥ -12 dB; 60-80 MHz: ≥ -10 dB |
| 누화/NEXT |
≥ -30 dB (1-100 MHz) 일반값 (데이터시트 값) |
| 공통 모드 감쇠/CMRR |
데이터시트 기준 (LAN 트랜스포머 설계 목표) |
| Hipot/내압 |
2250 VDC (PHY 대 라인) |
제품 개요
100BASE-TX 애플리케이션용으로 설계된 통합 1CT:1CT 트랜스포머가 포함된 컴팩트하고 견고한 실드 처리된 RJ45 커넥터. 산업용 온도 범위 및 웨이브 솔더링 가능한 관통형 어셈블리 등급 — 임베디드 라우터, 스위치, 산업용 컨트롤러 및 통신 장비에 적합합니다.
통합 LAN 트랜스포머(1CT:1CT), 2250 VDC 절연, 선택적 금도금 접점, -40°C ~ +85°C 작동 범위를 갖춘 실드 처리된 관통형 RJ45 커넥터.
주요 기능 및 이점
- 통합 LAN 트랜스포머(1:1) BOM을 줄이고 자기 설계의 복잡성을 단순화합니다.
- 높은 절연(2250 VDC) 안전 및 신뢰성을 위해 PHY와 라인 간에 제공됩니다.
- 관통형 패키지 웨이브 솔더링에 권장 — 현장 장치에 견고합니다.
- 넓은 온도 범위(-40 ~ +85 °C) 산업 및 실외 애플리케이션에 적합합니다.
- 선택적 금도금 접점 낮은 접촉 저항과 긴 수명을 보장합니다.
- 니켈 도금 황동 실드가 있는 실드 본체 EMI/EMC 성능을 향상시킵니다.
기술 문서
JXD1-1001NL 회로도
JXD1-1001NL 치수
JXD1-1001NL 권장 PCB 레이아웃
자주 묻는 질문
Q1: JXD1-1001NL은 무엇에 사용됩니까?
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까? JXD1-1001NL은
통합 LAN 트랜스포머가 있는 1×1 실드 처리된 RJ45 커넥터이며,
100BASE-TX 이더넷 애플리케이션용으로 설계되었습니다. 일반적으로 다음 용도로 사용됩니다:
- 산업용 이더넷 장치
- 임베디드 라우터 및 게이트웨이
- 네트워크 스위치
- 통신 인터페이스 모듈
- 자동화 및 제어 장비
높은 절연(2250 VDC)IEEE 802.3u (100BASE-TX)
넓은 작동 온도 범위(-40 °C ~ +85°C)는 산업용 및 열악한 환경 네트워킹에 적합합니다.
Q2: JXD1-1001NL에 통합 자기 부품이 포함되어 있습니까?
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까? 예. JXD1-1001NL은 1CT:1CT 권선비의 내장 LAN 트랜스포머를 특징으로 하여 외부 자기 부품의 필요성을 없애고 PCB 설계를 단순화하며 신호 무결성을 향상시킵니다.
Q3: JXD1-1001NL은 PoE 애플리케이션에 적합합니까?
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까? 아니요. JXD1-1001NL은 비-PoE 이더넷 인터페이스용으로 설계되었습니다. Power over Ethernet(PoE) 설계를 위해서는 강화된 자기 부품과 전류 처리 기능을 갖춘 PoE 등급 RJ45 커넥터를 선택해야 합니다.
Q4: 지원되는 최대 데이터 속도는 얼마입니까?
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까? 이 커넥터는 100BASE-TX (100 Mbps) 이더넷 애플리케이션을 지원합니다. 기가비트(1000BASE-T) 또는 더 높은 속도의 이더넷 표준에는
설계되지 않았습니다.
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까?A: JXD1-1001NL은 -40 °C ~ +85°C에서 안정적으로 작동하므로 직접 교체 권장 사항
에 적합합니다.
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까?A: 관통형 마운팅을 사용하며 웨이브 솔더링 공정에 권장
되어 산업용 하드웨어 설계에 탁월한 기계적 강도와 내구성을 제공합니다.
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까?A: 이 커넥터는 PHY 측과 라인 측 사이에 2250 VDC 절연을 제공하여 산업용 이더넷 장비의 전기 안전 및 규정 준수
를 보장합니다.
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까?A: 예. IEEE 802.3u (100BASE-TX) 및 RoHS 환경 표준을 준수하며, RJ45 캐비티는 FCC Part 68
요구 사항을 충족합니다.
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까?A: 아니요. 높이가 약 8.78 mm인 JXD1-1001NL은 컴팩트 미드 프로파일 RJ45 커넥터로 분류되며, 공간 제약적인 PCB 레이아웃
에 적합하지만 초저 프로파일로는 분류되지 않습니다.
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까?A: 이 부품은 웨이브 솔더링에 권장되며, 최대 피크 솔더 온도는 10초 동안 260 °C
입니다. 이는 안정적인 솔더 조인트를 보장하고 열 손상을 방지합니다.
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까?
- A:하우징:
- UL94 V-0 등급 열가소성 수지(검정색)실드:
- 니켈 도금 황동접점:
선택적 금도금( ≥6 µin) 구리 합금
이는 직접 교체 권장 사항
을 보장합니다.
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까?A: 예. JXD1-1001NL은 완전히 RoHS를 준수
하며 EU 및 북미를 포함한 환경 규제가 있는 시장에 적합합니다.
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까?A: 표준 포장은 개별 정전기 방지 백 + 보호 트레이 + 외부 상자
입니다. 대량 주문 시 벌크 포장 옵션을 사용할 수 있습니다.
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까?A: JXD1-1001NL은 현재 EOL(단종)으로 표시되어 있습니다. 신규 설계의 경우 장기적인 공급 안정성을 보장하기 위해 핀-투-핀 호환 대체품
을 선택하는 것이 좋습니다.
Q15: JXD1-1001NL에 권장되는 대체품은 무엇입니까?A: 호환되는 대체품에는 일반적으로 통합 자기 부품이 있는 1×1 RJ45 커넥터, 100BASE-TX 지원, 관통형 마운팅 및 2250 VDC 절연이 포함됩니다. 직접 교체 권장 사항
