제품 상세정보
원래 장소: 중국 광동
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: AGST5009B
지불과 운송 용어
최소 주문 수량: 400pcs
가격: $0.2-$0.9
포장 세부 사항: 테이프 & 릴
배달 시간: 1~2주 내 배송
지불 조건: TT, NET30/60/90 일
공급 능력: 3kk/월
부품 번호: |
AGST5009B |
변압기 유형: |
2.5GBASE-T 이더넷 변압기 |
회전 비율: |
1CT : 1CT |
분리 전압: |
1500 VAC |
장착 스타일: |
SMD(표면 실장 장치) |
포트 구성: |
단일 포트 |
작동 온도: |
0 +70 'Ｃ에 대한 'Ｃ |
RoHS 및 할로겐 프리: |
예 |
부품 번호: |
AGST5009B |
변압기 유형: |
2.5GBASE-T 이더넷 변압기 |
회전 비율: |
1CT : 1CT |
분리 전압: |
1500 VAC |
장착 스타일: |
SMD(표면 실장 장치) |
포트 구성: |
단일 포트 |
작동 온도: |
0 +70 'Ｃ에 대한 'Ｃ |
RoHS 및 할로겐 프리: |
예 |
749020011A 1000Base-T SMT RJ45 애플리케이션을 위한 WE-LAN LAN 트랜스포머, 1500V 격리, 350μH 인덕턴스, 향상된 CMRR, 그리고 40°C에서 +85°C 산업 온도 범위.산업용 이더넷에 이상적입니다., 라우터, 스위치, IP 카메라, IoT 장치

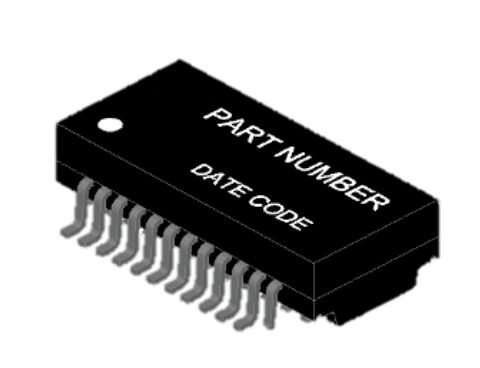

의AGST5009B 2.5G 자기 모듈은용도로 설계된 단일 포트 SMD 이더넷 트랜스포머 모듈2.5GBASE-T (IEEE 802.3bz) 응용 프로그램.우수한 신호 무결성, 낮은 삽입 손실, 높은 격리 전압 및 신뢰할 수있는 EMI 억제, AGST5009B는 최적화되었습니다2.5G 상업용 및 산업용 이더넷 스위치 및 대용량 소비자 네트워크 장비
와 함께PHY의 완전한 상호 운용성RoHS & Halogen-Free 준수 및대량생산 SMT 호환성, AGST5009B다음 세대를 위한 견고하고 비용 효율적인 자기 솔루션멀티 기가비트 이더넷 설계
| 항목 | 설명 |
|---|---|
| 부문 번호 | AGST5009B |
| 제품 종류 | 2.5G 자기 모듈 |
| 속도 | 2.5GBASE-T |
| 항구 | 싱글 |
| 장착 | SMD |
| 패키지 | 테이프 & 릴 |
| RoHS | 네 |
| 매개 변수 | 시험 조건 | 가치 | 단위 |
|---|---|---|---|
| 매체 측 인덕턴스 | @100 kHz, 0.1 Vrms | 180분 | μH |
| 삽입 손실 | 1~100MHz | 최대 0.5 | dB |
| 삽입 손실 | 125 MHz | 최대 1.0 | dB |
| 수익 손실 | 1~40 MHz | 20분 | dB |
| 수익 손실 | 40 < f ≤ 125 MHz | 20 10 로그10 f/40) | dB |
| 크로스 스톡 | 1~100MHz | 30분 | dB |
| 격리 전압 | 60초 | 1500 | VAC |
| 작동 온도 | ∙ | 0에서 +70 | °C |
AGST5009B는엄격한 신호 무결성 및 EMI 성능 요구 사항IEEE 802.3bz,깨끗한 눈 다이어그램, 낮은 jitter, 그리고 안정적인 2.5G 데이터 전송.
와 함께높은 반환 손실과 강한 일반적인 모드 노이즈 거부,이 자기 모듈은 효과적으로 감소전자기 간섭 (EMI) 에 의해밀도가 높은 PCB 레이아웃과 고속 이더넷 시스템
AGST5009B는모든 주요 이더넷 PHY 공급업체와 완전히 호환됩니다.
브로드컴
마블
리얼텍
IT
마이크로칩
보장플러그 앤 플레이 상호 운용성 및 간소화된 하드웨어 검증
RoHS 준수 및 하로겐 무료
MSL 1 습도 민감도 수준
고온 재흐름 호환성 (245°C)
자동 SMT 조립을 위한 13" 테이프 & 롤 포장
1. J-STD-002: 245 °C에서 굽기 쉬운 재흐름 프로필
2J-STD-020: 습도에 민감도 레벨 1
3J-STD-075: R7, 245°C 최대 재공류
4제목 재료: DAP (디알릴 프탈레이트), UL 94V-0 등급
5납 프레임: 구리 합금
