제품 상세정보
원래 장소: 중국 광동
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: L9-FC315501-60PPC
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: 12.98USD/PCS
포장 세부 사항: t & r
배달 시간: 3 일 이내에 재고선
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹
공급 능력: 5kk/월
광 인터페이스: |
fc 연결기 |
전기 인터페이스: |
TTL 논리 |
거리: |
60km 이하 |
폼 팩터: |
1x9 |
데이터 속도: |
100M/155M |
파장: |
1550nm TX / 1310nm RX |
광 인터페이스: |
fc 연결기 |
전기 인터페이스: |
TTL 논리 |
거리: |
60km 이하 |
폼 팩터: |
1x9 |
데이터 속도: |
100M/155M |
파장: |
1550nm TX / 1310nm RX |

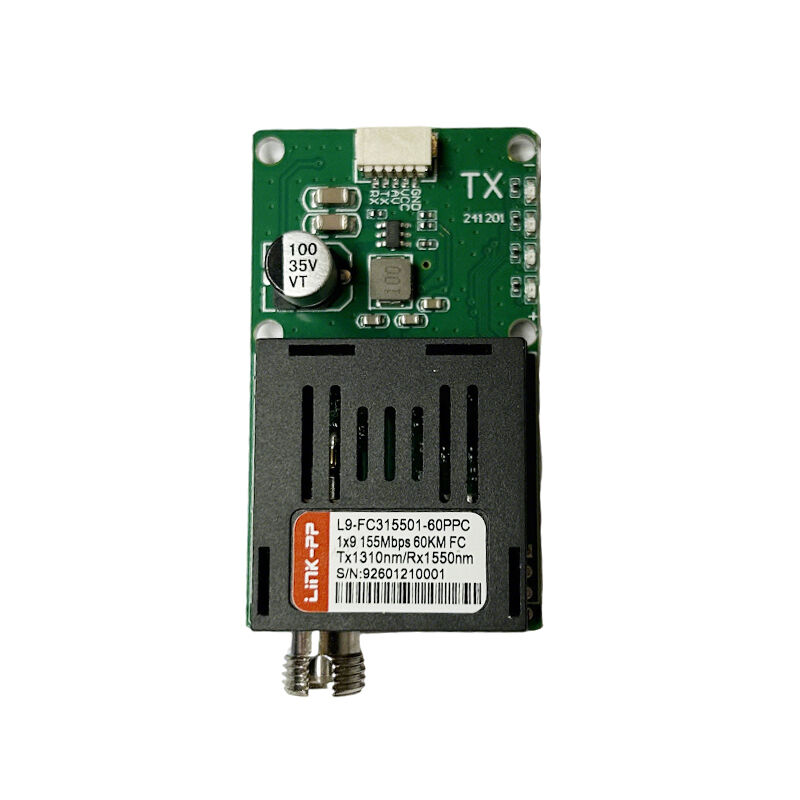

The L9-FC315501-60PPC is a high-performance 1x9 TTL optical transceiver module designed for long-distance fiber optic communication in UAV air-ground systems, industrial control, and harsh electromagnetic environments.
This module supports 155 Mbps data transmission over single-mode fiber up to 60 km, featuring wide voltage input DC 5.5-26V, low latency, and strong EMI immunity, making it ideal for drone telemetry, sky-to-ground optical links, and remote control networks.
The L9-FC315501-60PPC operates as a paired optical transceiver system, consisting of A-end and B-end modules with complementary wavelengths.
| End | Function |
|---|---|
| A-End (Airborne / UAV) | TTL → Optical (Tx 1550 nm / Rx 1310 nm) |
| B-End (Ground Station) | Optical → TTL (Tx 1310 nm / Rx 1550 nm) |
Full-duplex transmission over a single-mode fiber enables reliable, real-time communication up to 60 km.
| Parameter | Min | Typical | Max | Unit |
|---|---|---|---|---|
| Transmitter Wavelength | 1530 | 1550 | 1565 | nm |
| Receiver Wavelength | 1260 | 1310 | 1360 | nm |
| Output Optical Power | -2 | +3 | +5 | dBm |
| Receiver Sensitivity | -- | -- | -34 | dBm |
| Optical Budget | ≥ 32 | -- | -- | dB |
| Bit Error Rate (BER) | ≤ 1×10⁻¹² |
| Parameter | Specification |
|---|---|
| Electrical Interface | TTL |
| Logic Level | 3.3V / 5V compatible |
| Supply Voltage | DC 5.5-26 V |
| Power Consumption | ≤ 2.5 W |
| Protection | Reverse polarity, surge, over-voltage protection |
| Parameter | Specification |
|---|---|
| Operating Temperature | -40 to +85 °C |
| Storage Temperature | -40 to +85 °C |
| Form Factor | 1x9 |
| Connector Type | FC |
| Housing | Metal shielded |
| Mounting | Through-hole PCB |
| Distance | Recommended Model |
|---|---|
| ≤ 20 km | 155M 20km TTL fiber module |
| ≤ 40 km | 155M 40km TTL fiber module |
| ≤ 60 km | L9-FC315501-60PPC |
| ≤ 80 km | 155M 80km TTL fiber module |
