제품 상세정보
원래 장소: 중국 광동
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: HB1601SNL
지불과 운송 용어
최소 주문 수량: 50개
가격: $0.06-$0.55
포장 세부 사항: 50 pcs/tray,1200pcs/carton
배달 시간: 오늘 재고선에서
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹
공급 능력: 4600K.PCS/월
품목: |
HB1601SNL 이더넷 변압기 |
인덕턴스: |
350 µh 분 |
절연 전압: |
최소 1500Vrms |
패키지 유형: |
SOP-16 |
솔더: |
리플로우 |
작동 온도: |
0 +70 'Ｃ에 대한 'Ｃ |
품목: |
HB1601SNL 이더넷 변압기 |
인덕턴스: |
350 µh 분 |
절연 전압: |
최소 1500Vrms |
패키지 유형: |
SOP-16 |
솔더: |
리플로우 |
작동 온도: |
0 +70 'Ｃ에 대한 'Ｃ |

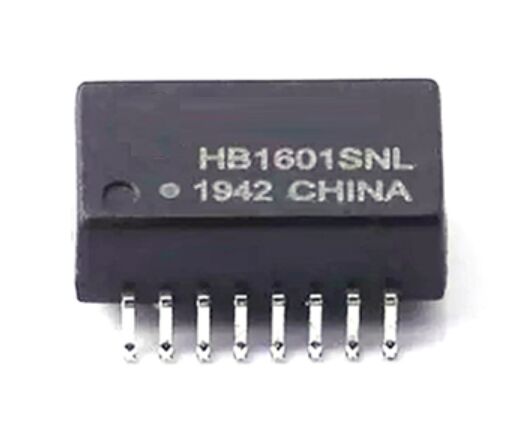

HB1601SNL는 Ethernet PHY 인터페이스에서 신뢰할 수있는 네트워크 신호 전송 및 노이즈 억제를 위해 설계된 컴팩트 표면 장착 (SMD) 10/100Base-T 이더넷 격리 트랜스포머 및 필터입니다.. SOP-16 패키지에 배치되어, 그것은 가발적 격리, 임피던스 매칭 및 빠른 이더넷 애플리케이션에 대한 우수한 EMI 성능을 제공합니다.
IEEE 802.3 및 ANSI X3.263 표준에 따라 설계 된 HB1601SNL는 SOHO 네트워크 장비, LAN-on-Motherboard (LOM) 설계, 이더넷 스위치, 허브,그리고 산업용 네트워크 장치그것은 RoHS를 준수하고 납이 없으며 자동 SMT 조립에 적합합니다.
|
매개 변수 |
가치 |
|---|---|
|
패키지 종류 |
SOP-16 (표면 장착) |
|
장착 |
SMT (리플로우 솔더링) |
|
작동 온도 |
0 °C ~ +70 °C |
|
최대 재흐름 온도 |
245 °C, 5초 |
|
준수 |
RoHS, 납 없는 |
|
안전 인증 |
UL 인정 (E484635) |
인덕턴스 (OCL):350 μH MIN (100 kHz에서 측정, 0.1 Vrms, 8 mA DC 편향)
회전 비율:1CT: 1CT, RX: 1CT: 1CT
삽입 손실:0.1 - 100 MHz: -1.1 dB MAX
수익 손실 (유형적):30 MHz: -20 dB, 60 MHz: -14 dB, 80 MHz: -11.5 dB
크로스 스토크 (유형):30 MHz: -45 dB, 60 MHz: -40 dB, 100 MHz: -35 dB
디퍼렌셜-코먼 모드 거부 (DCMR, 전형적):30 MHz: -42 dB, 50 MHz: -37 dB, 100 MHz: -33 dB
격리 전압:하이 포트: 1500 Vrms MIN
SOP-16 형식 인수는 고밀도 PCB 설계에 이상적입니다. 보드 공간이 제한되어 있습니다.
이 인증은 HB1601SNL를 글로벌 시장과 장기적인 산업용에 적합하게 만듭니다.
HB1601SNL는 10/100Base-T 애플리케이션에서 이더넷 PHY와 네트워크 케이블 사이의 감전 격리, 임피던스 매칭 및 노이즈 소멸을 제공합니다.
HB1601SNL는 빠른 이더넷 신호 격리를 위해 설계되었습니다. PoE 기능은 전체 시스템 설계, 전류 등급 및 PCB 레이아웃에 달려 있습니다. 항상 사용 전에 PoE 표준에 대해 확인하십시오.
높은 격리 전압, 강력한 DCMR 성능, UL 인식으로 지정된 온도 범위 내에서 산업 및 임베디드 이더넷 애플리케이션에 적합합니다.
네, SOP-16 패키지는 테이프와 릴 포장과 표준 리플로우 용접 프로세스를 지원합니다.
