제품 상세정보
원래 장소: 중국 광동
브랜드 이름: LINK-PP
인증: RoHS compliant
모델 번호: KMS-1102NL
지불과 운송 용어
최소 주문 수량: 50개
가격: $0.06-$0.55
포장 세부 사항: 50 pcs/tray,1200pcs/carton
배달 시간: 오늘 재고선에서
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹
공급 능력: 4600K.PCS/월
부품 번호: |
KMS-1102NL |
패키지: |
SMD-16P (12.7×7mm) |
데이터 속도: |
10/100BASE-TX |
회전 비율: |
송신: 1CT:1CT, RX: 1CT:1CT |
솔더: |
IR 리플로우 |
규정 준수: |
IEEE 802.3af / ANSI X3.263 |
부품 번호: |
KMS-1102NL |
패키지: |
SMD-16P (12.7×7mm) |
데이터 속도: |
10/100BASE-TX |
회전 비율: |
송신: 1CT:1CT, RX: 1CT:1CT |
솔더: |
IR 리플로우 |
규정 준수: |
IEEE 802.3af / ANSI X3.263 |

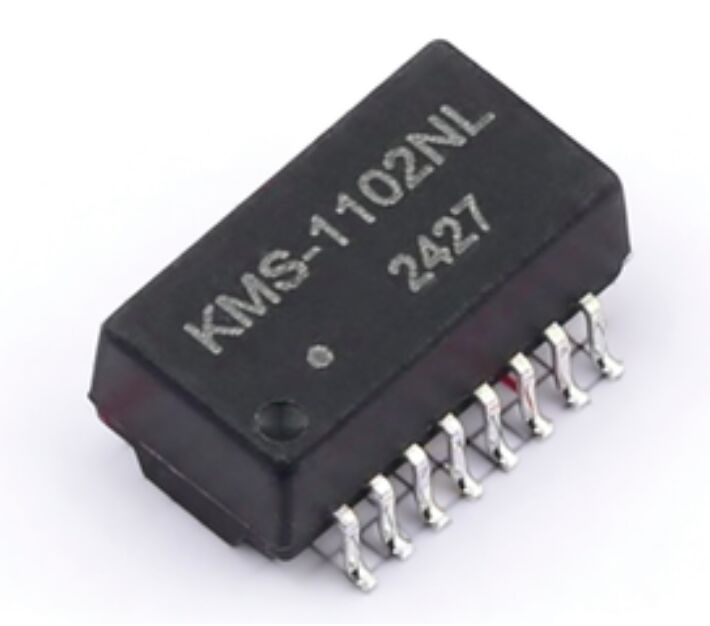

KMS-1102NL 10/100 Base-T SMD-16P LAN 트랜스포머 1CT: 1CT 회전 비율과 350uH OCL. RoHS 준수 및 이더넷 모듈 및 산업용에 이상적입니다.
KMS-1102NL는 산업 및 기업용 애플리케이션에서 신뢰할 수있는 이더넷 연결을 위해 설계된 고성능 10/100 Base-T LAN 트랜스포머입니다. 1CT:1CT 회전 비율을 갖추고 있습니다.350uH 최소 OCL, 그리고 컴팩트 SMD-16P (12.7 × 7mm) 패키지, 이 트랜스포머는 안정적인 신호 무결성, 낮은 삽입 손실, 그리고 우수한 크로스 스톡 고립을 보장합니다.
다음 용도로 적합합니다.이더넷 인터페이스 모듈, PoE 네트워크 장치 및 산업 네트워크 장비
|
매개 변수 |
사양 |
|---|---|
|
패키지 |
SMD-16P, 12.7 × 7mm |
|
부문 번호 |
KMS-1102NL |
|
회전 비율 |
TX: 1CT:1CT, RX: 1CT:1CT |
|
OCL (원 @ 100kHz, 0.1Vrms, 8mA) |
≥ 350uH |
|
누출 (원 @ 10kHz, 0.1Vrms) |
≤ 0.5uH |
|
Cww (Pri.:Sec.) |
≤ 35pF |
|
DCR 초등 / 초등 |
0.9Ω / 1.2Ω 최대 |
|
삽입 손실 (1-100MHz) |
-1.0 dB 최대 |
|
수익 손실 |
1-30MHz: -18 dB, 40-50MHz: -16 dB, 60-100MHz: -35 dB |
|
CMRR |
60~100MHz: -30 dB 미니 |
|
크로스 스톡 |
1~100MHz: -33 dB 미니 |
|
격리 전압 |
1500Vrms 분 |
|
작동 온도 |
0°C ~ +70°C |
|
저장 온도 |
-40°C ~ +85°C |
|
작동 습도 |
90% RH |
|
준수 |
RoHS, IEEE 802.3af / ANSI X3263 |
A1: 10/100 Mbps 이더넷 애플리케이션을 지원합니다.
A2: 네, IEEE 802.3af PoE 표준과 완전히 호환됩니다.
A3: 0°C ~ + 70°C, 90% RH까지의 작동 습도; 저장 온도 -40°C ~ + 85°C.
