제품 상세정보
원래 장소: 중국 광동
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LP41223NL
문서: LP41223NL.pdf
지불과 운송 용어
최소 주문 수량: 50개
가격: $0.35
포장 세부 사항: 50 pcs/tray,1200pcs/carton
배달 시간: 3 일 이내에 재고선
지불 조건: TT, NET30/60/90 일
공급 능력: 5kk/월
시리즈: |
PoE++ LAN 자기 |
부품 번호: |
LP41223NL |
패키지 유형: |
12 핀 |
길이: |
17 mm |
너비: |
15.1mm(핀 포함) |
키: |
8.45mm |
최대 리플로우 온도: |
250°C(5초) |
하이포트: |
2kVrms |
데이터 속도: |
10/100BASE-TX |
채널/포트 수: |
하나의 |
PoE: |
PoE++ |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
0°C ~ +70°C |
시리즈: |
PoE++ LAN 자기 |
부품 번호: |
LP41223NL |
패키지 유형: |
12 핀 |
길이: |
17 mm |
너비: |
15.1mm(핀 포함) |
키: |
8.45mm |
최대 리플로우 온도: |
250°C(5초) |
하이포트: |
2kVrms |
데이터 속도: |
10/100BASE-TX |
채널/포트 수: |
하나의 |
PoE: |
PoE++ |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
0°C ~ +70°C |

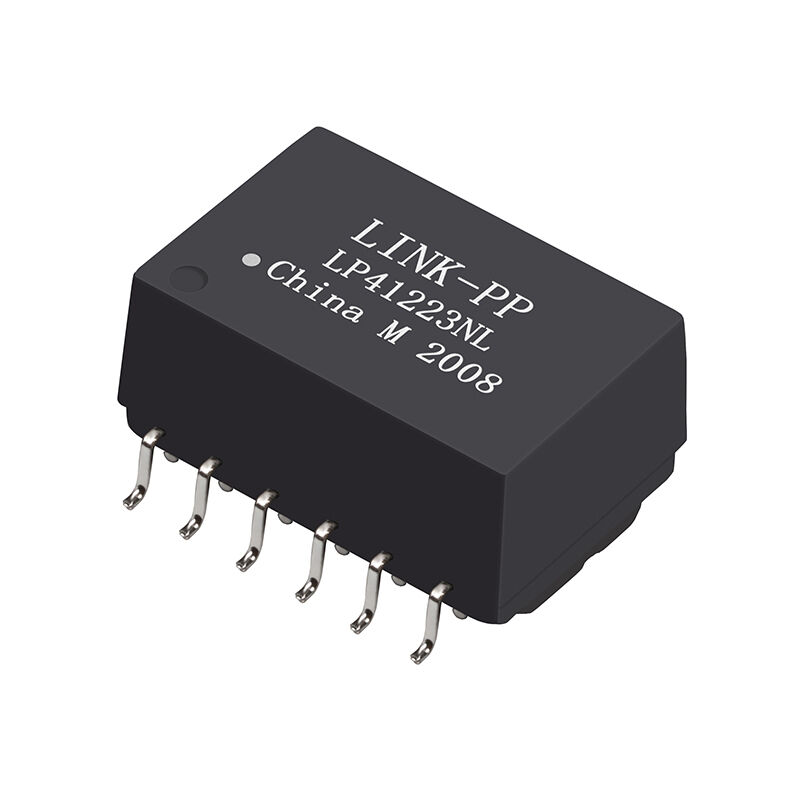

의LINK-PP LP41223NL고성능, 단일 포트 10/100 BASE-T 자기 변압기 모듈로 다음 세대를 위해 특별히 설계되었습니다.PoE++ (IEEE 802.3bt)응용 프로그램
| 핀 | 회전 비율 |
|---|---|
| P1·3: P12·10 | 11 ± 2% |
| P4?? 6: P9?? 7 | 11 ± 2% |
균형 잡힌 1: 1 설계는 10/100/1000Base-T 시스템에 대한 PHY와 케이블 사이 사이의 적절한 임피던스 매칭을 보장합니다.
테스트 조건:100kHz, 0.1Vrms, 28mA DC bias
| 핀 | OCL |
|---|---|
| P7·9, P12·10 | 350μH 분 |
PoE++ 동작에 필요한 DC 편향 조건에서도 안정적인 낮은 주파수 성능을 유지합니다.
| 주파수 범위 | 삽입 손실 |
|---|---|
| 0.5~100MHz | -1.0dB 최대 |
낮은 삽입 손실은 최소한의 신호 약화와 개선 된 눈 다이어그램 마진을 보장합니다.
| 주파수 범위 | 환전 손실 (dB 미니) |
|---|---|
| 0.5·30MHz | -18세 |
| 30~45MHz | -15 |
| 45~60MHz | -13 |
| 60~80MHz | -10 |
최적화된 임피던스 매칭은 신호 반사를 줄이고 링크 안정성을 향상시킵니다.
| 주파수 범위 | 크로스 토크 |
|---|---|
| 100MHz | -35dB 미니 |
낮은 전자기 간섭과 안정적인 차이 신호를 보장합니다.
| 주파수 범위 | CMRR |
|---|---|
| 0.5~100MHz | -33dB 미니 |
고전력 PoE++ 시스템에서 중요한 일반적인 모드 소음의 강력한 억제
핀1 & 12그리고4 & 9있습니다.단계.
안전과 전압 보호를 위해 강화된 고립을 제공합니다.
각기 다른 용도로 설계되어 있습니다.1.1A DC 전류 능력
고전력 IEEE 802.3bt 애플리케이션을 지원합니다.
0°C ~ +70°C:상업 및 표준 산업 환경에 적합합니다.
극성 기술 참고: 핀 1 & 12 및 핀 4 & 9은 변압기 전체 신호 무결성을 보장하기 위해 단계에 있습니다
의LP41223NL다재다능하고 다양한 네트워크 애플리케이션을 지원하도록 설계되었습니다.
