제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,REACH,ISO
모델 번호: B78476A8247A003
지불과 운송 용어
최소 주문 수량: 500 PC
가격: $0.2-$0.37
포장 세부 사항: T&R, 500개/릴
배달 시간: 3 일 이내에 배송됩니다
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹
공급 능력: 4600K.PCS/월
변압기 유형: |
LAN 10/100 베이스-티 |
부품 번호: |
B78476A8247A003 |
포트 수: |
단일 포트 |
인덕턴스: |
350uH |
절연 전압: |
1500 VAC |
장착 유형: |
표면 실장 |
변압기 유형: |
LAN 10/100 베이스-티 |
부품 번호: |
B78476A8247A003 |
포트 수: |
단일 포트 |
인덕턴스: |
350uH |
절연 전압: |
1500 VAC |
장착 유형: |
표면 실장 |

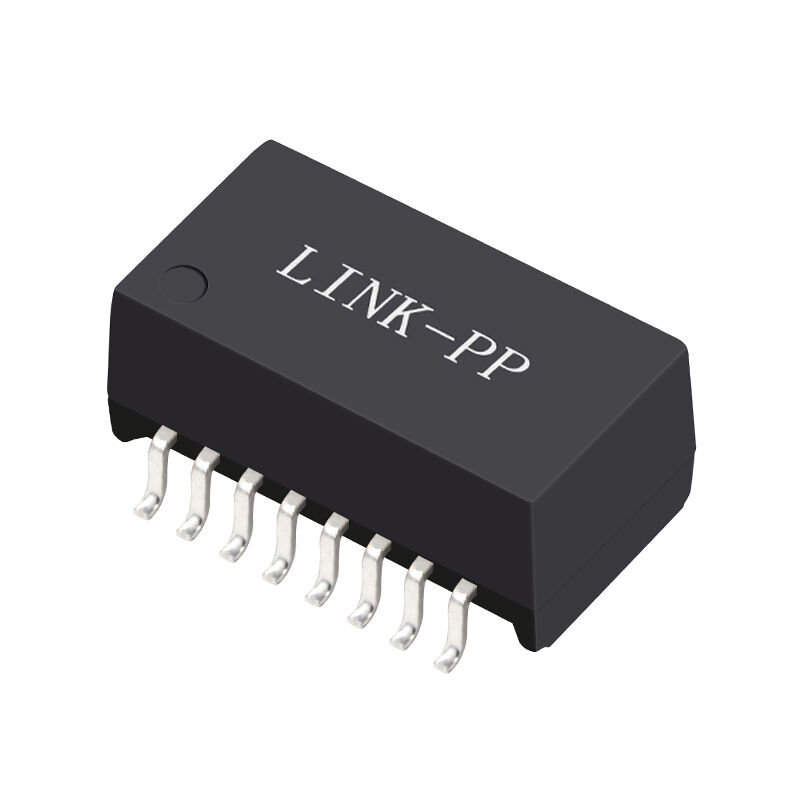

B78476A8247A003 10/100Base-T 이더넷용 LAN 자기 모듈. 350μH 인덕턴스, 낮은 삽입 손실, 1500VAC 격리 및 -40 °C ~ +85 °C 운영 범위의 단일 포트 SMD 트랜스포머.
| 매개 변수 | 사양 |
|---|---|
| 부문 번호 | B78476A8247A003 |
| 제품 종류 | LAN 자기 모듈 |
| 이더넷 표준 | 10/100Base-T |
| 항구 수 | 단일 항구 |
| 패키지 종류 | 표면 장착장 (SMD) |
| 원자재 | 페리트 타로이드 |
| 격리 전압 | 1500 VAC |
| 작동 온도 | -40 °C ~ +85 °C |
| 무게 | 약 0.8g |
| 준수 | IEEE 802.3RoHS |
| 매개 변수 | 시험 상태 | 사양 |
|---|---|---|
| 회전 비율 (원용:중등) | ∙ | 1CT: 1CT ± 3% |
| 인덕턴스 (OCL) | 100kHz, 100mV, 8mA DC 편차 | ≥ 350μH |
| 전압 테스트 | 50 Hz, 1 분 | 1500V AC |
| 삽입 손실 | 0.1 100MHz | ≤ -1.0 dB |
| 수익 손실 | 1 30 MHz | ≥ 18 dB |
| 수익 손실 | 40MHz | ≥ 16 dB |
| 수익 손실 | 50MHz | ≥ 14 dB |
| 수익 손실 | 60 ∼ 80 MHz | ≥ 12 dB |
| 크로스 스톡 | 30MHz | ≥-43 dB |
| 크로스 스톡 | 60MHz | ≥-37 dB |
| 크로스 스톡 | 100MHz | ≥ -33 dB |
| 디퍼렌셜-코먼 모드 거부 (DCMR) | 30MHz | ≥-43 dB |
| 디퍼렌셜-코먼 모드 거부 (DCMR) | 60MHz | ≥-37 dB |
| 디퍼렌셜-코먼 모드 거부 (DCMR) | 100MHz | ≥ -33 dB |
| 매개 변수 | 사양 |
|---|---|
| 작동 온도 | -40 °C ~ +85 °C |
| 저장 온도 | -40 °C ~ +85 °C |
| 용접 표준 | IPC / JEDEC J-STD-020D |
| RoHS | 호환성 |
B78476A8247A003 LAN 자기 모듈은 신뢰할 수 있는 신호 격리 및 EMI 억제를 요구하는 LAN 인터페이스 애플리케이션을 위해 설계된 단일 포트 10/100Base-T 이더넷 트랜스포머입니다.
이 표면 장착 LAN 트랜스포머 모듈은 이더넷 PHY 인터페이스에 최적화된 고성능 자석을 통합합니다.그리고 우수한 크로스 스톡 억제, 모듈은 빠른 이더넷 네트워크에서 안정적인 데이터 전송을 보장합니다.
산업 및 네트워크 장비용으로 설계된 B78476A8247A003는 -40 °C에서 +85 °C까지 광범위한 작동 온도 범위를 지원합니다.산업 자동화 시스템과 같은 까다로운 환경에 적합하도록, 네트워크 인프라, 내장 통신 장치.
- 네
LAN 자기 모듈은 안정적인 이더넷 통신을 보장하기 위해 이더넷 PHY와 네트워크 케이블 사이에 전기 격리, 임피던스 매칭 및 노이즈 소멸을 제공합니다.
이 모듈은 IEEE 802.3 표준을 준수하는 10Base-T 및 100Base-TX 이더넷 애플리케이션을 위해 설계되었습니다.
이 장치는 1500 VAC 격리를 제공하여 이더넷 네트워크에서 전기 안전 및 신호 무결성을 보장합니다.
B78476A8247A003는 -40 °C에서 +85 °C까지 확장된 산업용 작동 온도 범위를 지원합니다.
