HX5401NL 30w 4P PoE LAN 트랜스포머 4 포트 1000BASE-T BGA 자석

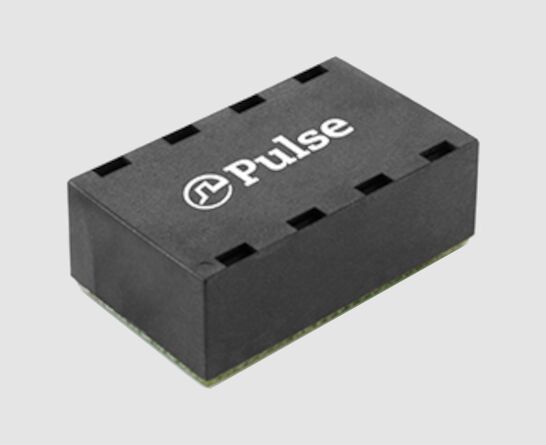

맥박HX5401NL이쿼드 포트 PoE LAN 트랜스포머용으로 설계된1000BASE-T 이더넷안정적인 신호 결합, 높은 격리 및 컴팩트 보드 통합이 필요한 응용 프로그램.1CT:1CT 회전 비율,1500 VAC 격리 전압, 그리고4P PoE 지원 최대 30W, HX5401NL는 신뢰할 수 있는 기가비트 네트워크 장비, PoE 지원 장치 및 고밀도 이더넷 인터페이스를 설계하는 엔지니어를 위해 만들어졌습니다.

구매자를 위해HX5401NL 데이터 시트, 스케마적 참조, 패키지 세부 정보 또는 전기 사양, 이 페이지에서는 호환성 및 디자인 적합성을 빠르게 평가하는 데 도움이되는 명확한 엔지니어링 요약을 제공합니다.

HX5401NL 30W 4P PoE LAN 마그네틱스의 주요 특징

• 1000BASE-T 이더넷용으로 설계
• 쿼드 포트 자기 구조
• 1CT:1CT 회전 비율
• 1500 VAC 격리 전압
• 최대 30W까지 4P PoE 지원
• BGA 붐 그리드 배열 장착 스타일
• RoHS-6 준수
• 작동 온도 범위: -40°C ~ +85°C

HX5401NL는 신호 무결성, 열 신뢰성 및 PoE 호환성이 중요한 컴팩트 네트워크 하드웨어에 적합합니다.

HX5401NL 사양

HX5401NL 데이터 시트

펄스 HX5401NL 데이터 시트 스키마

펄스 HX5401NL 데이터 시트 PCB 레이아웃

HX5401NL 전기 성능 개요

HX5401NL는기가비트 이더넷 성능현대 LAN 인터페이스에서 요구되는 전기적 특성을 갖춘 부품입니다. 제공된 매개 변수에 따라 부품은 다음과 같습니다.

• 삽입 손실:11~100MHz에서 최대 0.5 dB
• 수익 손실:1~100MHz로 최적화
• 일반 모드 거부 비율 (CMMR):주요 주파수 범위에서 강한 억제
• 횡단파:다채널 신호 무결성을 제어합니다.
• PoE 전력 처리:4P PoE 최대 30W

이러한 값은 PoE LAN 트랜스포머가 데이터를 전달하는 것 이상의 작업을 해야 하기 때문에 중요합니다.그들은 컴팩트 이더넷 인터페이스에서 전력 공급 및 EMI 성능을 관리하는 동시에 신호 품질을 유지해야합니다..

상세한 전기 매개 변수

1삽입 손실

1~100 MHz: 최대 1.5 dB

낮은 삽입 손실은 1000BASE-T 설계에서 신호 품질을 보존하는 데 도움이됩니다.이것은 이더넷 시스템에서 특히 중요합니다. 이더넷 시스템에서는 마진이 제한되어 있으며 링크 안정성은 자석 단계를 통해 깨끗한 전송에 달려 있습니다..

2환산 손실

• 1·30 MHz: -18 dB min
• 40MHz: -16 dB min
• 50 MHz: -14 dB min
• 60~80 MHz: -11 dB 분
• 100MHz: -10 dB min

환전 손실은 변압기가 작동 대역 전체에 걸쳐 임피던스 매칭을 얼마나 잘 유지하는지 나타냅니다.더 나은 반환 손실은 링크 신뢰성을 지원하고 이더넷 성능을 저하시킬 수 있는 반사를 줄입니다..

3CMMR

• 30~60MHz: -32 dB 분
• 80~100 MHz: -25 dB 분
• 125 MHz: -19 dB min

- 네

코먼모드 거부는 이더넷 자기학에서 중요한 요소이며, 특히 시그널 무결성에 영향을 줄 수 있는 잡음을 억제하는데 도움이 되기 때문에, 특히 시끄러운 산업 환경이나 고밀도 네트워크 환경에서 중요합니다.

4횡스크래브

• 30 MHz: -44 dB min
• 60 MHz: -37 dB min
• 100MHz: -33 dB 분

- 네

낮은 크로스 토크는 PCB에 여러 채널이 가까이 배치되기 때문에 쿼드 포트 설계에서 중요합니다. HX5401NL은 모든 포트에 안정적인 성능을 필요로하는 설계에 사용됩니다.

BGA 장착 방식 이 중요 한 이유

HX5401NL는BGA 붐 그리드 배열설치 방식, 이는 컴팩트 PCB 레이아웃 및 자동 조립 프로세스에 유용합니다. 엔지니어에게 이것은 다음을 의미합니다.

• 효율적인 이사회 통합
• 고밀도 설계에 적합합니다.
• 현대 SMT 제조에 적합합니다.
• 네트워크 장비에 대한 컴팩트한 발자국

이 포장 방식은 레이아웃 공간이 제한되어 제품이 신뢰할 수있는 전기 성능을 유지해야하는 경우 종종 선호됩니다.

HX5401NL 를 선택 하기 전 에 디자인 팀 이 확인 해야 할 것

BOM에 HX5401NL을 최종적으로 작성하기 전에 다음을 확인하세요.

• 당신의 신청은1000BASE-T10/100만 아닌
• 당신의 PCB는BGA 장착 방식
• 당신의 PoE 요구 사항은최대 30W
• PHY 공급자는 호환 가능한 자기 특성을 지원합니다.
• 온도 범위-40°C ~ +85°C충분해요
• 회귀 손실, 삽입 손실, 그리고 교류는 시스템 마진에 맞습니다

이러한 검사는 재설계 위험을 줄이고 이더넷 하드웨어 개발에서 첫 번째 통과 성공을 향상시키는 데 도움이됩니다.

HX5401NL 1000BASE-T PoE 자석에 대한 자주 묻는 질문

HX5401NL의 강력한 선택입니다.1000BASE-T PoE LAN 트랜스포머설계가 필요한쿼드 포트 통합, 1500 VAC 격리, 1CT:1CT 회전 비율, 최대 30W 4P PoE 지원전기 성능과 BGA 패키지는 신호 무결성과 전력 공급이 함께 작동해야하는 컴팩트하고 높은 신뢰성 이더넷 하드웨어에 적합합니다.

PoE LAN 자석 옵션을 비교하는 엔지니어에게는 HX5401NL는 깨끗하고 신뢰할 수있는 설계 구현을 보장하기 위해 PHY 요구 사항, PCB 발자국 및 PoE 전력 목표에 대해 가장 잘 평가됩니다.

1펄스 HX5401NL는 무엇입니까?

펄스 HX5401NL는 1000BASE-T 이더넷 애플리케이션을 위해 설계된 쿼드 포트 PoE LAN 트랜스포머이다. BGA SMT 패키지에서 신호 격리, 임피던스 매칭 및 PoE 지원을 제공합니다.

2HX5401NL는 어떤 데이터 전송 속도를 지원합니까?

HX5401NL 지원1000BASE-T이더넷. 고성능 LAN 자석을 필요로 하는 기가비트 네트워크 설계에 사용된다.

3HX5401NL의 회전 비율은 무엇입니까?

HX5401NL의 회전 비율은1CT:1CT, 이더넷 트랜스포머 애플리케이션의 표준 구성입니다.

4HX5401NL의 격리 전압은 무엇입니까?

HX5401NL는1500 VAC 격리 전압, 이더넷 인터페이스를 전기 스트레스와 지상 잠재 차이로부터 보호하는 데 도움이됩니다.

5HX5401NL는 PoE를 지원하나요?

그래, HX5401NL 지원4P PoE 최대 30W, PoE를 지원하는 네트워크 장치에 적합합니다.

6HX5401NL의 장착 방식은 무엇입니까?

HX5401NL는BGA 붐 그리드 배열콤팩트한 SMT 통합을 지원하는 장착 스타일입니다.

7HX5401NL의 온도 범위는 무엇입니까?

작동 온도 범위는-40°C ~ +85°C이는 산업 및 네트워크 환경에 적합합니다.
