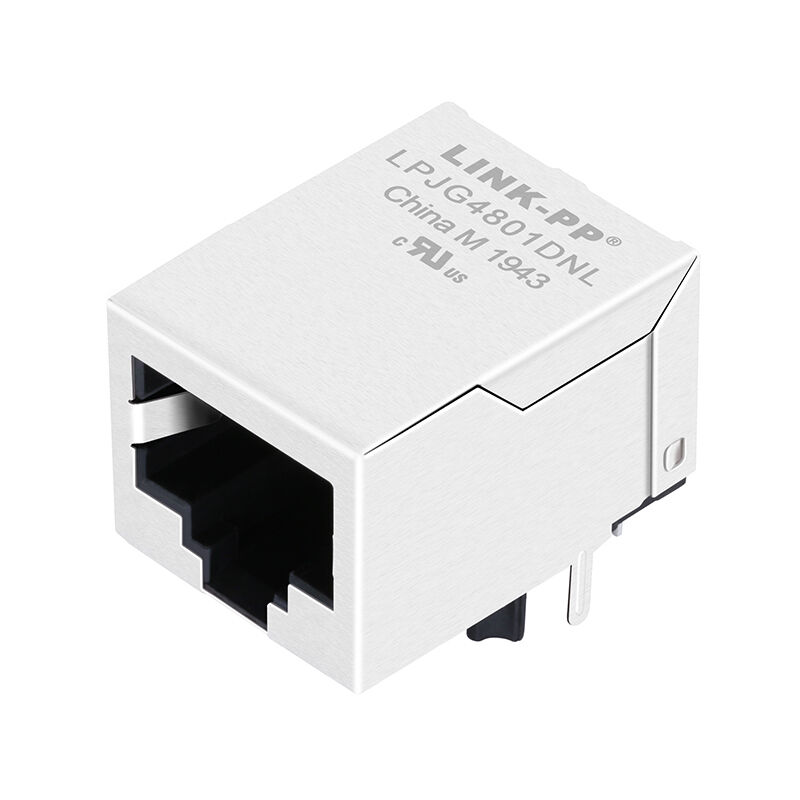

LPJG4801DNL 1000Base-T 자석 RJ45 커넥터 LED 없이

의LPJG4801DNL 1000Base-T RJ45 커넥터고성능의RJ45 매그 잭기가비트 이더넷 애플리케이션을 위해 설계되었습니다.안정적인 신호 무결성, 컴팩트 PCB 통합 및 산업용 신뢰성이 커넥터는 외부 트랜스포머의 필요성을 제거하는 RJ45 포트에 직접 자석을 통합합니다.

그것은 광범위하게 사용됩니다:

• SOHO 네트워크 장비 (ADSL 모덤)
• LAN 모터보드 (LOM)
• 이더넷 스위치 및 허브

만약 당신이 디자인하고 있다면LED 및 EMI 스프링 요구 사항이 없는 기가비트 이더넷 포트, LPJG4801DNL는 비용 효율적이고 신뢰할 수있는 솔루션입니다.

LPJG4801DNL1x1 RJ45 매그 잭열쇠사양

• 부문 번호:LPJG4801DNL
• 제품 종류:RJ45 커넥터 (RJ45 MagJack)
• 데이터 속도:1000Base-T (기가비트 이더넷)
• 포트 구성:1x1
• 장착형:구멍을 통해 (THT)
• 용접:웨브 솔더 호환
• 잠금형:아래로
• PoE 지원:비 PoE
• LED:포함되지 않습니다
• EMI 스프링 손가락:포함되지 않습니다
• 작동 온도:-40°C ~ +85°C

전기 사양

이 매개 변수들은고속 네트워크 환경에서 신뢰할 수 있는 기가비트 이더넷 성능.

LPJG4801DNL 자기 RJ45 커넥터 기계 설계 및 PCB 레이아웃

RJ45 커넥터 크기

• 컴팩트 1×1 포트 디자인
• 고밀도 PCB 레이아웃에 최적화

권장 PCB 레이아웃

• 표준 THT 발자국
• 파동 용접기 호환성 (250°C / 5s)
• 자동 조립을 위해 설계된

재료 와 건축 질

LPJG4801DNL는산업용 소재:

• 주택:PBT + 30% 유리 섬유 (UL94V-0)
• 연락처:광소 금속
• 핀:금속
• 방패:SUS 304 스테인리스 스틸
• 금으로 칠한:≥6 마이크로 인치

이것은내구성, 부식 저항성, 장기 전기 안정성.

왜 RJ45 매그 잭을 선택합니까?

1단순화된 PCB 설계

전통적인 이더넷 디자인은 외부 트랜스포머를 필요로 합니다.LPJG4801DNL는 자석을 통합합니다, 감소

• 구성 요소 수
• PCB 발자국
• 설계 복잡성

2신호 무결성 향상

내장 자석으로, 커넥터는 다음을 보장합니다.

• 더 나은 임피던스 매칭
• 감소된 EMI
• 안정적인 기가비트 전송

3비용 최적화

• 외부 구성 요소가 적다
• 더 낮은 조립 비용
• 더 빠른 생산 순환

올바른 RJ45 매그 잭 을 선택하는 방법

선택 할 때1000Base-T RJ45 커넥터, 다음을 고려합니다.

1. 데이터 속도 요구 사항:10/100 대 1000Base-T
2. LED 요구 사항: LPJG4801DNL: LED가 없습니다 (비용 절감 설계)
3. EMI 보호: EMI 스프링 없이 → 보호 설계에 적합
4. PoE 지원: 이 모델은비 PoE
5. 온도 범위: 산업용: -40°C ~ +85°C

LPJG4801DNL RJ45 MagJack에 대한 FAQ

1- RJ45 커넥터란 무엇인가요?

이 연결 장치는RJ45 인터페이스 + 트랜스포머 + 필터링 회로하나의 모듈로

2LPJG4801DNL가 PoE를 지원하나요?

아니, 이 모델은PoE가 아닌 애플리케이션.

3기가비트 이더넷에서 사용할 수 있나요?

네, 완전히 지원합니다1000Base-T 네트워크IEEE 802에 적합합니다.3.

4왜 LED 없는 RJ45 커넥터를 선택했을까요?

• 저렴한 비용
• 전력 소모량 감소
• 내부 또는 임베디드 시스템에 적합합니다

결론: LPJG4801DNL는 당신에게 적합한 RJ45 MagJack입니까?

의LPJG4801DNL 1000Base-T RJ45 매그 잭이 약은 다음과 같은 경우에 매우 좋습니다.

• ✔ 신뢰성 있는 기가비트 이더넷 성능
• ✔ 단순화 된 설계 를 위한 통합 된 자기
• ✔ 산업용 온도 지원
• ✔ LED 및 EMI 스프링 없이 비용 효율적인 솔루션

엔지니어와 구매자를 위해안정적이고, 콤팩트하며, 생산 준비가 된 RJ45 커넥터, LPJG4801DNL는 강력한 가치를 제공합니다.
