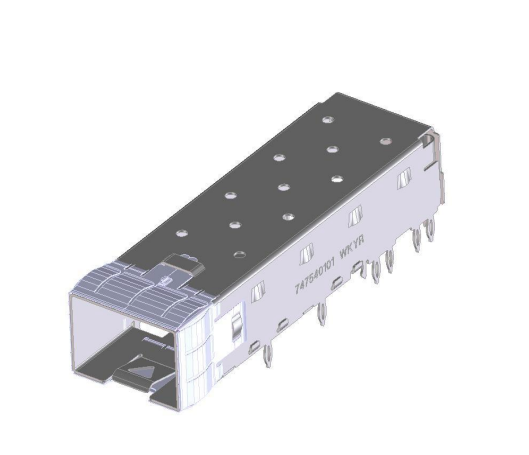

747540101 스프링 손가락 베젤 가스켓과 단일 포트 SFP + 케이지

747540101 SFP+ 케이지 조립 개요

의747540101 SFP+ 케이지 조립이단일 포트 SFP+ 케이지신뢰성 있는 기계적 유지, EMI 억제 및 안정적인 PCB 장착이 필요한 고속 광 모듈 애플리케이션을 위해 설계되었습니다.SFP 및 SFP+ 커넥터 시스템, 이 케이지 어셈블리는 안전한 모듈 참여와 효율적인 열 성능을 요구하는 현대 네트워크 하드웨어 디자인을 지원합니다.

Built with스프링 손가락 베일 가스켓 보호,3.05mm 프레스 피트 핀, 그리고틱아웃 스프링이 있는 잠금 락, 747540101는 신뢰할 수 있는 모듈 유지 및 서비스 또는 유지 보수 중에 쉽게 제거를 제공합니다.그것의 설계는 커넥터 케이지 조립을 PCB에 앉아있는 후에 베젤에 삽입 할 수 있습니다, 작고 성능 중심의 네트워크 장비에 적합합니다.

747540101 SFP+ 압력 장착 케이지의 주요 특징

• 단일 포트 SFP+ 케이지 집합체
• 스프링 손가락 베일 가스켓더 나은 EMI 억제
• 3.05mm 프레스 피트 핀PCB 부착용
• 잠금 턱모듈을 안정적으로 고정시키는 데 도움이 됩니다.
• 발격 스프링모듈 제거에 도움이 됩니다.
• 열공기 구멍공기 흐름 및 열 관리 지원
• PCB를 얹은 후 안선에 삽입하도록 설계된 제품
• 일부의SFP 및 SFP+ 커넥터 시스템

747540101 모렉스 SFP 케이지의 사양

전기 등급

의747540101 SFP+ 케이지 조립다음 전기 조건에 적합합니다.

• 전압:120 볼트 AC
• 전류:0최대 5AMPS

이 등급은 신뢰할 수 있는 커넥터 케이지 성능을 필요로 하는 호환성 호스트 하드웨어 설계에서 사용을 지원합니다.

환경적 성능

747540101은 광범위한 온도 범위에서 작동하도록 설계되어 까다로운 환경에서 사용되는 네트워크 및 통신 시스템에 적합합니다.

• 작동 온도:-40°C ~ +85°C
• 작동하지 않는 온도:-55°C ~ +105°C

이 넓은 온도 범위는 활성 운영과 저장 또는 운송 조건에서 시스템 신뢰성을 지원합니다.

747540101 SFP+ 케이지 데이터 시트

추천 된 구멍 크기

747540101 PC 보드 레이아웃 권장

747540101 SFP+ 케이지 조립 설계 장점

의747540101 SFP+ 케이지 조립그것은 지원하는 데 사용되는 기계적 하우징입니다SFP+ (Small Form Factor Pluggable Plus)호스트 PCB에 있는 트랜시버 모듈그것은 전기 자기 간섭을 줄이고 열 성능을 향상시키는 데 도움이되는 동시에 광 모듈과 장비 장치 사이의 안정적인 인터페이스를 제공합니다..

이 유형의 케이지는 높은 포트 밀도와 신뢰할 수있는 광 연결이 필요한 네트워크 장치에서 일반적으로 사용됩니다.단일 포트 설계는 개별 트랜시버 위치를 사용하는 컴팩트 시스템 또는 장비 아키텍처에 실용적인 선택이됩니다..

1EMI 억제 및 열 설계

의747540101 SFP+ 케이지이 두 가지 모두 지원하도록 설계되었습니다.EMI 제어그리고열 분산- 그래요스프링 손가락 베젤 가스켓선도적인 지식 기능은 원치 않는 전자기 소음을 최소화하는데 도움이 됩니다. 이는 고속 네트워크 환경에서 매우 중요합니다.

또한, 이 케이지에는열출장 구멍모듈 영역을 통한 공기 흐름을 지원합니다. 이것은 열 관리를 개선하고 까다로운 응용 프로그램에서 안정적인 장기 성능을 제공합니다.

2- 안전 모듈 유지 및 쉽게 제거

이건SFP+ 케이지 집합체사용잠금 턱가동 중 광 모듈을 단단히 앉히기 위해발격 스프링모듈을 제거해야 할 때 풀 수 있도록 도와서 더 빠르고 편리하게 서비스를 제공합니다.

이러한 유지 및 제거 지원의 조합은 유지 보수, 업그레이드 또는 현장 서비스 중에 모듈 교체가 예상되는 시스템에서 특히 유용합니다.

의 전형적인 응용SFP+ 케이지, 프레스 피트 핀

의747540101 SFP+ 케이지 조립일반적으로 다음과 같이 사용됩니다.

• 네트워크 스위치
• 라우터
• 서버
• 저장 시스템
• 통신장비
• 데이터 센터 하드웨어
• 고속 통신 플랫폼

모든 설계는단일 포트 SFP+ 케이지, EMI 억제 및 프레스-피트 PCB 장착이 이 조립 장치에서 혜택을 얻을 수 있습니다.

자주 묻는 질문

의747540101 SFP+ 케이지 조립믿을 수 있는단일 포트 SFP+ 케이지보안 모듈 유지, EMI 억제 및 열 지원에 위해 구축.3.05mm 프레스 피트 핀, a잠금 턱, 그리고발격 스프링, 그것은 안정적인 기계적 및 전기적 성능을 요구하는 고속 네트워크 및 통신 장비에 적합합니다.

1747540101번 번호는 뭐죠?

의747540101이단일 포트 SFP+ 케이지 집합체용도로 설계된SFP 및 SFP+ 커넥터 시스템.

2747540101은 EMI 삭제를 지원합니까?

네, 그 중에는스프링 손가락 베젤 가스켓그리고 선도성 설계 기능이EMI 억제.

3이 케이지는 어떻게 PCB에 장착되나요?

케이지는 호스트 PCB에 연결됩니다.3.05mm 프레스 피트 핀.

4SFP+ 모듈을 제거하는 데 도움이 되는 것은 무엇일까요?

이 집합에는발격 스프링모듈 제거에 도움이 됩니다.

5작동 온도 범위는?

작동 온도 범위는-40°C ~ +85°C.
