제품 상세정보
원래 장소: 중국 광동
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LPJG4933-7HENL
지불과 운송 용어
최소 주문 수량: 50개
가격: $0.6-$1.3
포장 세부 사항: 테이프 및 릴(1상자 = 1200개)
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90일,웨스턴 유니온
공급 능력: 5000K.PCS/월
부품 번호: |
LPJG4933-7HENL |
직위/연락처: |
10P8C |
LED 색상: |
녹색 / 노랑색 |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |
부품 번호: |
LPJG4933-7HENL |
직위/연락처: |
10P8C |
LED 색상: |
녹색 / 노랑색 |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |

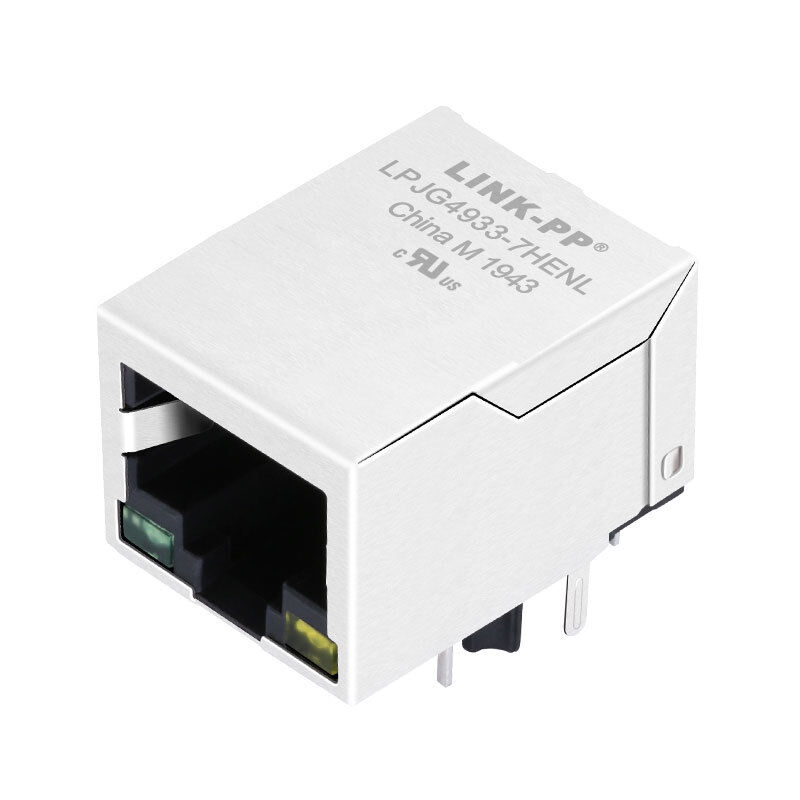

의LINK-PP LPJG4933-7HENL이1000 베이스-T 통합 자석이 있는 RJ45 커넥터1x1 포트 RJ45 매그 잭기가비트 이더넷 연결을 위해탭 다운, 직각, 옆 입구 레이아웃,뚫린 구멍 장착, 그리고녹색/노란 LED 표시, 또한 정해집니다EMI 스프링 손가락 없이이것은 통합 된 자기, 명확한 링크 / 활동 상태 및 안정적인 보드 수준의 조립이 필요한 컴팩트 이더넷 설계에 실용적인 선택이됩니다.
설계된10/100/1000 베이스-T 이더넷, LPJG4933-7HENL는 충족하도록 설계되었습니다IEEE 802.3요구 사항 및 작동 온도를 지원-40°C ~ +85°C, 까다로운 상업 및 산업 네트워크 환경에 적합합니다.
| 매개 변수 | 사양 |
|---|---|
| 부문 번호 | LPJG4933-7HENL |
| 브랜드 | LINK-PP |
| 커넥터 타입 | RJ45 MagJack (종합 자석) |
| 포트 구성 | 1 × 1 (한 항구) |
| 위치 / 연락처 수 | 10P8C |
| 이더넷 속도 | 10/100/1000 베이스-T |
| 적용 | 이더넷 (Non-PoE) |
| 장착형 | 구멍을 통해 |
| 방향성 | 90° 오른쪽 각 (변경 입구) |
| 락의 종류 | 탭 아래 |
| 보호 | 보호 (EMI 스프링 손가락 없이) |
| LED 표시기 | 녹색 / 노란색 |
| 작동 온도 | -40°C ~ +85°C |
| 준수 | IEEE 802.3RoHS |
| UL 인증 | E484635 |
| 매개 변수 | 사양 |
|---|---|
| 회전 비율 | 1CT:1CT ± 5% |
| OCL (오픈 서킷 인덕턴스) | ≥ 350 μH @ 100 kHz, 0.1V, 8mA DC bias |
| 삽입 손실 | ≤ -1.2 dB (1100 MHz) |
| 수익 손실 | ≥ -16 dB (130 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (60~80 MHz) | |
| ≥ -8 dB (80~100 MHz) | |
| 크로스 스톡 | ≥ -30 dB (1100 MHz) |
| 일반 모드 거부 | ≥ -30 dB (1100 MHz) |
| 격리 전압 | 1500 Vrms (PHY에서 라인) |
| 매개 변수 | 녹색 LED | 노란색 LED |
|---|---|---|
| 피크 파장 | 565 nm | 585 nm |
| 전압 (VF @ 20mA) | 1.8 ∙ 2.6 V | 1.8 ∙ 2.6 V |
| 역전류 (IR @ 5V) | ≤ 10μA | ≤ 10μA |
| 매개 변수 | 사양 |
|---|---|
| 패키지의 길이가 | 21.25mm (0.837 in) |
| 패키지 너비 | 15.94mm (0.628 in) |
| 패키지 높이 | 13.30mm (0.524 in) |
| PCB 장착 | 구멍을 통해 |
| PCB 레이아웃 | 위쪽에서 볼 수 있는 추천 |
| 입구 방향 | 측면 출입 |
| 구성 요소 | 소재 |
|---|---|
| 주택 | 열탄화 PBT + 30% 유리 섬유 (UL94V-0) |
| 연락처 | 포스포르 청동 (C5210R-EH, 0.35 mm) |
| 핀 | 금속 (C2680R-H, 0.35mm) |
| 방패 | SUS 304 (0.2mm 두께) |
| 접착장 | 금 ≥ 15μin (접촉 부위) |
| 매개 변수 | 사양 |
|---|---|
| 용접 방법 | 물결 용접 |
| 피크 용접 온도 | 260°C |
| 솔더 시간 | 5초 |
| 카테고리 | 세부 사항 |
|---|---|
| 전형적 사용법 | SOHO 장치, ADSL 모덤, LAN 모터보드 (LOM), 허브, 스위치 |
| 타겟 플랫폼 | 비글본 그린 에코 (기가 비트 이더넷 인터페이스) |
| 디자인 장점 | 통합 된 자기학은 BOM을 줄이고 PCB 레이아웃을 단순화합니다. |
이 RJ45 MagJack는 SOHO 장치, ADSL 모덤, LAN-on-Motherboard (LOM) 디자인, 허브 및 스위치와 같은 애플리케이션을 위해 설계되었습니다.또한 임베디드 네트워크 시스템에도 잘 어울립니다., 개발 보드 및 다른 이더넷 지원 장비는 컴팩트하고 신뢰할 수있는 커넥터 인터페이스를 필요로합니다.
LPJG4933-7HENL는비글본 그린 에코 기반 디자인필요한기가비트 이더넷 RJ45 커넥터비글본 그린 에코와 같은 오픈 소스 산업 개발 플랫폼을 위해,이 커넥터는 상업 및 산업용 임베디드 애플리케이션에서 기대되는 안정적인 이더넷 인터페이스를 지원합니다.이는 가가비트 네트워크와 장기적인 신뢰성을 중심으로 설계할 때 실용적인 보드 레벨 옵션으로 만듭니다.
