제품 상세정보
원래 장소: 중국 광둥
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: LPJG49883A92NL
지불과 운송 용어
최소 주문 수량: 10PCS
가격: $0.6-$2.2
포장 세부 사항: t & r
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90일,웨스턴 유니온
공급 능력: 5kk/월
부품 번호: |
LPJG49883A92NL |
커넥터 유형: |
RJ45(10P8C) |
제품 유형: |
멀티 포트 RJ45 커넥터 |
포트 수: |
1x4 |
걸쇠: |
위로 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |
부품 번호: |
LPJG49883A92NL |
커넥터 유형: |
RJ45(10P8C) |
제품 유형: |
멀티 포트 RJ45 커넥터 |
포트 수: |
1x4 |
걸쇠: |
위로 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |
| Turns ratio | 1CT:1CT ±5% |
| OCL | 350uH min @100KHz, 0.1V, 8mA DC bias |
| Insertion loss | -1.2 dB max from 1-100MHz |
| Return loss | 1-30MHz: -16 dB min 30-60MHz: -12 dB min 60-80MHz: -10 dB min 80-100MHz: -8 dB min |
| Crosstalk | -30 dB min from 1-100MHz |
| Common mode rejection | -30 dB min from 1-100MHz |
| Isolation PHY side to line side | 1500Vrms |
| Operating temperature range | -40°C to +85°C |
| Category | Specification |
|---|---|

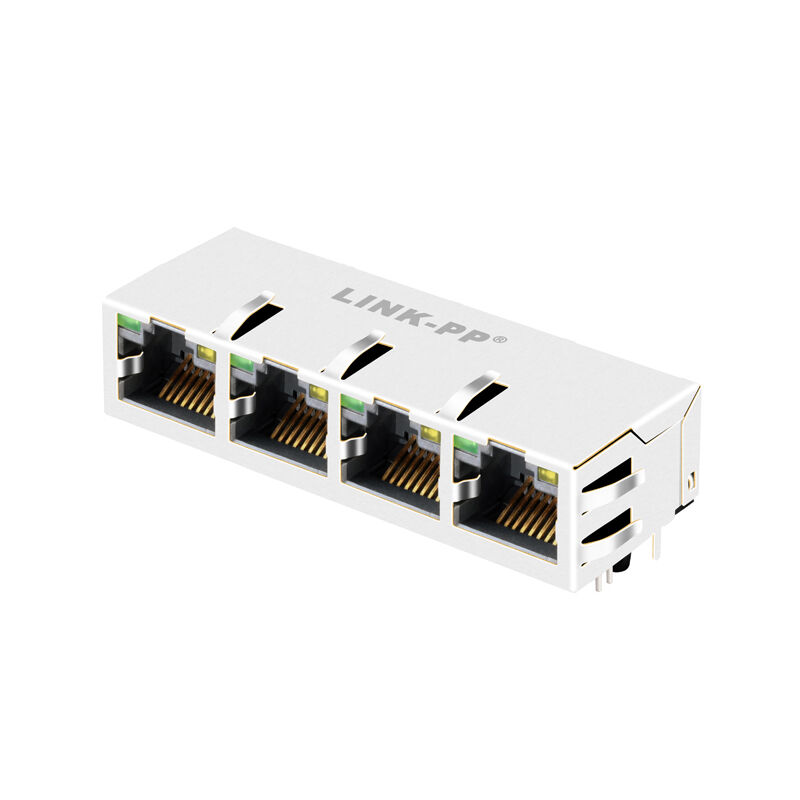

| Part Number | LPJG49883A92NL |
| Product Type | Multi-Port RJ45 Connector with Integrated Magnetics |
| Port Configuration | 1 × 4 (Quad Port) |
| Connector Type | RJ45 (10P8C) |
| Ethernet Speed | 1000Base-T (Gigabit Ethernet) |
| PoE Support | Non-PoE |
| Latch Orientation | Latch Up |
| LED Indicators | Green / Yellow |
| Shielding | Shielded with EMI Spring Finger |
| Mounting Type | Through-Hole (PCB Mount) |
| Operating Temperature | -40°C to +85°C |
| Compliance | IEEE 802.3, RoHS |
| Parameter | Value |
|---|---|
| Length | 25.25 mm |
| Width | 59.2 mm |
| Height | 13.50 mm |
| Housing Material | PBT + 30% Glass Fiber (UL94V-0) |
| Contact Material | Phosphor Bronze |
| Shield Material | Stainless Steel (SUS 304) |
| Contact Plating | Gold ≥ 6 µin |
| Color | Wavelength (nm) | Forward Voltage (VF) | Leakage Current (IR) |
|---|---|---|---|
| Green | 565 nm | 1.8 - 2.6 V | ≤ 10 µA |
| Yellow | 585 nm | 1.8 - 2.6 V | ≤ 10 µA |
