제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: LPJG4801GENL
문서: LPJG4801GENL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000
가격: $0.95
포장 세부 사항: 50 pcs/tray,1200pcs/carton
배달 시간: 오늘 재고선에서
지불 조건: TT, NET30/60/90 일
공급 능력: 4600K.PCS/월
부품 번호: |
LPJG4801GENL |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |
부품 번호: |
LPJG4801GENL |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |

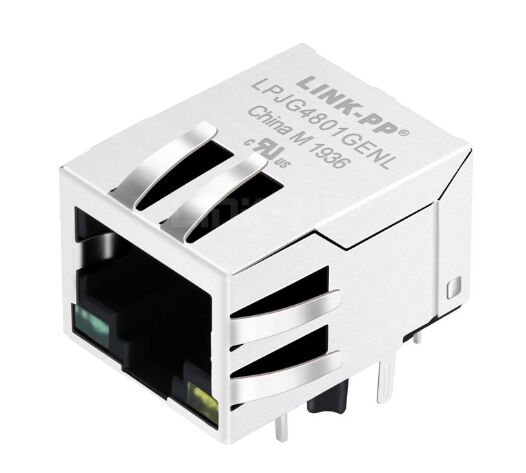

LPJG4801GENL은 녹색/노란색 LED, 탭 다운 래치, EMI 탭 및 비 PoE 이더넷 설계를 위한 10/100/1000 Base-T 지원을 갖춘 단일 포트 자기 RJ45 커넥터입니다.
| 권선비 | TX = 1CT:1CT, RX = 1CT:1CT |
|---|---|
| 커넥터 유형 | 자기 잭 / RJ45 암 커넥터 |
| 포트 수 | 1x1 포트 |
| 속도 | 10/100/1000 Base-T |
| 장착 유형 | 스루 홀 |
| 방향 | 90° 직각, 측면 진입 |
| 래치 | 다운 |
| LED 옵션 | 녹색/노란색 |
| 차폐 | 쉴드 지원이 있는 EMI 탭 |
| 온도 범위 | -40°C ~ +85°C |
| 패키지 크기 | RJ45 Magjack의 응용 분야 |
| LED가 있는 AR11-3827I RJ45 커넥터의 전기 사양 | 항목 |
| 권선비 | TX = 1CT:1CT, RX = 1CT:1CT |
|---|---|
| 인덕턴스 | 350 μH 최소 @ 100 kHz, 100 mV, 8 mA DC 바이어스 |
| 삽입 손실 | 1~100 MHz: -1.0 dB 최대 |
| 반환 손실 | 1~30 MHz: -18 dB 최소; |
| 30~60 MHz: -16 dB 최소; |
60~80 MHz: -12 dB 최소; 80~100 MHz: -10 dB 최소 누화 1~30 MHz: -40 dB 최소; |
| 30~60 MHz: -35 dB 최소; |
60~100 MHz: -30 dB 최소 공통 모드 제거 1~50 MHz: -40 dB 최소; |
| 50~150 MHz: -30 dB 최소 | 절연 전압 1500 Vrms |
| 작동 온도 | -40°C ~ +85°C |
| LPJG4801GENL RJ45 커넥터 도면 | RJ45 Magjack의 응용 분야 |
PLC, IoT 게이트웨이 및 산업용 이더넷 스위치.
Q1. LPJG4801GENL은 무엇에 사용됩니까?비 PoE 네트워크 설계에서 10/100/1000 Base-T 이더넷 포트를 위한 통합 자기 RJ45 커넥터로 사용됩니다.Q2. LPJG4801GENL에 LED가 포함되어 있습니까?
예. 제품에는 녹색/노란색 LED 옵션이 나열되어 있습니다.Q3. LPJG4801GENL은 스루 홀 커넥터입니까?예. LINK-PP는 장착 유형을 스루 홀로 나열합니다.Q4. 어떤 온도 범위를 지원합니까?-40°C ~ +85°C를 지원합니다.
