LPJE501DNL 1x1 스루홀 RJ45 모듈러 잭 (마그네틱 미포함)

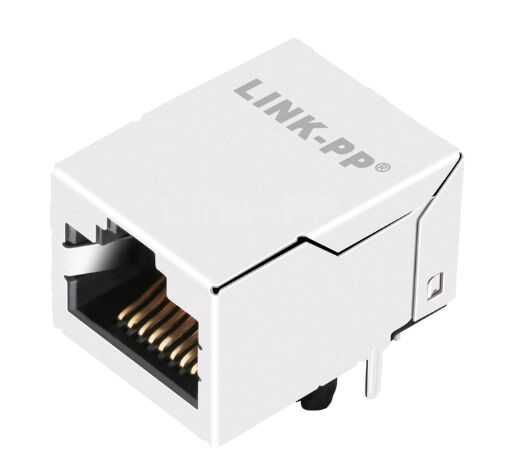

LPJE501DNL은 통합 마그네틱이 없는 단일 포트 8P8C RJ45 모듈러 잭으로, 탭 업 래치, LED 없음, 직각 측면 진입, 스루 홀 장착, 10/100/1000 Base-T 산업용 이더넷 애플리케이션을 위한 차폐 구조를 특징으로 합니다.


LPJE501DNL 8P8C RJ45 모듈러 잭 특징

1. 단일 포트 8P8C 표준 이더넷 인터페이스

LPJE501DNL은 범용 8위치 8접점 RJ45 아키텍처를 사용하여 10/100/1000 Base-T 네트워크 전송을 위한 주류 이더넷 케이블링 시스템과 호환됩니다.

2. 산업용 강도를 위한 스루 홀 PCB 장착

취약한 SMT 커넥터에 비해 스루 홀 솔더 핀은 진동 하에서 더 강한 삽입력 저항과 더 나은 장기 솔더 신뢰성을 제공합니다.

3. EMI 제어를 위한 차폐 커넥터 본체

주석 도금된 황동 쉴드는 전자기 간섭을 줄이는 데 도움이 됩니다. 특히 다음에서 유용합니다:

• 산업 제어 보드,
• 통신 단말기,
• 스위칭 장비,
• 전기적으로 노이즈가 많은 설치.

4. 외부 마그네틱 설계 호환성

잭 본체에 트랜스포머가 통합되어 있지 않으므로 엔지니어는 다음을 최적화할 수 있습니다:

• LAN 절연 트랜스포머 배치,
• 공통 모드 초크 선택,
• 서지 보호 전략,
• PHY 트레이스 임피던스 관리.

5. 넓은 온도 내구성

상업용 및 산업용 네트워킹 하드웨어 모두에 적합하며 -40°C ~ +85°C로 등급이 매겨져 있습니다.

기술 사양

LPJE501DNL 단일 포트 RJ45 커넥터 도면

엔지니어가 마그네틱이 없는 RJ45 잭을 선택하는 이유

PCB 이더넷 커넥터를 선택할 때 많은 설계자는 대형 통합 마그네틱 잭이 필요하지 않습니다. 대신 다음이 필요합니다:

• 더 낮은 커넥터 프로파일,
• 더 간단한 내부 구조,
• BOM 비용 절감,
• 맞춤형 트랜스포머 자유,
• 전용 LAN 회로 주변의 신호 라우팅 용이성.

LPJE501DNL은 이러한 유형의 이더넷 마더보드 아키텍처를 위해 특별히 개발되었습니다.

핵심 엔지니어링 장점


1. 통합 마그네틱 없음

• 외부 트랜스포머/초크 설계의 자유를 허용합니다
• 맞춤형 이더넷 PHY 레이아웃에 적합합니다


2. 차폐 금속 하우징

• EMI 억제를 개선합니다
• 산업 장비의 신호 안정성을 유지하는 데 도움이 됩니다


3. 스루 홀 THT 장착

• SMT 모듈러 잭보다 더 강력한 PCB 고정
• 반복적인 케이블 삽입 환경에 이상적


4. 탭 업 + 측면 진입 직각

• 표준 수평 인클로저 호환성
• 후면 패널 RJ45 액세스 용이


5. LED 없음 디자인

• 더 깔끔한 전면 패널
• 내부 부품 복잡성 감소

LPJE501DNL RJ45 모듈러 잭에 대한 자주 묻는 질문

1. "통합 마그네틱 없음"이란 무엇을 의미합니까?

RJ45 커넥터에 이더넷 절연 트랜스포머 또는 공통 모드 초크가 잭 본체 내부에 포함되어 있지 않다는 것을 의미합니다. 이러한 마그네틱 부품은 PCB에 별도로 설계됩니다.

2. LPJE501DNL은 기가비트 이더넷에 적합합니까?

예. 10/100/1000 Base-T 이더넷 네트워크 애플리케이션을 지원합니다.

3. LPJE501DNL은 차폐되어 있습니까?

예. EMI 내성을 향상시키기 위해 주석 도금된 황동 차폐 하우징을 사용합니다.

4. LPJE501DNL에 LED 표시등이 포함되어 있습니까?

아니요. 이 버전은 LED 없이 설계되었습니다.

5. LPJE501DNL은 YKU-8208ENL과 호환됩니까?

예. 기계적 및 전기적으로 호환되는 대체품으로 널리 사용됩니다.

LPJE501DNL 가격, 데이터시트 또는 무료 샘플 요청

이더넷 PCB 프로젝트를 위한 신뢰할 수 있는 LPJE501DNL RJ45 모듈러 잭 (통합 마그네틱 없음) 공급업체를 찾고 계십니까?

저희는 다음을 제공합니다:

• 공장 직거래 가격,
• 엔지니어링 도면 지원,
• 호환 대체품 지원,
• OEM/ODM 맞춤화,
• 및 대량 생산 납품.

지금 바로 문의하여 최신 LPJE501DNL 견적, 데이터시트 및 샘플 가용성을 확인하십시오.
