제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: SGS, UL,CE, ISO9001:2008,REACH
모델 번호: LPJ46204AENL
문서: LPJ46204AENL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $1.1-$4.5
포장 세부 사항: 쟁반
배달 시간: 오늘 재고선에서
지불 조건: TT, NET30/60/90 일
공급 능력: 208K/월
부품 번호: |
LPJ46204AENL |
커넥터 유형: |
rj45 다중 공항 공기 |
호환 가능한 브랜드: |
맥박 |
포트 수: |
1x4 |
걸쇠: |
아래에 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |
부품 번호: |
LPJ46204AENL |
커넥터 유형: |
rj45 다중 공항 공기 |
호환 가능한 브랜드: |
맥박 |
포트 수: |
1x4 |
걸쇠: |
아래에 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |

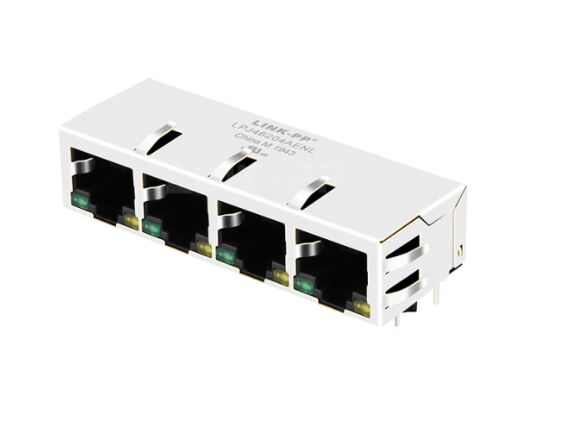

LPJ46204AENL는 10/100 베이스-TX 이더넷에 대한 통합 자석으로 1x4 포트 투어홀 RJ45 커넥터입니다. SOHO, LOM, 허브 및 스위치에 이상적입니다.
의LPJ46204AENL 자기 RJ45 커넥터콤팩트하고 높은 신뢰성1x4 포트 이더넷 잭,10/100 베이스-TX안정적인 신호 전송, EMI 보호 및 쉬운 PCB 통합을 위해 구축 된 이 시스템은 작은 발자국에서 신뢰할 수있는 성능을 필요로하는 네트워크 장비에 적합합니다.
그리고뚫린 구멍 장착 설계,90° 직각 방향,측면 입구 PCB 장착 스타일, 그리고녹색/노란 LED 표시기, LPJ46204AENL는 실제 배치에 설계되었습니다SOHO 장치, LAN-on-Motherboard (LOM) 시스템, 허브 및 스위치.
| 항목 | 사양 |
|---|---|
| 부문 번호 | LPJ46204AENL |
| 커넥터 타입 | 잭 |
| 항구 수 | 1x4 포트 |
| 이더넷 속도 | 10/100 베이스-TX |
| 장착형 | 구멍을 통해 |
| 방향성 | 90° 각 (오른쪽) |
| PCB 마운트 스타일 | 측면 출입 |
| 보호 | EMI 탭으로 |
| LED | 녹색/노란색 |
| 잠그고 | 아래로 |
| 작동 온도 | 0°C ~ 70°C |
| 준수 | IEEE 802.3RoHS, UL |
|
|
|
|
LPJ46204AENL는 관련 패스트 이더넷 주파수 범위에서 안정적인 이더넷 성능을 지원하도록 설계되었습니다.그것의 전기적 특성은 일관성 신호 무결성 및 신뢰할 수있는 격리 요구 설계에 적합.
전기 사양 25°C
1턴 비율 (± 2%):
2오픈 서킷 인덕텐스 (OCL):350 μH 미니 @ 100 kHz, 0.1 V, 8 mA DC bias
3삽입 손실:1~100MHz: -1.0 dB 최대
4수익 손실:
5교차 음성:
6일반적인 모드 거부:
7가설:1500V AC, 6S, 1mA
|
|
LPJ46204AENL는 내구성 및 제조 호환성을 위해 설계되었습니다. 재료와 크기는 생산 환경에서 신뢰할 수있는 성능을 지원합니다.
의LPJ46204AENL고성능 1x4 포트 통합 RJ45 커넥터로 10/100 Base-TX 애플리케이션을 위해 설계되었습니다. 자석을 직접 잭에 통합함으로써,이 구성 요소는 PCB 발자국 및 EMI 간섭을 현저하게 감소시킵니다., 허브, 스위치 및 ADSL 모덤과 같은 고밀도 네트워크 하드웨어에 이상적인 선택입니다.
LPJ46204AENL는 모덤, 허브, 스위치 및 LOM 애플리케이션과 같은 장치에서 10/100 Base-TX 이더넷 연결에 사용되는 자석 RJ45 커넥터입니다.
네, RJ45 커넥터이고 자기이 통합되어 있어 이더넷 인터페이스 디자인을 단순화합니다.
90° 직각, 측면 입구 PCB 지향을 가진 뚫린 구멍 장착 유형을 사용합니다.
제공된 사양은LAN 이더넷 (Non-PoE), 그래서 PoE가 아닌 애플리케이션을 위한 것입니다.
그것은0°C ~ 70°C.
