제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: RoHS
모델 번호: L834-1K1T-S7
지불과 운송 용어
최소 주문 수량: 65/780 PC
가격: $0.6-$1.0
포장 세부 사항: 테이프 및 릴(65X12=780)
배달 시간: 3~5일
지불 조건: D/A,D/P
공급 능력: 5kk/월
제품 유형: |
기가비트 RJ45 매그 잭 |
부품번호: |
L834-1K1T-S7 |
속도: |
1000base-t |
LED 색상: |
YG/G |
포트 구성: |
탭 다운 |
높이 프로파일: |
미드플레인 |
EMI 탭: |
예 |
Rohs 준수: |
예 |
제품 유형: |
기가비트 RJ45 매그 잭 |
부품번호: |
L834-1K1T-S7 |
속도: |
1000base-t |
LED 색상: |
YG/G |
포트 구성: |
탭 다운 |
높이 프로파일: |
미드플레인 |
EMI 탭: |
예 |
Rohs 준수: |
예 |

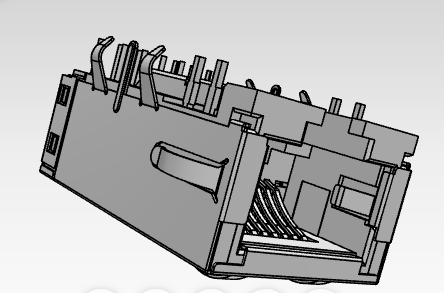

Bel Fuse L834-1K1T-S7은 기가비트 이더넷(1000BASE-T) 애플리케이션용으로 설계된 프리미엄 고성능 MagJack입니다. 공간이 제한된 설계를 위해 설계된 이 1x1, 탭 다운, 로우 프로파일/미드플레인 RJ45 커넥터는 PCB 설치 공간을 줄이고 신호 무결성을 개선하며 강력한 EMI 준수를 보장하는 통합 자기 기능을 갖추고 있습니다.
명확한 네트워크 상태 표시를 위한 내장형 황록색/녹색(YG/G) LED와 탁월한 잡음 차폐를 위한 견고한 EMI 탭을 갖춘 L834-1K1T-S7은 엔터프라이즈 네트워킹, 통신 및 산업용 컴퓨팅 애플리케이션에 매우 안정적입니다. RoHS를 완벽하게 준수하고 UL 인증을 받았습니다.
당신이 검색하는 경우1000BASE-T MagJack 1x1작은 설치 공간과 통합 자기 기능을 갖춘 커넥터,L834-1K1T-S7성능과 디자인 단순성의 실용적인 균형을 제공합니다.
이 MagJack은 다음이 필요할 때 특히 유용합니다.
| 사양 | 값 |
|---|---|
| 제조업체 부품 번호 | L834-1K1T-S7 |
| 제품 유형 | MagJacks(ICM) |
| 포트 수 | 1 × 1(단일 포트) |
| 이더넷 속도 | 1000BASE-T(기가비트 이더넷) |
| 포트 구성 | 탭 아래로 |
| 높이 프로필 | 미드플레인/로우 프로파일(NanoJack) |
| LED 표시기 | 예(YG/G - 왼쪽: 녹색, 오른쪽: 이중 색상 노란색 및 녹색) |
| PoE 등급 | 비PoE |
| 장착 유형 | 스루홀 마운트(THT) |
| 작동 온도 | 0°C ~ +70°C(상업용 등급) |
| EMI 탭 | 예 |
| OCL(개방 회로 인덕턴스) | 최소 350μH (@ 100kHz, 100mV, 8mA DC 바이어스) |
| 절연 전압(HIPOT) | 1500Vrms(IEEE 802.3 준수) |
| 접촉 도금 | 30 마이크로인치 하드 골드 |
| RoHS 준수 | 예 |
| 인증 | UL 인증(#E196366 및 E169987), FCC 준수 |
| 애플리케이션 | 기가비트 이더넷 네트워킹 장비 |
| 일반적인 장치 | 스위치, 라우터, 산업용 이더넷 장치, 내장형 시스템, 네트워크 기기 |
| 통합 자기학 | 예 |
| 차폐 | EMI 탭이 있는 차폐형 RJ45 |
| 커넥터 유형 | 자기 장치가 통합된 RJ45 MagJack |
| 이더넷 표준 | IEEE 802.3ab 1000BASE-T |
| PCB 실장 | 스루홀 납땜 |
| 환경 준수 | RoHS, 무연 |
| 상업적 가용성 | OEM, ODM 및 교체 설계에 적합 |
| 매개변수 | 테스트 조건 / 주파수 범위 | 사양 |
|---|---|---|
| 지원되는 네트워크 | — | 기가비트 이더넷(4개 채널: TP1, TP2, TP3, TP4) |
| 회전율 | 4개 채널 모두 | 1CT : 1CT ±2% |
| 개방 회로 인덕턴스(OCL) | 100kHz, 100mVrms, 8mA DC 바이어스(0°C ~ +70°C) | 최소 350μH |
| 삽입 손실 | 0.1MHz ~ 1MHz | -1.1dB 최대 |
| 1MHz – 65MHz | -0.5dB 최대 | |
| 65MHz – 100MHz | -0.8dB 최대 | |
| 100MHz – 125MHz | -1.2dB 최대 | |
| 반사 손실 (최소 @ 100Ω ±15%) | 0.5MHz ~ 40MHz | -18dB 최소 |
| 40MHz – 100MHz | -12 + 20LOG(f/80MHz)dB 최소 | |
| CM에서 CM으로의 거부 | 100kHz~100MHz | -30dB 최소 |
| CM-DM 거부 | 100kHz~100MHz | -35dB 최소 |
| 누화 | 1MHz ~ 100MHz | -30dB 최소 |
| 절연 전압(HIPOT) | 100% 생산 테스트 완료(IEEE 802.3 준수) | 1500Vrms |
그만큼L834-1K1T-S7 매그잭다음을 포함하여 광범위한 이더넷 지원 장치에 적합합니다.
L834-1K1T-S7 MagJack은 YG/G LED, 탭 다운 설계, 로우 프로파일 높이, EMI 탭, 스루홀 실장 및 RoHS 규격을 준수하는 1000BASE-T 1x1 통합 커넥터 모듈입니다.
L834-1K1T-S7는매그잭(ICM)위해 설계된1000BASE-T 기가비트 이더넷응용 프로그램1X1 포트 구성.
예. 그만큼L834-1K1T-S7 매그잭포함YG/G LED포트 상태 표시용.
아니요. 이 부품은 다음과 같이 평가되었습니다.비PoE.
그것은관통 구멍 마운트설계.
예,L834-1K1T-S7~이다RoHS 준수.
