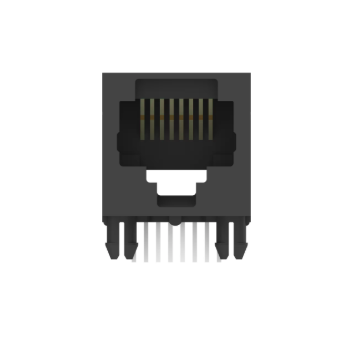

5520426-4 RJ45 커넥터, 금으로 칠한 광소동 콘택트, UL94V-0 하우스,그리고 신뢰성 있는 신호 전송을 위해 -40°C ~ +85°C의 작동 온도.
5520426-4 Cat 3 RJ45 잭은 신뢰할 수 있는 인쇄 회로 보드 (PCB) 통합을 위해 설계 된 프리미엄 수준의 단일 포트 모듈식 잭입니다. 직각, 표준 프로필로 설계되었습니다.이 8 위치, 8 콘택트 (8P8C) 커넥터는.01 Gb/s (10 Mbps) 까지의 데이터 속도를 지원하는 카테고리 3 (Cat 3) 성능을 제공합니다.5520426-4는 뛰어난 내구성을 보장합니다., 신호 무결성, 통신, 네트워크 및 산업용 애플리케이션에 대한 결합 신뢰성.
| 매개 변수 | 사양 |
|---|---|
| 부문 번호 | 5520426-4 |
| 커넥터 제품 종류 | RJ45 모듈식 잭 |
| 인터페이스 타입 | RJ45 |
| 포트 구성 | 단일 포트 (1 × 1) |
| 포지션 수 | 8 |
| 충전된 위치 수 | 8 |
| PCB 장착 방향 | 직각 |
| 커넥터 프로파일 | 표준 |
| 랩 오리엔테이션 | 표준 ∙ 꽉 잡아 |
| 성능 범주 | 카트 3 |
| 데이터 비율 | 0.01 Gb/s (10 Mbps) |
| 접촉 전류 등급 (최대) | 0.2A / 1.5A |
| 보호 | 아니 |
| 회로 적용 | 신호 |
| 접촉기반물질 | 광소 금속 |
| 접촉 부합 부위 플래팅 | 금 (Au), 1.27 μm (50 μin) |
| 콘택트 하층 | 니켈 |
| PCB 종점 면적 접착 | 진 |
| PCB에 대한 종료 방법 | 구멍을 뚫고 튀김 |
| 종착 포스트 & 꼬리 길이가 | 3.8mm (0.15 in) |
| 주택 재료 | 유리로 채워진 PBT |
| 하우스 색상 | 검은색 |
| 중앙선 (피치) | 10.02mm (0.04 in) |
| 짝짓기 출입 장소 | 측면 출입 |
| 커넥터 장착형 | 보드 마운트 / 패널 마운트 |
| 패널 장착 기능 | 아니 |
| 표시기 유형 | 표시가 없습니다. |
| 커넥터 높이 | 16.2mm (0.638 in) |
| 권장 PCB 두께 | 10.57mm (0.062 in) |
| 작동 온도 범위 | -40°C ~ +85°C (-40°F ~ +185°F) |
| UL 연화성 등급 | UL 94V-0 |
| 포장량 | 152개 |
| 포장 방법 | 상자 & 트레이 / 패키지 |
커넥터는0.01 Gb/s (10 Mbps)신청 및 충족카테고리 3 (Cat3)성능 요구사항으로 10BASE-T 이더넷 및 음성 통신 시스템에 적합합니다.
5520426-4는보호되지 않은 RJ45 잭그리고 EMI 보호 장치나 통합된 지식 기능을 포함하지 않습니다.
아니요, 연결 장치에는 상태 LED 또는 표시등이 통합되어 있지 않습니다.
짝짓기 접촉을 이용1.27 μm (50 μin) 니켈 하부 접착 위에 금으로 접착, 탁월한 내구성 및 부식 저항성을 제공합니다.
권장된 PCB 두께는10.57mm (0.062인치), 표준 FR-4 보드 구조에 해당합니다.
