제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: ISO 9001,ISO 14001,UL,SGS,REACH168
모델 번호: LPJK7403B97NL
지불과 운송 용어
최소 주문 수량: 50개
가격: $0.7-$1.05
포장 세부 사항: t & r
배달 시간: 3 일 이내에 재고선
지불 조건: TT, NET30/60/90일
공급 능력: 5kk/월
부품번호: |
LPJK7403B97NL |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |
부품번호: |
LPJK7403B97NL |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |

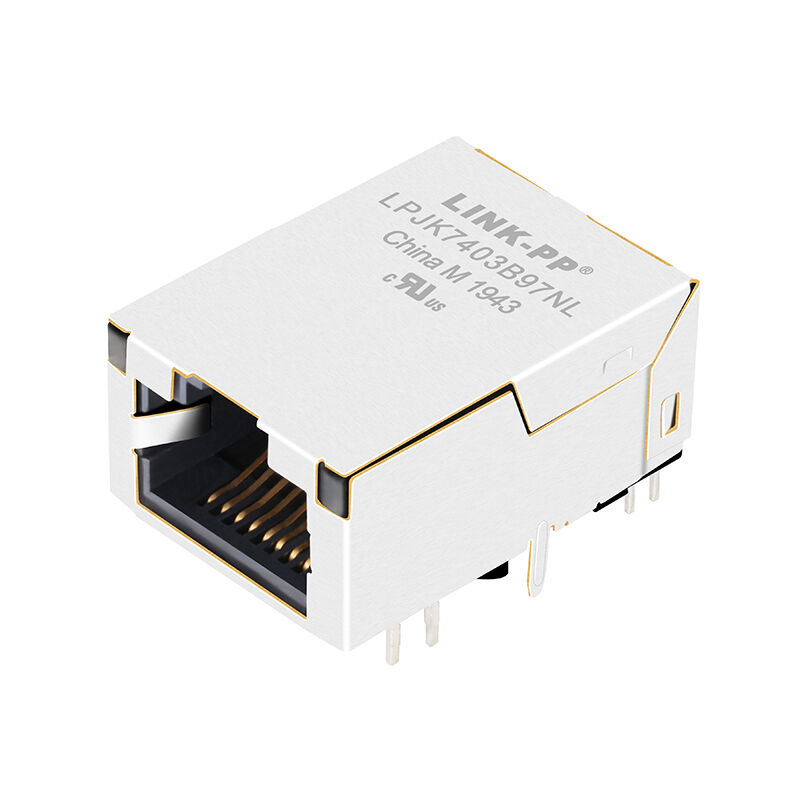

LINK-PP LPJK7403B97NL은 1000Base-TX 네트워킹 애플리케이션용으로 설계된 프리미엄급 단일 포트(1x1) 기가비트 RJ45 Magjack 커넥터입니다. 통합 자기 기능을 갖춘 이 직각 스루홀 커넥터는 고속 이더넷 환경을 위한 뛰어난 신호 무결성과 EMI 억제를 보장합니다. -40~+85섭씨의 산업 작동 온도를 견딜 수 있도록 제작되었으며 사용자 정의 가능한 LED 표시기가 장착된 LPJK7403B97NL은 네트워킹 하드웨어, 통신 및 산업 자동화 설계를 위한 신뢰할 수 있는 선택입니다.
그만큼LPJK7403B97NL고성능이다1×1 기가비트 이더넷 RJ45 MagJack위해 설계된1000Base-TX 네트워킹 애플리케이션. 통합 자기 장치, 1500Vrms 절연, 이중 색상 LED 표시기 및 산업용 등급 작동 온도 기능을 갖추고 있습니다.-40°C ~ +85°C, 이 커넥터는 최신 이더넷 장비를 위한 안정적이고 공간 절약형 솔루션을 제공합니다.
제조자:링크-PP, LPJK7403B97NL은 다음을 준수합니다.IEEE 802.3 요구 사항, 강력한 EMI 성능, 신호 무결성 및 장기적인 신뢰성을 요구하는 네트워킹 장치에 적합합니다.
-기가비트 속도:1000Base-TX 이더넷 애플리케이션에 최적화되었습니다.
-통합 자기학:8mA 바이어스의 350uH 최소 OCL은 강력한 데이터 전송을 보장합니다.
-극한의 온도 내구성:열악한 환경(섭씨 -40 ~ +85도)에서도 안정적인 작동이 가능합니다.
-고품질 차폐:우수한 EMI 보호를 위해 니켈 도금으로 SUS 304-1/2H 차폐.
-글로벌 규정 준수:IEEE 802.3 규격, UL 인증(E484635) 및 RoHS 규격을 준수합니다.
| 매개변수 | 사양 |
|---|---|
| 부품 번호 | LPJK7403B97NL |
| 제조업체 | LINK-PP 국제 기술 유한 회사 |
| 커넥터 유형 | RJ45 MagJack(12P8C, 이더넷) |
| 속도 | 1000Base-TX(기가비트 이더넷) |
| 포트 수 | 1×1 포트 |
| 장착 유형 | 스루홀 |
| 정위 | 90° 직각(측면 삽입) |
| 래치 방향 | 래치업 |
| PoE 기능 | 비PoE |
| EMI 실드 탭 | 없이 |
| 왼쪽 LED | 노란색/녹색(핀 15, 16, 17) |
| 오른쪽 LED | 녹색(핀 13, 14) |
| 패키지 길이 | 0.953인치/24.20mm |
| 패키지 폭 | 0.701인치/17.80mm |
| 패키지 높이 | 0.445인치/11.30mm |
| 매개변수 | 사양 |
|---|---|
| 테스트 조건 | 25°C |
| 회전율(±2%) | 1CT:1CT |
| OCL(개방 회로 인덕턴스) | 최소 350μH @ 100kHz, 100mVrms, 8mA DC 바이어스(0°C~70°C) |
| 삽입 손실(0.5~100MHz) | -0.8dB 최대 |
| 삽입 손실(100~125MHz) | -1.2dB 최대 |
| 반사 손실(0.5~40MHz) | -18dB 최소 |
| 반사 손실(50~100MHz) | -[12-20LOG(f/80MHz)] dB 최소 |
| 누화(0.5~40MHz) | -35dB 최소 |
| 누화(40~100MHz) | -[33-20LOG(f/50MHz)] dB 최소 |
| 공통 모드 제거비(CMRR) | 최소 -30dB(0.5~100MHz) |
| 절연 전압 | 1500Vrms(PHY 측-라인 측) |
| 작동 온도 | -40°C ~ +85°C |
| 매개변수 | 사양 |
|---|---|
| 표준 준수 | IEEE 802.3 사양을 충족합니다. |
| 하우징 재질 | 열가소성 PBT, UL94V-0 |
| 접촉 재료 | 고급 구리 합금 |
| 쉴드 재료 | SUS 304-1/2H, 두께: 0.2mm |
| 쉴드 도금 | 니켈 |
| 접촉 도금 | 금, 접촉 면적 최소 6μin |
| 웨이브 솔더 온도 | 5초 동안 250°C |
다음을 포함하여 광범위한 고속 네트워킹 애플리케이션을 지원하도록 설계되었습니다.
LPJK7403B97NL은통합 RJ45 MagJack 커넥터표준 RJ45 인터페이스와 내장형 LAN 변압기 구성 요소를 결합한 것입니다. 커넥터 하우징 내부에 자기 장치를 통합함으로써 뛰어난 신호 성능과 전기 절연을 유지하면서 PCB 공간 요구 사항이 줄어듭니다.
개별 이더넷 변압기 솔루션과 비교하여 통합된자기를 갖춘 1000Base-TX RJ45 커넥터보드 설계를 단순화하고 개발 주기를 단축하며 전반적인 시스템 신뢰성을 향상시킵니다.
