제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LPJK7403B98NL
지불과 운송 용어
최소 주문 수량: 10/100/25K
가격: $0.5-$1.1
포장 세부 사항: t & r
배달 시간: 3~5일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹
공급 능력: 5kk/월
부품 번호: |
LPJK7403B98NL |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |
부품 번호: |
LPJK7403B98NL |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |

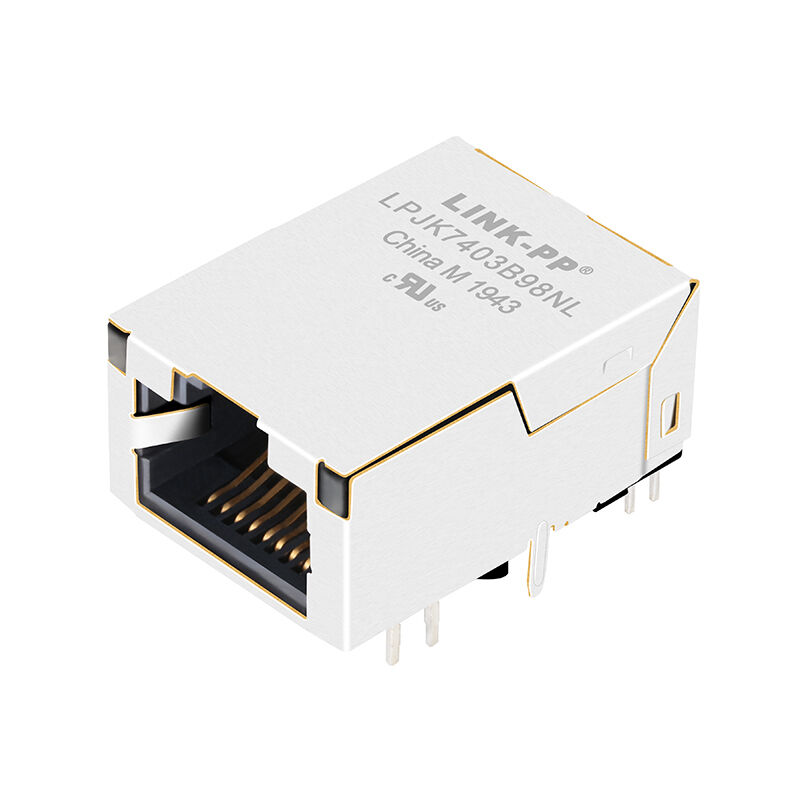

LINK-PP LPJK7403B98NL 저프로필 RJ45 MagJack, 통합 자석. 10/100/1000Base-T 이더넷, 1500Vrms 격리, 11.30mm 프로필, 듀얼 LED 및 IEEE 802.3 컴플라이언스를 지원합니다.
LINK-PP LPJK7403B98NL는 공간 제한 인쇄 회로 보드 (PCB) 를 위해 고도로 신뢰할 수 있고 저 프로필 10/100/1000 Base-T Gigabit RJ45 Magjack입니다. PCB 위 높이는 11m입니다..30mm, 이 8P8C 커넥터에는 탭 업 방향과 고급 통합 자석이 있습니다. 우수한 EMI 억제와 신호 무결성을 위해.커스터마이징 가능한 LED 표시기 (오렌지/녹색 및 노란색) 를 장착하고 극한 산업 환경 (-40 ~ + 85 섭씨) 에서 무결하게 작동하도록 설계되었습니다., LPJK7403B98NL는 현대 통신, 산업 자동화 및 기업 네트워크 장비에 대한 이상적인 네트워크 인터페이스입니다.
| 매개 변수 | 사양 |
|---|---|
| 부문 번호 | LPJK7403B98NL |
| 제품 종류 | 낮은 프로필 RJ45 매그 잭 |
| 커넥터 인터페이스 | 8P8C (RJ45) |
| 이더넷 표준 | 10/100/1000Base-T |
| 포트 구성 | 1x1 |
| 장착형 | 구멍을 통해 |
| 방향성 | 직각 (90°) |
| 잠금 위치 | 탭 위 |
| PCB 위 높이 | 11.30mm |
| 전체 키 | 11.60mm |
| 너비 | 17.80mm |
| 길이 | 24.20mm |
LPJK7403B98NL는 IEEE 전기 사양을 충족하면서 안정적인 기가비트 이더넷 전송을 제공하기 위해 설계되었습니다.
| 매개 변수 | 사양 |
|---|---|
| 회전 비율 | 1CT:1CT (± 2%) |
| OCL | 350μH 미니 @ 100kHz, 100mVrms, 8mA DC bias |
| 격리 전압 | 1500Vrms |
| CMRR | 30dB 미니 (0.5~100MHz) |
| 작동 온도 | -40°C ~ +85°C |
| 빈도 | 최대 |
|---|---|
| 0.5~100MHz | -0.8dB |
| 100~125MHz | -1.2dB |
| 빈도 | 최소 |
|---|---|
| 0.5~40MHz | -18dB |
| 50~100MHz | - [12-20LOG ((f/80MHz) ] dB |
| 빈도 | 최소 |
|---|---|
| 0.5~40MHz | -35dB |
| 40~100 MHz | - [33-20LOG ((f/50MHz) ] dB |
이러한 최적화된 전기적 특성은 신뢰할 수 있는 데이터 전송, 신호 반사 감소, 그리고 초고속 이더넷 네트워크의 우수한 EMI 성능을 보장합니다.
산업 및 상업용 네트워크 장비에서 장기 내구성을 위해 설계되었습니다.
| 매개 변수 | 사양 |
|---|---|
| 표준 | IEEE 802.3 |
| 주택 재료 | 열탄화성 PBT, UL94V-0 |
| 접촉물질 | 구리 합금 |
| 방패 재료 | SUS304-1/2H, 0.2mm 두께 |
| 방패 끝 | 니켈 접착 |
| 접착장 | 금, 최소 6μm |
| 물결 용접기 온도 | 250°C 5초 동안 |
고품질의 소재는 제품 수명 주기에 걸쳐 우수한 용접성, 부식 저항성 및 기계적 내구성을 보장합니다.
이더넷 자석을 RJ45 커넥터에 직접 통합하면 몇 가지 엔지니어링 장점이 있습니다.
이러한 장점은 LPJK7403B98NL를 컴팩트하고 고성능 이더넷 하드웨어에 훌륭한 선택으로 만듭니다.
LPJK7403B98NL는 국제 품질 및 환경 표준을 준수합니다.
| 인증 | 상태 |
|---|---|
| IEEE 802.3 | 준수 |
| UL 인증 | 파일 번호 E484635 |
| RoHS | 준수 (2011/65/EU) |
| 불화성 등급 | UL94V-0 |
