제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,REACH,ISO
모델 번호: LPJ17206AGNL
지불과 운송 용어
부품 번호: |
LPJ17206AGNL |
포트 수: |
2x1 |
걸쇠: |
위 아래로 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |
부품 번호: |
LPJ17206AGNL |
포트 수: |
2x1 |
걸쇠: |
위 아래로 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |

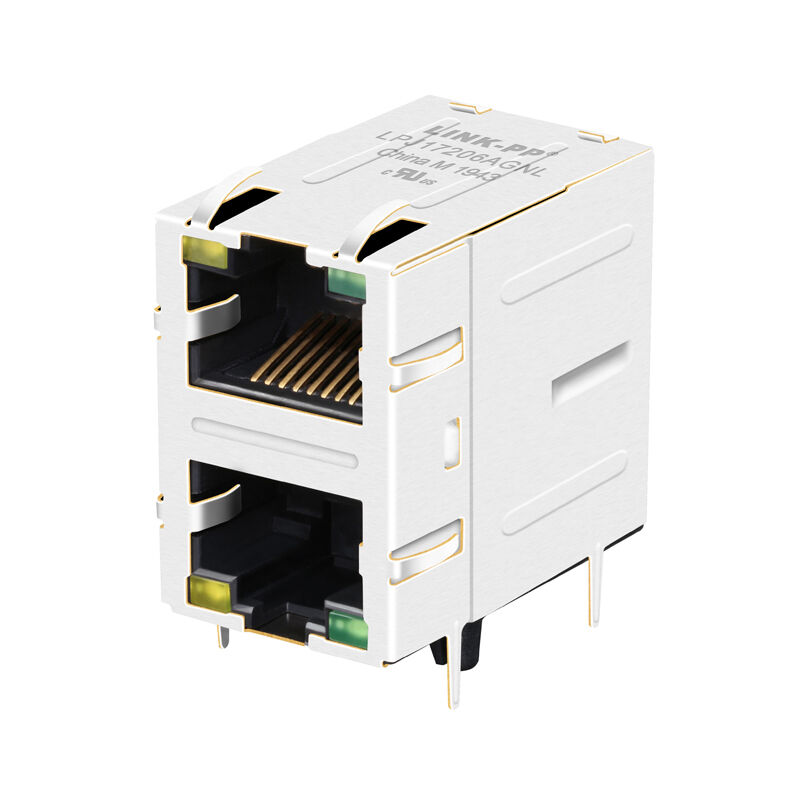

LINK-PP LPJ17206AGNL 2x1 포트 스택 RJ45 커넥터. 안정적인 네트워킹을 위한 10/100 Base-T 통합 자기, EMI 스프링 핑거, LED 표시기 및 산업용 작동 온도(-40~+85℃)가 특징입니다.
LINK-PP LPJ17206AGNL은 안정적인 10/100 Base-T 이더넷 애플리케이션용으로 설계된 고성능 2x1(스택) RJ45 Magjack 커넥터입니다. PCB 공간을 최대화하도록 설계된 이 듀얼 포트 스루홀 커넥터는 통합 자기, 뛰어난 잡음 억제를 위한 내장 EMI 스프링 핑거 및 눈에 잘 띄는 노란색/녹색 LED 표시기를 갖추고 있습니다. -40℃ ~ +85℃의 산업 작동 온도를 견딜 수 있도록 제작된 LPJ17206AGNL은 SOHO 모뎀, 스위치, 허브 및 LOM(LAN-on-Motherboard) 설계에 이상적인 견고하고 공간 절약형 네트워킹 인터페이스를 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 부품 번호 | LPJ17206AGNL |
| 제품 유형 | 자기 장치가 통합된 2×1 RJ45 커넥터 |
| 커넥터 인터페이스 | 8P8C RJ45 |
| 이더넷 표준 | 10/100베이스-T |
| 포트 구성 | 2×1 스택 포트 |
| 장착 유형 | 스루홀 |
| PCB 마운트 | 측면 진입 |
| 정위 | 직각(90°) |
| 래치 방향 | 위쪽과 아래쪽 모두 |
| PoE 지원 | 비PoE |
| EMI 쉴드 | EMI 스프링 핑거 포함 |
| LED 구성 | 왼쪽 노란색 / 오른쪽 녹색 |
| 작동 온도 | -40°C ~ +85°C |
| 패키지 길이 | 28.50mm |
| 패키지 폭 | 17.20mm |
| 패키지 높이 | 25.55mm |
| 매개변수 | 사양 |
|---|---|
| 테스트 조건 | @ 25°C |
| 회전율 | 1CT:1CT (±5%) |
| 개방 회로 인덕턴스(OCL) | 최소 350μH @ 100kHz, 0.1V, 8mA DC 바이어스 |
| 삽입 손실(1~100MHz) | -1.2dB 최대 |
| 반사 손실(1~30MHz) | -16dB 최소 |
| 반사 손실(30~60MHz) | -12dB 최소 |
| 반사 손실(60~80MHz) | -10dB 최소 |
| 반사 손실(80~100MHz) | -8dB 최소 |
| 누화(1~100MHz) | -30dB 최소 |
| 공통 모드 제거(CMRR, 1~100MHz) | -30dB 최소 |
| 절연 전압 | 1500Vrms(PHY 측-라인 측) |
| 작동 온도 | -40°C ~ +85°C |
LINK-PP는 RJ45 MagJack 커넥터, LAN 변압기 및 고속 네트워킹 구성 요소를 포함한 이더넷 연결 제품을 전문으로 하는 전문 제조업체입니다.
LPJ17206AGNL은 다음을 제공합니다.
산업용 네트워킹 장비, 임베디드 시스템, 라우터 또는 이더넷 스위치를 개발하든,10/100Base-T 통합 자기 장치를 갖춘 LPJ17206AGNL 2×1 RJ45 커넥터전문 이더넷 애플리케이션을 위한 안정적이고 컴팩트하며 비용 효율적인 네트워킹 인터페이스 솔루션을 제공합니다.
