제품 상세정보
원래 장소: 중국 광둥
브랜드 이름: LINK-PP
인증: ISO9001,SGS,UL,CE,REACH
모델 번호: LPJG0801ABNL
문서: LPJG0801ABNL.pdf
지불과 운송 용어
최소 주문 수량: 10개
가격: $0.09-$0.85
포장 세부 사항: t & r
배달 시간: 3 일 이내에 재고선
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력: 5kk/월
부품 번호: |
LPJG0801ABNL |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |
부품 번호: |
LPJG0801ABNL |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |

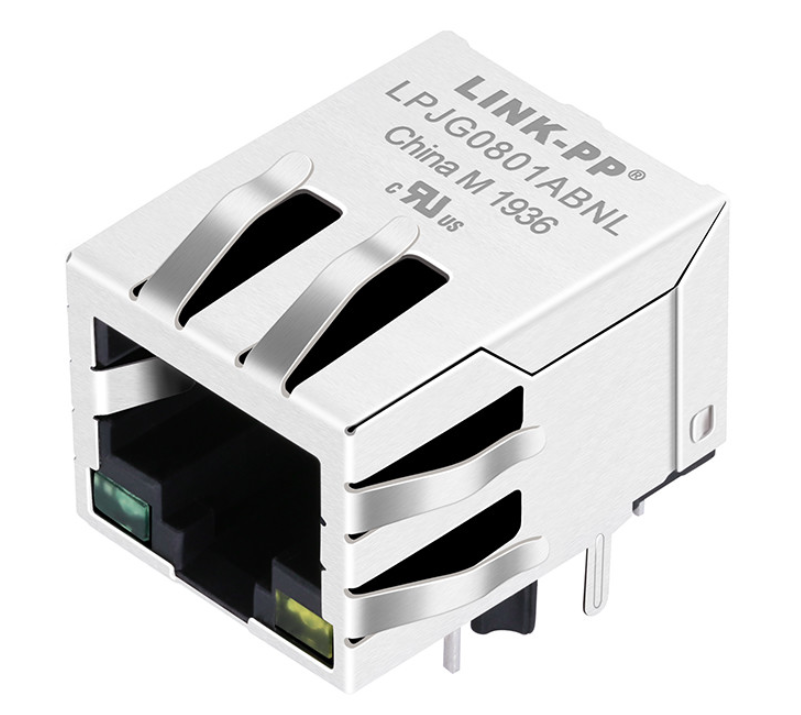

LPJG0801ABNL, 기가비트 RJ45 자기 잭, 1000Base-T RJ45 커넥터, LINK-PP RJ45, 이더넷 Magjack, 1x1 포트 RJ45 스루홀, 차폐형 RJ45 EMI 탭.
LPJG0801ABNL은 기가비트 이더넷(10/100/1000 Base-T) 애플리케이션용으로 특별히 설계된 통합 자기 장치를 갖춘 프리미엄 고성능 1x1 포트 RJ45 암 커넥터입니다. 견고한 네트워킹 하드웨어용으로 설계된 이 90도 직각(측면 입구) Magjack은 뛰어난 EMI 보호 기능과 공간 절약형 통합 기능을 결합합니다.
EMI 스프링 핑거가 내장된 견고한 스테인리스 스틸 쉴드로 구성되었으며 Bob Smith 터미네이션 매칭 네트워크(75Ω 저항기 및 1000pF/2KV 고전압 커패시터)가 통합되어 있습니다. IEEE 802.3 표준, RoHS 지침을 완벽하게 준수하고 UL 인증을 받은 LPJG0801ABNL은 기업 및 소비자 네트워킹 장비에 대한 매우 안정적인 고속 데이터 전송을 보장합니다.
| 매개변수 | 사양 |
|---|---|
| 부품 번호 | LPJG0801ABNL |
| 제조업체 | 링크-PP |
| 제품 유형 | 통합 RJ45 자기학 잭 |
| 포트 구성 | 1×1 |
| 커넥터 유형 | RJ45 암(10P8C) |
| 이더넷 속도 | 10/100/1000BASE-T |
| 장착 유형 | 스루홀 |
| 정위 | 직각(90° 측면 진입) |
| 래치 위치 | 아래에 |
| 방패 | 예 |
| EMI 스프링 핑거 | 예 |
| LED 구성 | 왼쪽 녹색 / 오른쪽 노란색 |
| PoE 지원 | 비PoE |
| 코어 수 | 8 |
| 너비 | 15.94mm |
| 키 | 13.30mm(납땜 핀 및 장착 포스트 제외) |
| 깊이(길이) | 21.25mm |
| 표준 | IEEE 802.3 |
| 인증 | UL(E484635), RoHS |
| 매개변수 | 사양 |
|---|---|
| 이더넷 표준 | 1000BASE-T |
| 회전율 | 1CT:1CT ±5% |
| 개방 회로 인덕턴스(OCL) | ≥350μH @100kHz, 0.1V, 8mA DC 바이어스 |
| 절연 전압 | 1500Vrms(PHY-라인) |
| 삽입 손실 | 1.2dB(1~100MHz) 이하 |
| 반사 손실 |
≥16dB(1~30MHz) ≥12dB(30~60MHz) ≥10dB(60~80MHz) ≥8dB(80~100MHz) |
| 누화 | ≥30dB(1~100MHz) |
| 공통 모드 거부(CMR) | ≥30dB(1~100MHz) |
| 밥 스미스 해고 | 통합 4 × 75Ω 저항기 + 1000pF/2kV 커패시터 |
| 작동 온도 | 0°C ~ +70°C |
| 특징 | 사양 |
|---|---|
| 주택 | PBT + 30% 유리 섬유, UL94V-0 |
| 접촉 재료 | 인청동(C5210R-EH), 0.35mm |
| 접촉 도금 | 선택적 금 도금, ≥6μin |
| 납땜 핀 | 황동(C2680R-H), 0.35mm |
| 방패 | SUS304 스테인레스 스틸, 0.20mm |
| EMI 보호 | 통합 EMI 스프링 핑거 |
| 권장 납땜 | 웨이브 납땜, 250°C / 5초 최대 |
높은 신뢰성의 데이터 통신을 위해 설계된 이 Gigabit Magjack은 다음을 위한 완벽한 구성 요소입니다.
LINK-PP는 이더넷 연결 및 자기 구성 요소에 특화되어 있습니다.25년, 전 세계 네트워킹, 산업 자동화, 통신, 자동차 및 의료 장비 제조업체에 서비스를 제공합니다.
우리의 장점은 다음과 같습니다:
당사의 제품 포트폴리오에는 다음이 포함됩니다.
LPJG0801ABNL은이더넷 자기 장치가 통합된 단일 포트 기가비트 RJ45 커넥터, 지원10/100/1000BASE-T이더넷 애플리케이션.
예. 이더넷 절연 변압기, 공통 모드 초크, Bob Smith 종단 회로, 임피던스 정합 구성 요소 및 커넥터 내부의 고전압 커패시터를 통합합니다.
아니요. 표준 LPJG0801ABNL은 다음을 위해 설계되었습니다.비PoE 기가비트 이더넷응용 프로그램. PoE 지원이 필요한 경우 LINK-PP는 전용 PoE 및 PoE+ MagJack 솔루션을 제공합니다.
통합 자기 장치는 다음을 제공합니다.1500Vrms 절연PHY 측과 케이블 측 사이를 연결하여 IEEE 이더넷 격리 요구 사항을 충족합니다.
커넥터에는 다음이 포함됩니다.
이더넷 PHY에 따라 링크, 활동 또는 속도 표시에 대해 구성할 수 있습니다.
통합 EMI 스프링 핑거는 섀시 접지를 개선하고 EMI(전자기 간섭)를 줄이며 네트워킹 장비가 EMC 규정 준수 요구 사항을 충족하도록 돕습니다.
예. LINK-PP는 다음에 대한 사용자 정의를 지원합니다.
