제품 상세정보
원래 장소: 광둥성, 후이저우
브랜드 이름: LINK-PP
인증: ISO 9001,ISO 14001,UL,SGS,REACH168
모델 번호: LPJD0011DNL
문서: LPJD0011DNL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000/60K
가격: $0.58
포장 세부 사항: 50pcs/트레이, 1000pcs/판지
배달 시간: 3 일 이내에 배송됩니다
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력: 5kk/월
MPN: |
LPJD0011DNL |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
없이 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |
MPN: |
LPJD0011DNL |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
없이 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |

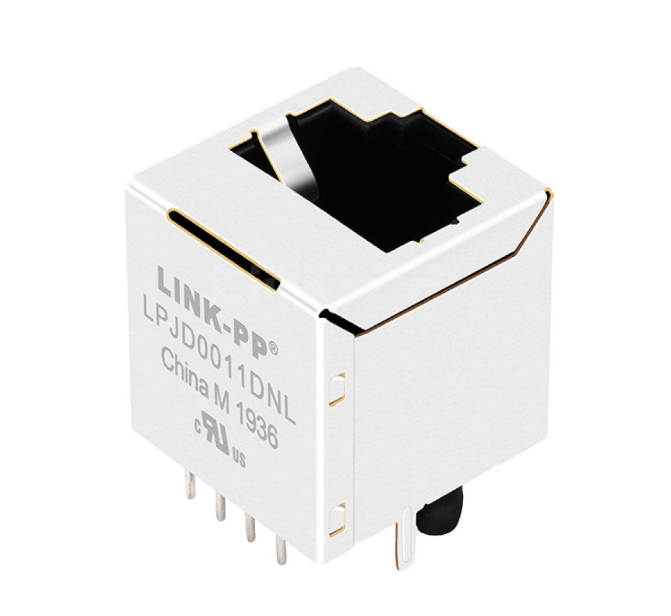

LINK-PP LPJD0011DNL은 매우 안정적인수직(180° 상단 입력) RJ45 Magjack으로10/100Base-T 고속 이더넷 애플리케이션을 위해 설계되었습니다. 절연 자기 부품과 공통 모드 초크를 수직 하우징에 직접 통합하여 PCB 풋프린트를 최소화하고 좁거나 쌓인 인클로저 설계에서 케이블 라우팅을 최적화합니다.
0°C ~ 70°C의 상업용 온도 범위에서 작동하는 LPJD0011DNL은 IEEE 802.3 표준을 완벽하게 준수합니다. EMI를 억제하는 견고한 Bob Smith 종단 회로를 특징으로 하며 LED가 전혀 없어 SOHO 모뎀, 스위치 및 LAN-on-Motherboard(LOM) 애플리케이션에 비용 효율적이고 공간 절약적인 솔루션입니다.
| 기능 | 사양 |
| 제조업체 / 브랜드 | LINK-PP |
| 부품 번호 (MPN) | LPJD0011DNL |
| 제품 유형 | 마그네틱이 있는 수직 RJ45 커넥터 (Magjack) |
| 네트워크 속도 | 10/100 Base-T (고속 이더넷) |
| 장착 각도 / 스타일 | 180° 수직 (상단 입력) / 관통 홀 (THT) |
| 포트 및 접점 | 1x1 포트 / 8P8C |
| LED 옵션 | LED 없음 |
| 치수 (가로 x 세로 x 높이) | 16.00mm x 16.70mm x 16.90mm |
| 작동 온도 | 0°C ~ +70°C |
| 매개변수 | 값 |
| 권선비 (TX / RX) | 1CT : 1CT / 1CT : 1CT |
| 인덕턴스 (OCL) | 350 μH 최소 (@ 100KHz, 0.1V, 8mA DC 바이어스) |
| HiPot (절연 전압) | 1500 Vrms |
| 삽입 손실 | -1.0 dB 최대 (0.3 ~ 100MHz) |
| 반환 손실 (최소) | -18dB (1~30MHz) | -16dB (40MHz) | -12dB (50MHz) | -10dB (60MHz) |
| 누화 및 CMR (최소) | -30dB @ 100MHz (누화) | -20dB @ 100MHz (CMR) |
2. 고급 EMI 억제 (Bob Smith 종단)
3. 고신뢰성 제조
ADSL/VDSL 모뎀, 홈 라우터.
네트워킹:고속 이더넷 허브 및 스위치.
컴퓨팅:LAN-on-Motherboard (LOM) 및 임베디드 PC 보드.
자주 묻는 질문Q: LPJD0011DNL의 장착 방향은 어떻게 되나요?
A: 아니요, LPJD0011DNL은 표준 LAN 이더넷 데이터 전송(Non-PoE)을 위해 설계되었습니다.
A: 0°C ~ 70°C의 표준 상업용 작동 온도 범위를 지원합니다.
A: 아니요, 이 특정 모델(LPJD0011DNL)은 비용 절감 및 PCB 라우팅 단순화를 위해 LED 표시등 없이 설계되었습니다.
A: THT 웨이브 솔더링의 경우, 권장 최대 팁 온도는 265°C이며 5초를 초과하지 않는 시간 동안입니다.
