제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: ISO,SGS,Reach,UL,RoHS
모델 번호: KRJ-CB4.2YGZNL
지불과 운송 용어
최소 주문 수량: 10개
가격: Negotiable & Discount $0.12
포장 세부 사항: t & r
배달 시간: 3 일 이내에 재고선
지불 조건: D/A,D/P,T/T,L/C
공급 능력: 5kk/월
MPN: |
KRJ-CB4.2YGZNL |
통합 자기학: |
비기성 |
포트 수: |
1x1 (단일 포트) |
장착 스타일: |
DIP(스루홀/THT) |
래치 방향: |
TAB-위로 |
차폐: |
차폐 |
LED 구성: |
노랑 / 녹색 |
접촉 도금: |
구성 가능(G/F ~ 50μ") |
작동 온도: |
0℃ ~ +85℃ / -40℃ ~ +85℃ |
기준: |
IEEE 802.3 상술 |
MPN: |
KRJ-CB4.2YGZNL |
통합 자기학: |
비기성 |
포트 수: |
1x1 (단일 포트) |
장착 스타일: |
DIP(스루홀/THT) |
래치 방향: |
TAB-위로 |
차폐: |
차폐 |
LED 구성: |
노랑 / 녹색 |
접촉 도금: |
구성 가능(G/F ~ 50μ") |
작동 온도: |
0℃ ~ +85℃ / -40℃ ~ +85℃ |
기준: |
IEEE 802.3 상술 |

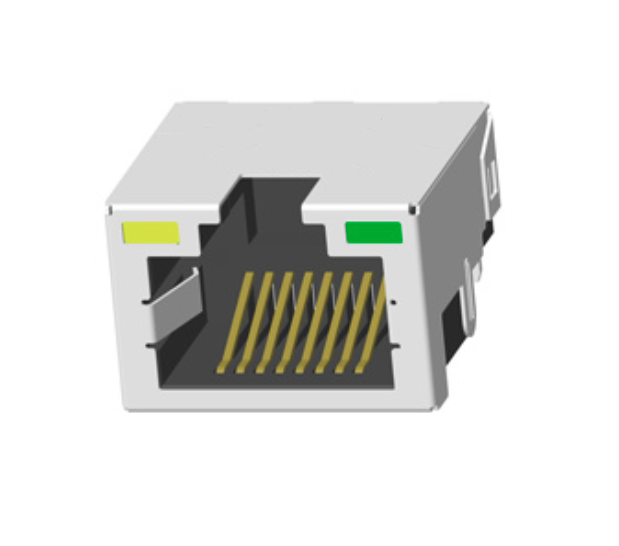

KRJ-CB4.2YGZNL는 매우 신뢰할 수 있는 단일 포트 (1x1) RJ45 모듈식 잭입니다. 표준 로컬 에어리어 네트워크 (LAN) 및 데이터 통신 인터페이스를 위해 설계되었습니다.이 커넥터는 탭-업 락 오리엔테이션과 전통적인 DIP (Through-Hole) 장착 스타일을 갖추고 있습니다.
중요한 것은, 이것은 비자극적인 RJ45 커넥터입니다 (내용 변압기가 없는)이더넷 자석이 이미 PHY 칩에 통합되거나 PCB에 비공개적으로 배치되는 하드웨어 아키텍처에 완벽한 선택이됩니다.견고한 EMI 금속 방패에 둘러싸여 있고 통합 된 노란색과 녹색 LED가 장착되어있는 KRJ-CB4.2YGZNL는 PCB 디자이너에게 비용 효율적이고 공간을 절약하는그리고 네트워크 하드웨어에 대한 고도로 사용자 정의 가능한 물리적 인터페이스.
표준 서식용 커넥터와 달리 KRJ-CB4.2YGZNL는 매우 유연한 접촉 결합 영역 접착 옵션을 제공합니다.구매자는 비용에 민감한 소비자 기기에 대한 골드 플래시 (G / F) 에서 금 두께를 지정할 수 있습니다., 50μ" 금까지 높은 진동, 높은 짝짓기 사이클의 산업 환경에 대한 모든 방법.
이 커넥터는 완전히 EMI 터브를 가진 금속 방패에 둘러싸여 있습니다. 이 패라데이 케이지 디자인은 효과적으로 전자 자기 간섭 (EMI) 을 흡수하고 토지합니다.깨끗한 신호 무결성을 보장하고 최종 제품이 엄격한 FCC/CE EMC 인증서를 통과하도록 도와줍니다..
DGKYD는 KRJ-CB4.2YGZNL를 발송하기 전에 200%의 전기 성능 테스트 (비밀적인 오픈/셔트 커킷 테스트를 포함하여) 에 노출함으로써 최대 신뢰성을 보장합니다.IEEE 802에 완전히 부합합니다..3 기계 표준 및 RoHS 및 REACH에 완전히 적합합니다.
표준 상용 온도 (0°C ~ 85°C) 와 산업용 넓은 온도 (-40°C ~ 85°C) 두 가지 버전으로 제공됩니다.이 RJ45 잭은 사무실 라우터에서 야외 IoT 게이트웨이까지 모든 곳에 배치될 수 있습니다..
| 특징 | 사양 |
| 부품 번호 (MPN) | KRJ-CB4.2YGZNL |
| 커넥터 타입 | 표준 RJ45 모듈식 잭 (CB4.2 시리즈) |
| 포트 구성 | 1x1 (일항) |
| 내부 자석 | 무/무 (무자기) |
| 장착 방식 | DIP / 뚫린 구멍 기술 (THT) |
| 랩 오리엔테이션 | 탭 업 |
| 준수 | IEEE 802.3RoHS, REACH |
| 매개 변수 | 가치 |
| 보호 | 네 (EMI 가어딩 탭이 있는 금속 방호) |
| LED 표시기 | 노란색 (회로에 따라 왼쪽 또는 오른쪽) / 녹색 |
| 콘택트 플래팅 옵션 | G/F, 0.8μ", 1μ", 1.5μ", 3μ", 6μ", 15μ", 30μ", 50μ" |
| 전기 검사 | 200% 오픈/단기 시험 합격 |
| 매개 변수 | 가치 |
| 작동 온도 | 0°C ~ +85°C (표준) 또는 -40°C ~ +85°C (산업) |
| 저장 온도 | -40°C ~ +85°C |
| 추천 된 용접 | 웨브 솔더링 (표준) / 리플로우 솔더링 (선택) / 사용자 지정 |
내부 자석이 없기 때문에 KRJ-CB4.2YGZNL는 매우 다재다능하며 일반적으로 내장 자석이있는 외부 격리 트랜스포머 또는 현대 PHY와 결합됩니다.이상적인 응용 분야는:
KRJ-CB4.2YGZNL을 통합하는 PCB 설계자:
A: 아니, 이것은 비자극적인 RJ45 커넥터입니다. 전기 격리를 달성하기 위해 PCB에 분리된 자기 트랜스포머를 사용해야합니다.
A: 이 맥락에서 DIP (Dual In-line Package) 는 Through-Hole 기술 (THT) 을 의미합니다.커넥터의 핀은 PCB를 통해 구멍을 뚫고 반대쪽에 파동 용접에 삽입하도록 설계되었습니다..
A: 예, 산업용 작동 온도 범위인 -40°C ~ +85°C와 가혹한 환경에 더 두꺼운 금 접착 (50μ "까지) 을 주문할 수 있습니다.
A: 커넥터는 네트워크 링크 상태와 데이터 활동을 표시하는 표준 노란색 및 녹색 LED를 통합했습니다.
A: 표준 버전은 파동 용접에 최적화되어 있습니다. 그러나, 재공류 용접에 호환되는 고온 플라스틱 버전은 요청에 따라 옵션으로 제공됩니다.
