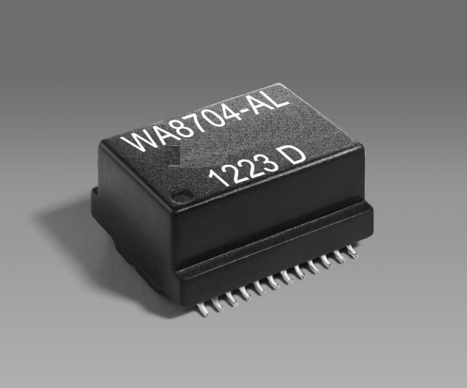

WA8704-ALD 1500Vrms PoE 신호 경로 변압기(150W, IEEE 802.3bt, 기가비트)

PCB 레이아웃에 WA8704-ALD를 통합하는 하드웨어 엔지니어에게:

1. 열 관리:각 케이블 측 중앙 탭에 1.5A DC 전류를 적용하면 대략 15°C의 온도 상승 (환경 25°C에서) 이 발생한다는 것을 알려드립니다.충분한 구리 발사 및 열 통 PCB 설계에서 열을 분산특히 85°C 상한 한계 근처에서 작동하는 경우
2. 리플로우 용접:고도로 내구성이 높은 종착기는 최대 +260°C에서 최대 3개의 40초 리플로우 사이클을 견딜 수 있습니다.내부 스트레스를 방지하기 위해 주기가 한 번에 한 번에 부분들이 실내 온도로 완전히 냉각되도록 허용해야 합니다..
3. SMT용 패키지:부품은 테이프 및 릴 형식으로 공급됩니다. (13-인치 릴 당 250 개의 부품). 플라스틱 테이프는 32.4 mm 폭과 24 mm 주머니 간격으로 고속 자동 픽 앤 위치 기계에 최적화되었습니다.

제품 개요

WA8704-ALD는 프리미엄, 고성능 PoE (Power over Ethernet) 신호 경로 트랜스포머입니다. IEEE 802의 엄격한 요구 사항을 충족하고 초과하도록 특별히 설계되었습니다.3bt 고전력 PoE 표준, 이 표면 마운트 (SMD) 트랜스포머는 차세대 기가 비트 이더넷 (Gbit) 애플리케이션을 위해 설계되었습니다.

각 중앙 탭에서 1.5A로 150W 4쌍 신호 경로를 처리 할 수 있는 WA8704-ALD는 신호 무결성을 손상시키지 않고 전례없는 전력 공급을 제공합니다.기가비트 이더넷의 반환 손실 요구 사항을 크게 초과합니다., 고와트 전력과 함께 순수한 데이터 전송을 보장합니다. 산업용 운영 온도 범위 40 ° C ~ + 85 ° C와 견고한 1500 Vrms 격리이 트랜스포머는 고전력 PoE 스위치를 설계하는 엔지니어들에게 확실한 선택입니다., 첨단 PTZ 카메라, 5G 소형 셀, PoE 스마트 조명 네트워크

주요 특징

1다음 세대의 전력 처리 (IEEE 802.3bt)

가장 까다로운 PoE ++ 애플리케이션을 위해 설계된 WA8704-ALD는 150W 4 쌍 전력 아키텍처를 지원합니다.5 특이한 열효율을 가진 케이블 측 중앙 탭당 DC 전류 (환경 기준 25°C에서 15°C의 온도 상승만을 유발).

2. 결함 없는 기가비트 신호 무결성

전력 공급은 데이터 속도의 비용으로 이루어지지 않아야 합니다. 이 트랜스포머는 표준 기가비트 이더넷 반환 손실 요구 사항을 초과하기 위해 고품질 페리트 코어에 정밀하게 엮여 있습니다.크로스 스토크를 최소화하고 일반 모드 거부의 차원을 최대화합니다..

3높은 신뢰성 고립 및 건설

안전과 내구성은 B2B 하드웨어에서 가장 중요합니다. WA8704-ALD는 1500 Vrms 와일링-투-와일링 격리를 제공합니다.MSL 1 (습기 민감도 수준), 즉 바닥 수명이 제한되지 않습니다 (< 30 ° C / 85% RH) 그리고 재흐름 용접 전에 구운 것이 필요하지 않습니다.

기술 사양

1전기 및 성능 매개 변수

2기계 및 재료 사양

3환경 및 용접 등급

WA8704-ALD PoE 트랜스포머 데이터 시트

대상 애플리케이션

WA8704-ALD는 IEEE 802.3bt 규정을 준수해야 하는 전력 공급 장비 (PSE) 및 전력 장치 (PD) 에 필수적인 수동 구성 요소입니다.

• 네트워크 인프라:고전력 PoE++ 스위치, 중장선, 주입기
• 전기통신:5G 소형 셀과 야외 Wi-Fi 6/6E 액세스 포인트
• 스마트 빌딩 및 보안:판 틸트 줌 (PTZ) IP 카메라, 스마트 LED 조명 시스템 (PoE 조명) 및 액세스 제어 패널.
• 산업용 IoT:산업용 컴퓨터와 원격 센서 허브, 단 케이블 전원 및 고속 데이터 사용이 필요합니다.

자주 묻는 질문

Q: WA8704-ALD 변압기의 최대 전력 처리량은 얼마입니까?

A: WA8704-ALD는 각 중앙 탭에서 최대 1.5 A DC 전류를 가진 150 W 4 쌍 신호 경로를 처리하도록 설계되어 IEEE 802.3bt PoE ++ 응용 프로그램에 완전히 적합합니다.

Q: 이 트랜스포머는 기가비트 이더넷 속도를 지원합니까?

A: 예, Gigabit Ethernet (Gbit) 를 위해 특별히 설계되어 있으며 뛰어난 신호 무결성을 보장하기 위해 표준 반환 손실 요구 사항을 초과합니다.

Q: 격리 전압 (Hi-pot) 등급은 무엇입니까?

A: 트랜스포머는 1 분 동안 1500 Vrms의 견고한 격리 전압을 갖추고 있습니다.

질문: WA8704-ALD는 PCB 조립 중에 습도에 민감합니까?

A: 아니, 습도 민감도 수준 (MSL) 은 1이며, 이는 표준 조건 (<30°C / 85% RH) 에서 제한없는 바닥 수명을 가지고 있으며 재흐름 용접 전에 사전 구리가 필요하지 않습니다.

Q: 이 부품의 정확한 크기는 무엇입니까?

A: 최대 크기는 16.50 mm (길이) x 18.60 mm (폭) x 10.16 mm (높이) 이다. 24 패드 표면 장착 (SMD) 발자국을 사용합니다.
