제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: ISO 9001,ISO 14001,UL,SGS,REACH168
모델 번호: LPJD4536BHNL
문서: LPJD4536BHNL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000/60K
가격: $0.65
포장 세부 사항: t & r
배달 시간: 3 일 이내에 재고선
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력: 5kk/월
MPN: |
LPJD4536BHNL |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |
MPN: |
LPJD4536BHNL |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |

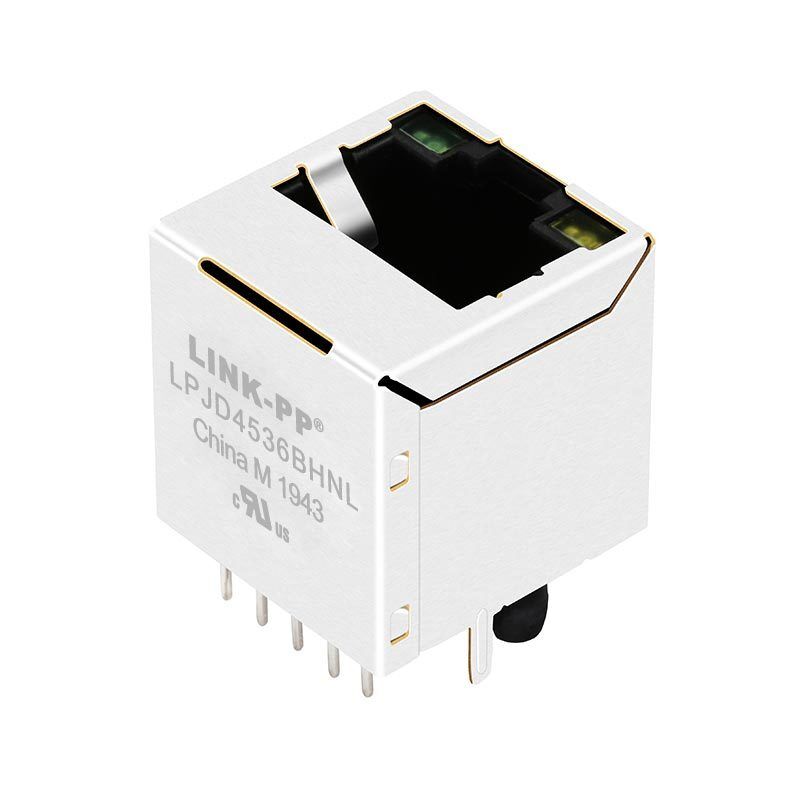

LINK-PP LPJD4536BHNL은고속 1000 Base-T (기가비트 이더넷) 애플리케이션을 위해 설계된 통합 마그네틱이 있는 프리미엄 수직 (상단 진입) RJ45 커넥터입니다. 수평 PCB 공간을 절약하도록 설계된 이 상단 진입 커넥터는 밀집된 네트워크 스위치, 라우터 및 LAN-on-Motherboard (LOM) 설계에 이상적입니다.가혹한 환경을 견딜 수 있도록 제작되었으며, -40°C ~ +85°C의 산업용 작동 온도 범위를 특징으로 합니다. 이 커넥터는 견고한 SUS201 스테인리스 스틸 쉴드 (플러시 패널 장착을 위한 EMI 스프링 핑거 없음)에 수용되어 있으며, UL 인증 (파일 E484635) 및 IEEE 802.3 규격을 준수하여 엔터프라이즈 및 산업용 네트워킹 하드웨어에 최고 수준의 안전성과 신호 무결성을 보장합니다.LED가 있는 LPJD4536BHNL RJ45 커넥터의 주요 특징기가비트 신호 무결성:차폐산업용 신뢰성:
-40°C ~ +85°C의 극한 온도에서 완벽하게 작동할 수 있습니다.수직 공간 최적화:180도 수직 방향으로 케이블을 위에서부터 연결할 수 있어 특정 섀시 설계 및 테스트 장비에 적합합니다.통합 진단:내장된 LED (왼쪽: 녹색, 오른쪽: 노란색)는 네트워크 링크 및 활동에 대한 즉각적인 시각적 피드백을 제공합니다.
| 수직 / 상단 진입 / 스루 홀 (THT) | 작동 온도 |
| -40°C ~ +85°C (산업용 등급) | 하우징 재질 |
| PBT 블랙, UL94V-0 | 접점 재질 |
| 인청동 (T=0.35mm) 6μ" 금 도금 | 차폐 |
| SUS201 스테인리스 스틸 (T=0.2mm), EMI 스프링 핑거 없음 | LED 구성 |
| 왼쪽: 녹색 (565nm) | 오른쪽: 노란색 (585nm) | LPJD4536BHNL 수직 RJ45 커넥터 도면: |
| 전기 사양 @25°C: | 매개변수 |
| 값 | 권선비 |
| 1CT : 1CT (±5%) | 인덕턴스 (OCL) |
| 350 μH 최소 (@ 100KHz, 0.1V, 8mA DC 바이어스) | 절연 전압 (HiPot) |
| -1.2 dB 최대 (1-100MHz) | 반환 손실 (최소) |
| -16dB (1-30MHz) | -12dB (30-60MHz) | -8dB (80-100MHz) | 누화 및 CMR |
| -30dB 최소 (1-100MHz) | LPJD4536BHNL 수직 RJ45 커넥터 애플리케이션 |
| 산업용 IoT 및 자동화: | 산업용 PC, PLC 및 견고한 게이트웨이. |
| 네트워킹 장비: | 기가비트 이더넷 허브, 스위치 및 SOHO ADSL 모뎀. |
| 컴퓨팅: | LAN-on-Motherboard (LOM) 및 상단 진입 액세스가 필요한 임베디드 시스템. |
| LPJD4536BHNL 기가비트 수직 RJ45 주문 | LED가 있는 LPJD4536BHNL 1000Base-T RJ45 수직 커넥터를 찾고 계십니까? |
