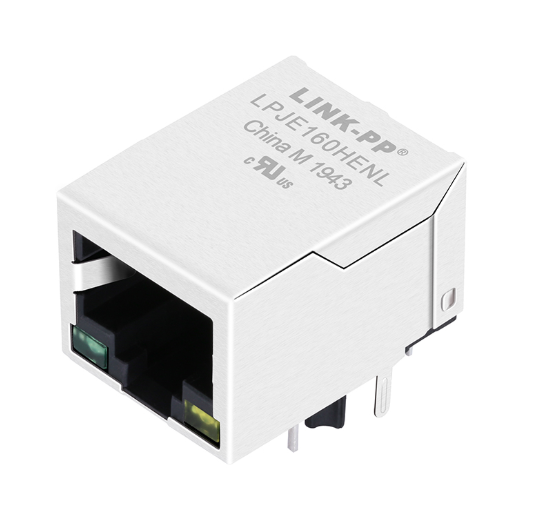

LPJE160HENL 탭 다운 RJ45 모듈러 잭 (녹색/노란색 LED 포함, 산업용 등급)

LINK-PP LPJE160HENL은 통합 마그네틱(Non-MagJack / 직접 패스스루) 없이 엔지니어링된 견고한 단일 포트(1x1) 8P8C 차폐 RJ45 모듈러 잭입니다. 공간 절약형 탭 다운(래치 다운) 방향으로 설계되었으며 통합 녹색 및 노란색 LED 상태 표시등이 특징이며, 21.30mm의 컴팩트한 깊이 프로파일을 제공합니다. 이는 표준 MagJack 커넥터보다 30% 이상 짧습니다.

-40°C ~ +85°C의 확장된 산업 온도 범위에서 안정적으로 작동하는 LPJE160HENL은 1000V AC 절연 내전압, 내구성이 뛰어난 50μ인치 금 도금 접점, UL 94V-0 난연성 열가소성 하우징(UL 인증: 파일 E484635)을 갖추고 있습니다. 외부 개별 변압기 토폴로지, 고전압 의료/산업용 절연 또는 RS-485, RS-232, CAN 버스, DMX-512 및 Modbus를 포함한 비 이더넷 직렬 버스 인터페이스가 필요한 하드웨어 설계에 최적의 상호 연결 선택입니다.

[엔지니어링 액션 허브]

• 🗗 [공식 엔지니어링 도면 LP09102425 다운로드 (LPJE160HENL.pdf)]
• 🗎 [3D STEP 모델 및 ECAD 풋프린트 다운로드 (Altium / KiCad / OrCAD)]
• 🎁 [무료 엔지니어링 평가 샘플 요청]
• 🖙 [직접 제조업체 가격 견적 요청 (RFQ)]

기술 사양 및 파라메트릭 데이터

1. 일반 및 기계 사양

2. 전기 사양 (@ 25°C)

3. 통합 LED 광학 및 전기 사양

역극성 레이아웃 오류를 방지하기 위해 내부 LED 회로 및 광학 파라미터는 다음과 같이 정의됩니다.

왼쪽 LED (녹색)                 오른쪽 LED (노란색)
      핀 9 (+)                        핀 11 (+)
        ┌───┬───┐                            ┌───┬───┐
        │   │   │                            │   │   │
        └───┴───┘                            └───┴───┘
      핀 10 (-)                       핀 12 (-)

4. 환경 및 납땜 프로파일

• 작동 온도 범위: -40°C ~ +85°C (진정한 산업용 확장 등급)
• 보관 온도 범위: -40°C ~ +85°C
• 웨이브/리플로우 납땜 열 제한: 최대 250°C 팁 온도, 5초

LPJE160HENL RJ45 모듈러 잭 데이터시트 - 기계

비자석 RJ45를 선택하는 이유?

MagJack이 표준 PC 네트워킹을 지배하는 동안, 비자석 LPJE160HENL은 산업 및 비 이더넷 애플리케이션 전반에 걸쳐 중요한 아키텍처 문제를 해결합니다.

1. 비 이더넷 직렬 프로토콜 (RS-485 / CAN / DMX-512) 통합 변압기는 DC/저주파수를 차단합니다. LPJE160HENL은 DC/직렬 데이터의 완전한 패스스루를 허용합니다.
2. 2고절연 의료 / 개별 마그네틱 PCB에 특수 4kV~6kV 강화 절연 개별 변압기를 페어링할 수 있습니다.
3. 컴팩트한 21.30mm 깊이 (공간 제약 인클로저) 일반 MagJack(32mm 이상 깊이)보다 10mm 이상 짧아 전면 패널에서 백플레인까지의 공간을 크게 줄입니다.

기계적 치수 및 권장 PCB 레이아웃

권장 PCB 레이아웃 치수 (평면도)

            15.80mm [폭]
     ┌───────────────────────────┐
     │  [전면 결합 캐비티]      │
     │                             │
     │  (2-Ø3.25) 위치 페그    │  간격: 12.93mm
     │  (2-Ø1.70) 차폐 탭      │  간격: 15.50mm
     │                             │
     │  핀 9-12 (LED)            │  피치: 2.54mm
     │  핀 1-8  (신호 접점)     │  피치: 1.27mm 오프셋 / 2.54mm 행
     └───────────────────────────┘
              21.30mm [깊이]

• 전체 외부 치수: 15.80mm (폭) × 13.70mm (PCB 위 높이) × 21.30mm (깊이).
• 위치 페그 직경: 기계적 비틀림 방지 안정화를 위해 12.93mm 중심 간격으로 2× Ø3.25mm 구멍.
• 차폐 접지 포스트 간격: 견고한 패널 접지 본딩을 위해 15.50mm 간격으로 2× Ø1.70mm 구멍.
• 신호 접점 간격: 엇갈린 이중 행에 8× Ø0.90mm 구멍 (1.27mm 열 피치, 2.54mm 행 피치).

포장, 소싱 및 마스터 카톤 물류

LPJE160HENL은 자동 픽앤플레이스 삽입 및 표준화된 조립 라인에 맞춰 설계된 맞춤형 성형, 정전기 방지(ESD) 안전 트레이로 제공됩니다.

• 1차 포장 (트레이): 성형 트레이당 50개.
• 스택 구성: 수직 스택당 20개 트레이 (1,000개).
• 마스터 카톤 포장: 마스터 카톤당 2 스택 = 40개 트레이 = 2,000개.
• 마스터 카톤 치수: 525mm × 300mm × 235mm.
• 표준 공장 리드 타임: 2-4주 (동적 OEM 예측을 위한 버퍼 재고 유지).
• 배송 서류: 적합성 인증서 (CoC), RoHS 준수 선언서, 포장 목록 및 전체 로트 추적성.

자주 묻는 질문

Q1: LPJE160HENL과 RJ45 MagJack의 기능적 차이점은 무엇입니까?

A: LPJE160HENL에는 내부 자기 변압기나 초크 코일이 포함되어 있지 않습니다. 직접적인 물리적 패스스루 커넥터입니다. 이 부품으로 표준 10/100/1000BASE-T 이더넷 포트를 설계하는 경우 PCB에 개별 자기 변압기를 배치해야 합니다. 반대로, RJ45를 통해 RS-485, CAN 버스 또는 독점 DC 시스템을 설계하는 경우 비자석 설계는 DC 신호의 유도성 단락을 방지하기 위해 필수적입니다.

Q2: 통합 LED의 정확한 핀 극성은 무엇입니까?

A: 엔지니어링 도면에 따르면:

• 왼쪽 LED (녹색): 핀 9는 양극(+), 핀 10은 음극(-).
• 오른쪽 LED (노란색): 핀 11은 양극(+), 핀 12는 음극(-).

Q3: "탭 다운" 방향의 기계적 의미는 무엇입니까?

A: "탭 다운" (또는 래치 다운)은 RJ45 케이블 플러그 릴리스 래치가 PCB 표면을 향해 아래쪽을 향하고 있음을 의미합니다. 이 설계는 RJ45 포트 바로 위에 장착된 상단 섀시 립, 딸 보드 또는 디스플레이 베젤과의 기계적 간섭을 방지합니다.

Q4: LPJE160HENL은 열악한 산업 환경에 적합합니까?

A: 예. 0°C ~ +70°C만 정격된 표준 상용 모듈러 잭과 달리 LPJE160HENL은 -40°C ~ +85°C의 작동 온도에 대해 완전히 정격되었으며, 높은 내구성의 750회 결합 주기 접점 정격을 특징으로 하며 UL 94V-0 난연 인증(파일 E484635)을 받았습니다.
