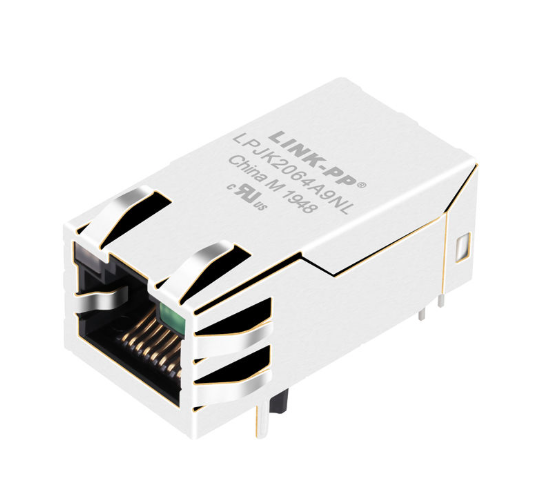

LPJK2064A9NL 1000BASE-T RJ45 커넥터(LED 및 PoE 지원 포함)

그만큼LINK-PP LPJK2064A9NLPoE(Power over Ethernet)가 필요한 고밀도 네트워킹 애플리케이션용으로 설계된 산업용 등급의 ​​단일 포트(1x1) 기가비트(1000BASE-T) RJ45 통합 커넥터 모듈(ICM/Magjack)입니다. 통합 1CT:1CT 절연 변압기, 공통 모드 필터링, Bob Smith 75Ω 종단, 다중 접점 EMI 스프링 핑거 및 듀얼 통합 LED를 갖춘 이 제품은 작은 설치 공간에서 강력한 신호 무결성과 1500Vrms 절연을 제공합니다.

• 🔘[ 공식 데이터시트 다운로드(LPJK2064A9NL.pdf) ]
• 🔘[ 즉시 견적 요청 (견적요청) ]
• 🔘[ 무료 엔지니어링 샘플 주문(24~48시간 내 배송) ]
• 🔘[ CAD 기호 및 3D STEP 모델 다운로드 ]

주요 기술 스냅샷

전기 사양

LPJK2064A9NL에 대한 전기 사양은 다음과 같습니다.25°C.

이러한 사양은 부품을 기계식 RJ45 잭만으로 처리하는 대신 통합 자기 인터페이스를 평가하는 데 필요한 전기적 성능 기준을 제공하기 때문에 기가비트 이더넷 PCB 설계용 커넥터를 검증할 때 특히 관련이 있습니다.

1000BASE-T RJ45 커넥터 데이터시트 - 기계 및 PCB 레이아웃:

LPJK2064A9NL PoE RJ45 커넥터의 주요 특징:

LPJK2064A9NL은 이더넷 애플리케이션을 위한 통합 자기, EMI 스프링 핑거, LED 표시기 및 PoE 지원 기능을 갖춘 1×1 1000BASE-T RJ45 커넥터입니다.

• 1000BASE-T 기가비트 이더넷인터페이스
• 통합 이더넷 자기 장치
• 1×1 단일 포트 RJ45구성
• EMI 스프링 핑거차폐용
• 통합 LED 표시기
• 왼쪽녹색/노란색 이중 색상 LED
• 오른쪽녹색 LED
• 다음을 위해 설계됨PoE 애플리케이션
• 350μH 최소 OCL
• 1500Vrms 절연PHY 측과 라인 측 사이
• 작동 온도: 0°C ~ +70°C
• 직각관통 구멍 장착
• PBT + 30% 유리섬유 하우징
• UL94-V0주택 재료
• C5210R-EH 인청동 접점
• 금도금 접촉 영역,≥6μin
• EMI 스프링 핑거가 있는 SUS 304-1/2H 스테인리스 스틸 실드
• RoHS 준수
• UL 인증,파일 번호 E484635
• 다음에 따라 설계되었습니다.IEEE 802.3요구 사항

내부 회로도 및 핀 할당

LPJK2064A9NL은 완전한 1000BASE-T 전이중 작동을 위한 일치하는 4채널 차동 인터페이스, 통합 Bob Smith 패시브 터미네이션 및 전용 PoE(Power over Ethernet) 중앙 탭 경로를 갖추고 있습니다.

도식적 아키텍처 하이라이트

PHY 측면 연결(핀 1~12):

• 채널 1: MD1+(핀 11), MDCT1(핀 12), MD1-(핀 10)
• 채널 2: MD2+(핀 4), MDCT2(핀 6), MD2-(핀 5)
• 채널 3: MD3+(핀 3), MDCT3(핀 1), MD3-(핀 2)
• 채널 4: MD4+(핀 8), MDCT4(핀 7), MD4-(핀 9)

PoE DC 주입 핀(핀 13-16):VC+ (핀 13, 핀 15) 및 VC− (핀 14, 핀 16) 350mA 연속 균형 전류 정격의 케이블 측 변압기의 중앙 탭을 통해 직접 전원을 라우팅합니다.

통합 공통 모드 및 과도 보호:

• 케이블 측 종단: 내장4×75Ω직렬로 연결된 절연 저항4×22nF커패시터.
• 고전압 디커플링: 고전압 1000pF/2kV1000pF/2kV커패시터는 외부 금속 차폐 접지(SHIELD)에 직접 연결됩니다.

PoE 애플리케이션 지원

LPJK2064A9NL이 설계되었습니다.PoE 애플리케이션용최대 연속 평형 DC 라인 전류를 다음과 같이 지정합니다.57VDC에서 350mA

의도한 PoE 아키텍처에 맞게 커넥터를 검증할 때 지정된 회선측 전류 성능을 고려해야 합니다.

제품은 또한 제공합니다PHY 측과 라인 측 사이의 1500Vrms 절연, 절연된 이더넷 인터페이스의 중요한 전기적 특성입니다.

완전한 PoE 구현을 위해 시스템 설계자는 PoE PSE/PD 회로, PHY, 보호 구성 요소, PCB 레이아웃, 열 조건 및 적용 가능한 IEEE 802.3 요구 사항과 함께 RJ45 자기 인터페이스를 평가해야 합니다.

중요한:350mA/57VDC 사양 자체가 보장된 PoE 전력 등급 등급으로 해석되어서는 안 됩니다. 적용 가능한 PoE 전력 수준은 전체 제품 사양 및 시스템 구현을 통해 결정되어야 합니다.

LED가 있는 RJ45 커넥터의 응용

• SOHO 및 광대역 네트워킹: ADSL/VDSL 모뎀, Wi-Fi 6/7 액세스 포인트, GPON ONU.
• 임베디드 및 컴퓨팅: LOM(LAN-on-Motherboard), 산업용 PC(IPC), 싱글 보드 컴퓨터(SBC).
• 엔터프라이즈 스위칭 및 라우팅: 16/24/48포트 관리형 네트워크 스위치, 코어 네트워크 허브, 라우터.
• PoE 전원 공급 장치(PD) 및 PSE: IP 감시 카메라, VoIP 단말기, IoT 게이트웨이, 스마트 조명 컨트롤러.

하드웨어 엔지니어의 레이아웃 및 EMC 체크리스트

1, 섀시 접지 대 디지털 접지:
디지털 회로 접지(DGND)를 커넥터의 외부 금속 차폐 핀에 직접 연결하지 마십시오. LPJK2064A9NL에는 저주파 DC 절연을 유지하면서 중앙 탭에서 섀시 실드까지 고주파 잡음을 안전하게 결합하는 내부 1000pF/2kV 커패시터가 포함되어 있습니다.

2. 차등 쌍 라우팅:
4개 쌍(MD1± ~ MD4±)이 모두 100Ω 차동 임피던스 제어 쌍으로 라우팅되는지 확인하십시오. 쌍 내 길이 일치를 ±5mils 이내로 유지하고 비아를 통한 레이어 전환을 최소화합니다.

3. PoE 전류 추적:
핀 13, 14, 15, 16에서 온보드 PoE 컨트롤러 또는 PD 브리지까지 확장되는 트레이스는 열 상승 없이 연속 350mA DC 전류를 처리할 수 있도록 충분한 트레이스 폭(1온스 구리의 경우 최소 25~30밀)으로 크기를 조정해야 합니다.

4. 패널 접지:
주변 EMI 스프링 핑거가 금속 전면 패널 베젤에 대해 일관된 360도 스프링 접촉을 유지하여 125MHz 이더넷 기본 주파수에서 RF 누출을 방지하도록 합니다.

 자주 묻는 질문

Q1: LPJK2064A9NL 커넥터와 비 PoE 기가비트 RJ45 커넥터의 주요 차이점은 무엇입니까?

답변: LPJK2064A9NL에는 57VDC에서 최대 350mA 연속 전류를 전달할 수 있는 절연된 중앙 탭 DC 출력 라인(핀 13~16)이 통합되어 있습니다. 표준 비PoE Magjack은 이러한 중앙 탭을 Bob Smith 종단 저항에만 내부적으로 연결합니다. 이 저항기는 직류를 전달할 수 없으며 PoE 전압에 노출되면 소손됩니다.

Q2: 핀 19와 핀 20의 이중 색상 LED를 어떻게 제어합니까?

답변: 핀 19와 20은 역병렬 이중 다이오드 쌍에 연결됩니다. 녹색을 켜려면 핀 20을 HIGH(1.8V∼2.6V)로 구동하십시오.1.8V∼2.6V) 및 핀 19 LOW. 노란색을 켜려면 핀 19를 HIGH 및 핀 20을 LOW로 구동하여 드라이브 상태를 반전시킵니다. 두 GPIO 라인이 모두 동일한 논리 상태로 유지되면 LED는 꺼진 상태로 유지됩니다.

Q3: LPJK2064A9NL을 전압 모드 및 전류 모드 이더넷 PHY 모두와 함께 사용할 수 있습니까?

대답: 그렇습니다. LPJK2064A9NL은 4개 채널 변압기 모두에서 대칭적인 1CT:1CT 권선비를 활용합니다. 이는 전압 모드 PHY(중앙 탭이 디커플링 커패시터를 통해 접지로 종료되는 곳) 및 전류 모드 PHY(중앙 탭이 PHY 공급 전압에 연결되는 곳(예: +3.3V 또는 +2.5V))와 원활하게 인터페이스됩니다.

Q4: LPJK2064A9NL은 PoE+(IEEE 802.3at) 또는 PoE++(IEEE 802.3bt)를 지원합니까?

답변: 아니요. LPJK2064A9NL의 정격 최대 밸런스 라인 전류는 57VDC에서 연속 350mA이며 이는 IEEE 802.3af(PoE 유형 1, 최대 15.4W)에 부합합니다. 고전력 PoE+(600mA, 30W) 또는 PoE++ 애플리케이션의 경우 업그레이드된 600mA/1000mA 자기 시리즈에 대해 LINK-PP에 문의하세요.
