SM13072APEL AEC-Q200 10/100 Base-T LAN 변압기 개별 LAN 자기 장치

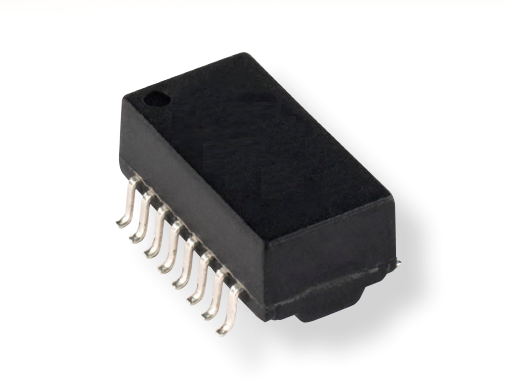

SM13072APEL은 혹독한 자동차 및 산업 환경을 위해 특별히 설계된 고신뢰성 표면 실장형(16핀 SOIC) 이산형 10/100 Base-T 이더넷 펄스 변압기 모듈입니다. 완전 밀봉 구조, 자동 코일 와인딩 및 케이블 측 통합 공통 모드 초크를 사용하여 +125°C까지의 연속 작동, 강력한 차동 노이즈 내성(DCMRR: -35dB) 및 1500Vrms / 2250Vdc의 이중 절연을 제공합니다.

SM13072APEL 핵심 사양 요약

SM13072APEL 전기적 특성

아래의 모든 전기 사양은 별도로 명시되지 않는 한 25°C에서 지정됩니다.전기 매개변수시험 조건

개방 회로 인덕턴스(OCL)는 10/100 이더넷 변압기의 주요 선택 매개변수입니다. SM13072APEL은 100kHz, 0.1V 및 8mA DC 바이어스에서 최소 350μH를 지정합니다.

대체 10/100 LAN 변압기를 비교하는 엔지니어는 테스트 조건 없이 인덕턴스 값을 비교하는 대신 동일한 측정 조건에서 OCL을 평가해야 합니다.

신호 무결성을 위한 낮은 누설 인덕턴스SM13072APEL은 송신 및 수신 채널 모두에 대해 최대 0.5μH 누설 인덕턴스를 지정합니다. 낮은 누설 인덕턴스는 변압기의 의도된 고주파 결합 특성을 유지하는 데 도움이 됩니다.지정된 권선 정전 용량도 최대 35pF로 제한되며, 이는 고주파 신호 동작 및 변압기 호환성을 평가할 때 관련이 있습니다.

SM13072APEL LAN 자기학 데이터시트

전기 회로도 및 핀 구성

SM13072APEL은 두 개의 대칭적인 1:1 채널(송신 TX 및 수신 RX)을 통합합니다. 공통 모드 초크(CMC)는 PCB 접지 시스템에 들어가기 전에 공통 모드 전자기 노이즈를 감쇠시키기 위해 케이블 측(핀 14/16 및 9/11)에 위치합니다.송신 채널(TX) 수신 채널(RX) PHY 측 케이블 측 PHY 측 케이블 측 핀 1 (TD+) ───┬─── ┌─── 핀 16 (TX+) 핀 6 (RD+) ───┬─── ┌─── 핀 11 (RX+) ) ( ) ( 핀 2 (CT) ───┬─── ┌─── 1:1 ───┬─── 핀 15 (CT) 핀 7 (CT) ───┬─── ┌─── 1:1 ───┬─── 핀 10 (CT) ) ( [공통 모드 ) ( [공통 모드 핀 3 (TD-) ───┴─── └─── 초크] 핀 14 (TX-) 핀 8 (RD-) ───┴─── └─── 초크] 핀 9 (RX-) *참고: 핀 4, 5, 12, 13은 연결 없음(NC)입니다.핀 할당 테이블

핀 #핀 이름신호 유형

설명

연결 대상

1TD+입력

송신 차동 양극(1차)

이더넷 PHY TX+ 출력

6.90 ± 0.25mm (0.272 ± 0.010인치)

전체 폭(리드 간):9.50 ± 0.25mm (0.374 ± 0.010인치)패키지 높이:

5.65 ± 0.25mm (0.222 ± 0.010인치)
리드 피치:

1.27 ± 0.05mm (0.050 ± 0.002인치)
리드 폭: 0.46 ± 0.05mm (0.018 ± 0.002인치)행 간 중심 간격:8.89 ± 0.25mm (0.350 ± 0.010인치)

권장 PCB 랜딩 패턴
패드 폭:

0.76mm (0.030인치)

패드 피치:

• 1.27mm (0.050인치)패드 행 간격:
• 내부 간격 7.10mm (0.280인치) ~ 외부 간격 10.50mm (0.413인치)권장 패드 길이:
• 1.70mmPCB 풋프린트 설계 참고 사항
• SM13072APEL 풋프린트를 설계하거나 검토할 때 권장 PCB 랜딩 패턴을 따라야 합니다. 특히 엔지니어는 PCB 출시 전에 1.27mm 리드 피치, 8.89mm 행 간 중심 간격 및 권장 0.76mm 패드 폭을 확인해야 합니다. 제조업체의 권장 레이아웃은 각각 내부 및 외부 간격에 대해 7.10mm 및 10.50mm 패드 행 치수를 지정합니다.테이프 및 릴 사양
• 캐리어 테이프 폭:24.00 ± 0.30mm (0.945 ± 0.012인치)
• 포켓 캐비티 피치:16.00mm (0.630인치)
• 릴 직경:330.0 ± 2.0mm (13.0인치)

총 릴 두께:

• 30.5mm (1.201인치) 최대표준 패키지 수량(SPQ):
• 600개/릴자주 묻는 질문
• Q1: SM13072APEL은 자동차 응용 분야에 적합합니까?답변: 예. SM13072APEL은 AEC-Q200 인증을 받았으며 -40°C ~ +125°C의 확장된 작동 온도 범위에 대해 등급이 매겨져 있습니다. 밀봉된 16핀 SMD 구조는 자동차 이더넷 서브시스템, 온보드 진단(OBD), 인포테인먼트, 배터리 관리 시스템(BMS) 및 혹독한 산업 네트워킹에 적합합니다.
• Q2: SM13072APEL의 주요 인덕턴스 및 권선비 값은 무엇입니까?답변: SM13072APEL은 송신(TD:TX) 및 수신(RD:RX) 채널 모두에 대해 ±2%의 허용 오차를 갖는 대칭적인 1:1 권선비를 특징으로 합니다. 100kHz, 0.1V, 8mA DC 바이어스 조건에서 테스트 시 최소 350μH의 개방 회로 인덕턴스(OCL)를 유지합니다.
