부품 번호: |
LPJD0713BENL |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |
부품 번호: |
LPJD0713BENL |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
없이 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |

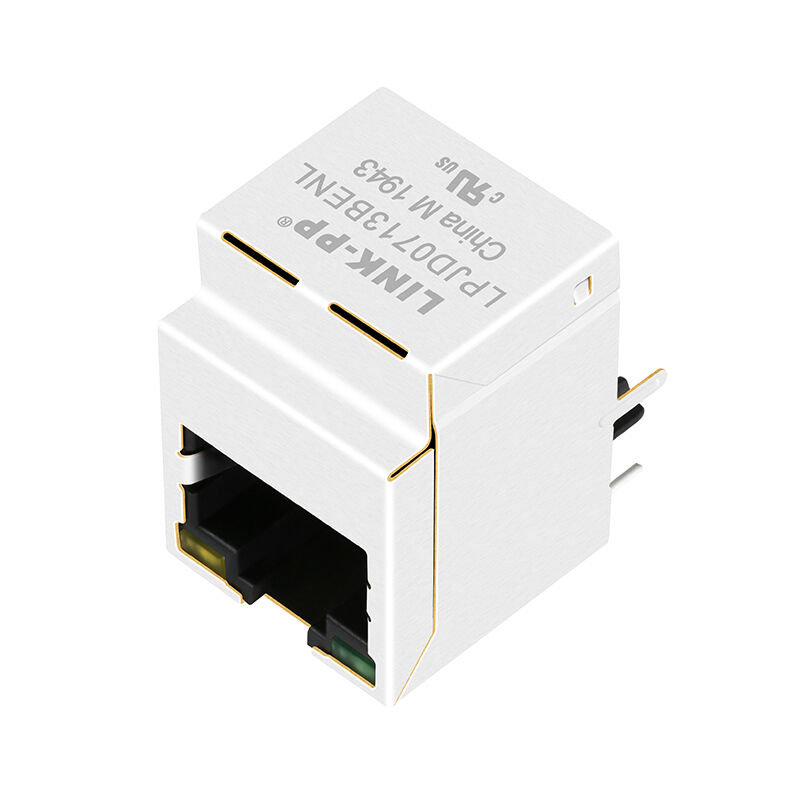

LINK-PP LPJD0713BENL 는 산업 등급의 단일 포트(1x1) 수직(상단 진입/180도 직선) 기가비트 이더넷(1000BASE-T) RJ45 통합 커넥터 모듈(ICM/Magjack)입니다. 공간 제약이 있는 캐리어 보드, 블레이드 서버, 테스트 계측기 및 상단 액세스 케이블 연결이 필요한 DIN 레일 산업용 PC를 위해 특별히 설계되었으며, 1CT:1CT 자기 절연 변압기, 1차측 필터링 커패시터, 내부 Bob Smith 종단 네트워크, 금속 EMI 차폐 및 듀얼 상태 LED를 컴팩트한 스루홀 프로파일에 통합합니다.
| 매개변수 | 사양 | 엔지니어링 이점 |
|---|---|---|
| 커넥터 방향 | 수직 / 상단 진입 (180도 직선) | PCB 가장자리 공간 절약; 직접적인 상단 패널 케이블 삽입 가능 |
| 이더넷 속도 | 1000BASE-T (기가비트 이더넷) | IEEE 802.3에 따른 전이중 기가비트 규격 준수 |
| 권선비 | 1CT : 1CT ±5% | 주요 기가비트 PHY와 호환되는 대칭 1:1 비율 |
| 개방 회로 인덕턴스 (OCL) | 350 μH 최소 (@ 100 kHz, 0.1 V, 8 mA DC 바이어스) | 직접 DC 불균형 전류 하에서의 코어 포화 방지 |
| 절연 내압 (Hipot) | 1500 Vrms 최소 (PHY 측 대 라인 측) | 시스템과 케이블 간의 고전압 과도 보호 |
| 1차측 필터링 | 내장형 4× 0.01 μF 디커플링 커패시터 | 통합 AC 접지 경로; 외부 개별 커패시터 수 감소 |
| 케이블 측 종단 | 통합 Bob Smith (4× 75 Ω + 1000 pF / 2 kV) | 공통 모드 케이블 반사 감쇠를 외부 차폐로 직접 전달 |
| 좌측 LED | 단색: 녹색 (565 nm) | 전용 링크/연결 상태 표시등 (핀 13+/14-) |
| 우측 LED | 단색: 노란색 (585 nm) | 전용 활동/데이터 전송 표시등 (핀 11+/12-) |
| 기계적 높이 | 22.0 ± 0.35 mm 총 높이 | 수직 모듈식 보드 대 패널 연결을 위한 표준화된 프로파일 |
| 매개변수 | 시험 조건 | 사양 한계 |
|---|---|---|
| 권선비 | 100 kHz, 0.1 V | 1CT : 1CT ±5% |
| 개방 회로 인덕턴스 (OCL) | 100 kHz, 0.1 V, 8 mA DC 바이어스 | 350 μH 최소 |
| 삽입 손실 | 1 ~ 100 MHz | -1.2 dB 최대 |
| 반사 손실 (100 Ω 부하) | 1 ~ 30 MHz | -16.0 dB 최소 |
| 반사 손실 (100 Ω 부하) | 30 ~ 60 MHz | -12.0 dB 최소 |
| 반사 손실 (100 Ω 부하) | 60 ~ 80 MHz | -10.0 dB 최소 |
| 반사 손실 (100 Ω 부하) | 80 ~ 100 MHz | -8.0 dB 최소 |
| 누화 (근단) | 1 ~ 100 MHz | -30.0 dB 최소 |
| 공통 모드 제거 (CMR) | 1 ~ 100 MHz | -30.0 dB 최소 |
| 절연 전압 (Hipot) | 60초 (PHY 측 대 라인 측) | 1500 Vrms 최소 |
| 작동 온도 범위 | 연속 주변 | 0°C ~ +70°C |
LPJD0713BENL은 통합 자기 커플링, 내부 1차 디커플링 및 고전압 라인 측 ESD/공통 모드 리턴 경로를 갖춘 4개의 전체 기가비트 차동 쌍을 매핑합니다.
PHY 측 (PCB 연결) 라인 측 (RJ45 커넥터)
TD0+ (핀 1) ─┬─ ┌─ 0.01uF ─── VCC (핀 9)
) 1CT ( 1CT
TD0- (핀 2) ─┴─┴───────┴─ 75 Ω ───
│
TD1+ (핀 3) ─┬─ ┌─ 0.01uF ───
) 1CT ( 1CT │
TD1- (핀 6) ─┴─┴───────┴─ 75 Ω ─── J1 (MX0+) / J2 (MX0-)
│ J3 (MX1+) / J6 (MX1-)
TD2+ (핀 4) ─┬─ ┌─ 0.01uF ───
) 1CT ( 1CT │ J4 (MX2+) / J5 (MX2-)
TD2- (핀 5) ─┴─┴───────┴─ 75 Ω ─── J7 (MX3+) / J8 (MX3-)
│
TD3+ (핀 7) ─┬─ ┌─ 0.01uF ───
) 1CT ( 1CT │
TD3- (핀 8) ─┴─┴───────┴─ 75 Ω ───
│
SHIELD ──── 1000 pF / 2 kV 고전압 커패시터
| 핀 # | 핀 이름 | 방향 | 신호 유형 / 기능 | RJ45 연결 접점 |
| P1 | TD0+ | 입력/출력 | 차동 쌍 0 양극 | J1 (MX0+) |
| P2 | TD0- | 입력/출력 | 차동 쌍 0 음극 | J2 (MX0-) |
| P3 | TD1+ | 입력/출력 | 차동 쌍 1 양극 | J3 (MX1+) |
| P6 | TD1- | 입력/출력 | 차동 쌍 1 음극 | J6 (MX1-) |
| P4 | TD2+ | 입력/출력 | 차동 쌍 2 양극 | J4 (MX2+) |
| P5 | TD2- | 입력/출력 | 차동 쌍 2 음극 | J5 (MX2-) |
| P7 | TD3+ | 입력/출력 | 차동 쌍 3 양극 | J7 (MX3+) |
| P8 | TD3- | 입력/출력 | 차동 쌍 3 음극 | J8 (MX3-) |
| P9 | VCC | 전원 / 바이어스 | 1차 센터 탭 버스 커플링 (4× 0.01 μF) | PHY 공급 장치로 가는 내부 버스 |
| P10 | GND | 접지 | 1차 디커플링 참조 접지 | 시스템 디지털 접지 |
