제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO

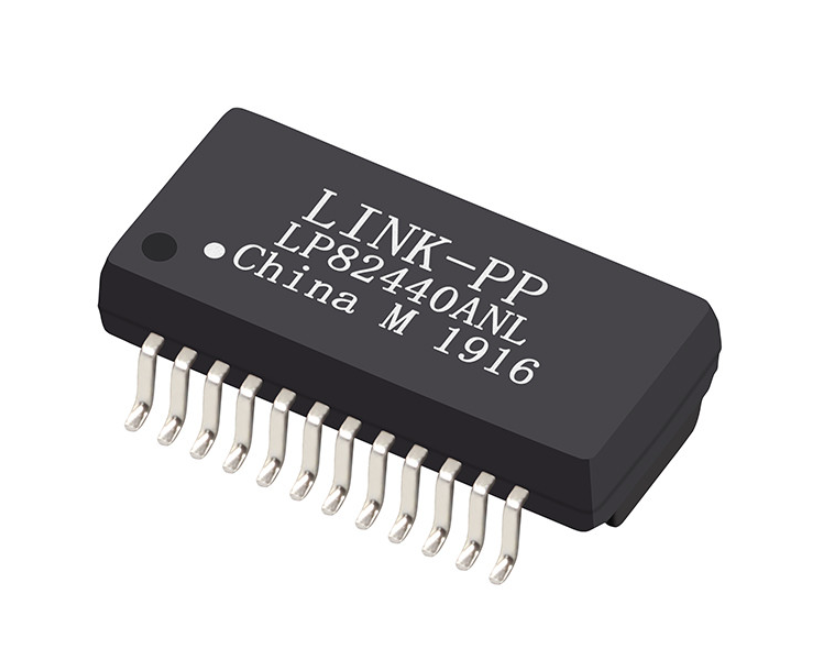

모델 번호: LP82440ANL
문서: LP82440ANL.pdf
지불과 운송 용어
최소 주문 수량: 50개
가격: $ 0.34
포장 세부 사항: 릴
배달 시간: 3 일 이내에 재고선
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력: 5kk/월
부품 번호: |
LP82440ANL |
OCL: |
350 µh 분 |
DCR: |
최대 1.2Ω |
하이포트: |
1500 VRMS |
데이터 속도: |
1000base-t |
채널/포트 수: |
하나의 |
PoE: |
PoE |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
-40°C ~ +85°C |
부품 번호: |
LP82440ANL |
OCL: |
350 µh 분 |
DCR: |
최대 1.2Ω |
하이포트: |
1500 VRMS |
데이터 속도: |
1000base-t |
채널/포트 수: |
하나의 |
PoE: |
PoE |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
-40°C ~ +85°C |
| 패키지 크기 | 15.1mm (길이) × 7.1mm (본체 폭) × 10.0mm (총 스팬) | 1000 BASE-T (기가비트 이더넷) |
|---|---|---|
| IEEE 802.3 기가비트 트랜시버와 완벽하게 호환 | 부품 높이 | 최대 4.0mm (초저 프로파일) |
| 백플레인, 얇은 PCIe 확장 카드 및 블레이드 시스템에 이상적 | PoE 호환성 | PoE / PoE+ 지원 |
| DC 전력 추출을 위한 라인 측 센터 탭(MCT1~MCT4) 전용 | 작동 온도 | -40°C ~ +85°C (진정한 산업용) |
| 환기되지 않는 밀폐형 산업용 인클로저에서 작동 보장 | 권선비 | 1CT : 1CT ±5% |
| 1CT : 1CT (±5%) | 전압 모드 및 전류 모드 PHY에 대한 대칭 매칭인덕턴스 (OCL) | 최소 350 µH |
| (100 kHz, 100 mV, 8 mA DC 기준) | 라인 DC 전류 불균형 시 코어 포화 방지삽입 손실 | 최대 -1.0 dB (1 ~ 100 MHz) |
| 최대 -1.0 dB | 누설 인덕턴스 | 최대 0.5 µH |
| 기가비트 펄스 에지에서의 고주파 링잉 및 지터 최소화 | 1차 및 2차 | 최대 1.2 Ω |
| 최대 1.2 Ω | 1 ~ 30 MHz | 최소 1500 Vrms |
| 국제 안전 및 서지 절연 표준 준수 | 연속 산업용 | 회로도 |
| 패키지 크기 | 권선비 | 100 kHz, 100 mV |
|---|---|---|
| 1CT : 1CT (±5%) | DC 저항 (DCR) | 100 kHz, 100 mV, 8 mA DC 바이어스 |
| 최소 350 µH | 삽입 손실 | 1 ~ 100 MHz |
| 최대 -1.0 dB | 유전체 내압 (고압) | 100 kHz, 100 mV |
| 최대 0.5 µH | DC 저항 (DCR) | 1차 및 2차 |
| 최대 1.2 Ω | 반사 손실 (100 Ω 부하) | 1 ~ 30 MHz |
| 최소 -8.0 dB | 반사 손실 (100 Ω 부하) | 30 ~ 60 MHz |
| 최소 -8.0 dB | 반사 손실 (100 Ω 부하) | 60 ~ 80 MHz |
| 최소 -8.0 dB | 반사 손실 (100 Ω 부하) | 80 ~ 100 MHz |
| 최소 -8.0 dB | 누화 (근단) | 1 ~ 100 MHz |
| 최소 -30.0 dB | 유전체 내압 (고압) | 60초 (PHY 측 대 라인 측) |
| 최소 -30.0 dB | 유전체 내압 (고압) | 60초 (PHY 측 대 라인 측) |
| 최소 1500 Vrms | 작동 온도 범위 | 연속 산업용 |
| -40°C ~ +85°C | 핀 할당 및 회로도 아키텍처 | PHY / 트랜시버 측 라인 / RJ45 측 (PoE 지원) 핀 2 (TD1+) ───┐ 1CT:1CT ┌─── 공통 모드 ─── 핀 23 (MX1+) ) ( 초크 핀 3 (TD1-) ───┴─────────┴─────────────────── 핀 22 (MX1-) 핀 1 (TCT1) ─── 센터 탭 핀 24 (MCT1) ─── PoE 탭 1 핀 5 (TD2+) ───┐ 1CT:1CT ┌─── 공통 모드 ─── 핀 20 (MX2+) ) ( 초크 핀 6 (TD2-) ───┴─────────┴─────────────────── 핀 19 (MX2-) 핀 4 (TCT2) ─── 센터 탭 핀 21 (MCT2) ─── PoE 탭 2 핀 8 (TD3+) ───┐ 1CT:1CT ┌─── 공통 모드 ─── 핀 17 (MX3+) ) ( 초크 핀 9 (TD3-) ───┴─────────┴─────────────────── 핀 16 (MX3-) 핀 7 (TCT3) ─── 센터 탭 핀 18 (MCT3) ─── PoE 탭 3 핀 11 (TD4+) ───┐ 1CT:1CT ┌─── 공통 모드 ─── 핀 14 (MX4+) ) ( 초크 핀 12 (TD4-) ───┴─────────┴─────────────────── 핀 13 (MX4-) 핀 10 (TCT4) ─── 센터 탭 핀 15 (MCT4) ─── PoE 탭 4 |
매개변수| 패키지 크기 | 15.1mm (길이) × 7.1mm (본체 폭) × 10.0mm (총 스팬) |
|---|---|
| 총 높이 | 최대 4.0mm |
| 핀 피치 | 1.0mm |
| 피치 | 리드 폭0.40mm |
| 권장 PCB 랜드 패턴 | 패드 폭: |
| 0.60mm | ; 패드 길이: 1.35mm; 전체 행 스팬: 10.7mmIR 리플로우 – 예열 구역150°C ~ 200°C |
| (60~180초) | IR 리플로우 – 액상 온도 (TL)217°C |
| (60~150초) | IR 리플로우 – 최고 온도 (TP)250°C (+0/-5°C) |
| ; 체류 시간 최대 5초 | 최대 리플로우 사이클최대 2회 |
| 테이프 및 릴 포장 | 캐리어 폭: |
| 24mm | ; 13인치 릴당 800개카톤 포장4,800개 / 6개 릴 |
| 자주 묻는 질문 | Q1: LP82440ANL을 이더넷 전원(PoE) 회로에 사용할 수 있습니까? |
답변: 최대 4.0mm의 낮은 프로파일 높이와 산업 등급 온도 등급(-40°C ~ +85°C)은 수직 간격이 엄격하게 제한되는 밀집된 통신 백플레인 아키텍처(예: CompactPCI, VPX 및 ATCA)와 특히 호환됩니다.
답변: LP82440ANL은 Pulse HX5008NL과 100% 폼, 핏 및 기능 드롭인 교체품입니다. 두 제품 모두 동일한 24핀 SMD 레이아웃, 1CT:1CT 권선비, 8mA DC 바이어스에서 350 µH의 최소 OCL, -1.0 dB의 삽입 손실 및 산업용 온도 범위를 공유하므로 PCB 레이아웃 개정이 필요하지 않습니다.
