제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: JXF0-5012NL
지불과 운송 용어
최소 주문 수량: 40pcs
가격: $1.7
포장 세부 사항: 쟁반
배달 시간: 재고 있음 배송 1-2주 이내
지불 조건: L/C,D/A,T/T,D/P
공급 능력: 5kk/월
부품 번호: |
JXF0-5012NL |
제품 가족: |
펄스잭 JXF0 |
포트 구성: |
1×1, 단일 포트 |
데이터 속도: |
5GBASE-T |
LED 구성: |
녹색-노란색 / 녹색-노란색 |
PoE 구성: |
4쌍 PoE |
POE 흐름: |
최대 900mA |
PoE 전력 등급: |
90 W. |
EMI 초크: |
3W, PHY 측 |
에미 손가락: |
상단 및 측면 |
설치: |
구멍을 통해 |
집회: |
관통홀 리플로우 호환 |
부품 번호: |
JXF0-5012NL |
제품 가족: |
펄스잭 JXF0 |
포트 구성: |
1×1, 단일 포트 |
데이터 속도: |
5GBASE-T |
LED 구성: |
녹색-노란색 / 녹색-노란색 |
PoE 구성: |
4쌍 PoE |
POE 흐름: |
최대 900mA |
PoE 전력 등급: |
90 W. |
EMI 초크: |
3W, PHY 측 |
에미 손가락: |
상단 및 측면 |
설치: |
구멍을 통해 |
집회: |
관통홀 리플로우 호환 |
JXF0-5012NL 커넥터는 무엇이며 주요 사양은 무엇입니까?

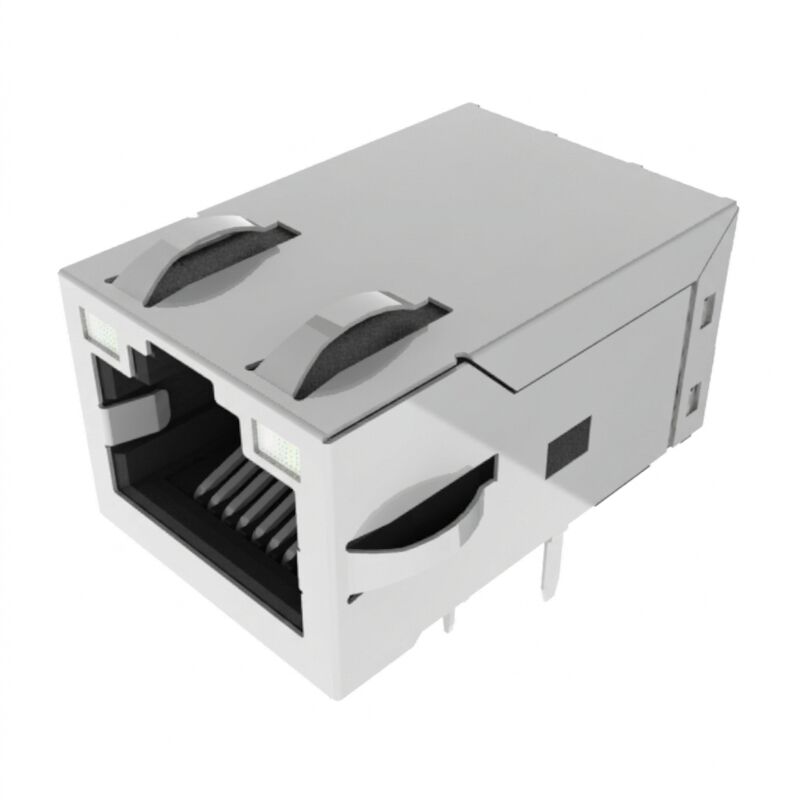

JXF0-5012NL은 견고한 산업용 통합 RJ45 커넥터(ICM/MagJack)입니다. 5GBase-T (5Gbps) 고속 이더넷용으로 지정되었으며 90W 4쌍 PoE++ 전력(900mA @ 57VDC, IEEE 802.3bt 준수)을 제공합니다. 주요 사양에는 산업용 작동 온도 -40°C ~ +85°C, 2250 VDC 갈바닉 절연(변압기 측), 듀얼 녹색/노란색 이중 색상 LED, 핀인페이스트/스루홀 리플로우(THR) 호환 풋프린트(상단 및 측면 EMI 스프링 핑거 포함)가 포함됩니다.
JXF0-5012NL은 대역폭 집약적이고 고전력 임베디드 애플리케이션을 위해 특별히 설계된 산업 등급 단일 포트 기가비트 펄스잭 통합 커넥터 모듈(ICM)입니다. 이 커넥터는 IEEE 802.3 사양에 따라 5GBase-T 이더넷 속도를 완벽하게 지원하며 내부 마그네틱, 3선 PHY 측 공통 모드 초크 및 최대 90W(4쌍에 걸쳐 57VDC에서 900mA 연속)를 IEEE 802.3bt Type 4 PoE++ 장치에 공급할 수 있는 직접 고전력 종단 기능을 통합합니다.
극한 환경에서 강력한 배포를 위해 설계된 JXF0-5012NL은 -40°C ~ +85°C 의 온도 범위에서 작동합니다. 특수 하우징 및 핀 구조는 스루홀 리플로우(THR / 핀인페이스트) 처리를 가능하게 하여 수동 2차 납땜 작업을 제거하여 PCB 조립 비용을 절감하는 동시에 MSL 1 의 유효 기간과 높은 기계적 고정력을 달성합니다.
| 매개변수 | 사양 | 표준 / 조건 |
| 작동 온도 | -40°C ~ +85°C | 전체 정격 전류 및 대역폭 |
| 보관 온도 | -40°C ~ +85°C | 장착되지 않음 / 포장 상태 |
| 유전체 내력(절연) | 2250 VDC / 60초 | 1차 대 2차(변압기만 해당) |
| 난연 등급 | UL 94V-0 이상 | 열가소성 수지 하우징 |
| 습기 민감도 레벨(MSL) | MSL 1 (무제한 유효 기간) | IPC / JEDEC J-STD-020 |
| 안전 규정 준수 | UL 62368-1 (파일 E216117) | 정보/오디오-비디오 기술 표준 |
| 측정 항목 | 주파수 범위 | 값(한계) |
| 데이터 속도 | 기저대역 이더넷 | 5GBase-T (IEEE 802.3) |
| 개방 회로 인덕턴스(OCL) | 100 kHz, 0.1 mA | 180 µH 최소 (데이터시트에는 180mH로 표시됨) |
| 삽입 손실(최대) | 1.0 MHz – 125 / 250 MHz | -1.0 dB / -1.5 dB |
| 반환 손실(최소) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (공식: -20+[12.5×log10(f/40MHz)]) |
| 누화(일반) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| 공통 모드 제거(최소) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| EMI 초크 토폴로지 | 내부 마그네틱 | 3선(3W), PHY 측 |
| 매개변수 | 사양 | 참고 |
| PoE 클래스 지원 | IEEE 802.3bt Type 4 (PoE++) | 4쌍 전력 아키텍처 |
| 최대 전류 | 900 mA 연속 | 쌍당 2개(총 1.8A 루프) |
| 연속 전력 등급 | 90 W @ 57 VDC | 연속 듀티 등급 |
| PoE 전용 핀 | 핀 15, 16, 17, 18 | 내부 저전압 PHY 경로에서 분리됨 |
| 부품 | 재료 | 도금 / 마감 |
| 접점 단자 | 인청동 | 30 µ-인치(0.76 µm) 금 위에 30 µ-인치 최소 니켈 |
| 솔더 테일 | 인청동 | 100 µ-인치 최소 100% 무광 주석 |
| 차폐 쉘 | 구리 합금 | 니켈 도금(상단 및 측면 접지 핑거 포함) |
| 권장 PCB 마감 | FR4 | HASL(ENIG, OSP와 호환) |
JXF0-5012NL은 18개의 기능 핀과 2개의 기계적 접지 고정 포스트를 통합합니다:
핀 1–10 (신호 및 센터 탭):
핀 11–14 (이중 색상 LED):
핀 15–18 (PoE 전력 주입 입력):
예. JXF0-5012NL은 900mA 및 90W 등급의 4쌍 PoE 버전입니다. 제조업체는 이 구성을 900mA - 90W 4쌍으로 나열합니다.
| PoE 매개변수 | JXF0-5012NL |
|---|---|
| PoE 지원 | 예 |
| 쌍 구성 | 4쌍 |
| 최대 전류 | 900 mA |
| 정격 전력 | 90 W |
| EMI 초크 | 3선, PHY 측 |
90W 등급은 표준 비-PoE 및 저전력 PoE RJ45 인터페이스와 구별되는 중요한 특징입니다.
JXF0-5012NL은 PoE 지원 RJ45 통합 커넥터이며, 완전한 PoE 전력 변환 모듈은 아닙니다.
완전한 PoE 설계에는 여전히 다음이 필요합니다:
따라서 이 구성 요소를 사용하는 모든 시스템이 전력 공급 장치에 자동으로 90W를 공급할 수 있다고 해서 커넥터의 90W 기능이 해석되어서는 안 됩니다.
A: 예. 내부 마그네틱 및 변압기 비율(1:1)은 1Gbps, 2.5Gbps 및 5Gbps 전반에 걸쳐 IEEE 802.3 사양을 충족합니다. 자동으로 협상되며 낮은 데이터 속도에서 원활하게 작동합니다.
A: 순수 비-PoE 커넥터(예: JXF0-5010NL)의 경우, 2250VDC 절연은 케이블 측 RJ45 핀과 모든 PCB 측 핀 사이에 완전히 존재합니다. JXF0-5012NL에서는 전용 고전력 라인이 PoE 주입을 위한 센터 탭(핀 15–18)에 직접 연결됩니다. 따라서 고전압 갈바닉 파괴 보호는 PoE 주입 DC 경로를 통하지 않고 변압기 신호 코일에 걸쳐 엄격하게 유지됩니다.
A: 쌍당 900mA를 전달하면 상당한 공통 모드 DC 플럭스가 발생합니다. PHY 측에 3선 공통 모드 초크를 배치하면 높은 DC PoE 전류가 초크 권선을 직접 통과하지 않고 코어 포화 및 신호 저하를 방지하면서 공통 모드 노이즈 억제를 보장합니다.
A: 녹색 LED는 568nm에서, 노란색 LED는 585nm에서 최대값을 가집니다. 최대 연속 DC 순방향 전류는 150mA, 최대 전력 소산은 100mW, 최대 역방향 항복 전압(Vr)은 5.0V입니다. 일반적인 발광 밝기는 20mA에서 8–12mcd입니다.
A: 예. J-STD-075 등급 R7 및 J-STD-002에 따라 이 구성 요소는 플라스틱 변형이나 접점 저하 없이 최대 260°C의 예열 온도로 표준 웨이브 솔더링을 지원합니다.
