제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: JXF0-5011NL
지불과 운송 용어
최소 주문 수량: 50개
가격: $ 1.3
포장 세부 사항: 릴
배달 시간: 3 일 이내에 재고선
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력: 5kk/월
부품 번호: |
JXF0-5011NL |
시리즈: |
펄스잭 JX0 |
제품 유형: |
1×1 RJ45 통합 커넥터 모듈(ICM) |
데이터 속도: |
5GBASE-T |
변압기 비율: |
1:1 |
절연 전압: |
2250VDC |
작동 온도: |
-40°C ~ +85°C |
PCB 위 높이: |
13.50mm |
접촉 피니쉬: |
30μin 금 |
규정 준수: |
RoHS 규제 |
부품 번호: |
JXF0-5011NL |
시리즈: |
펄스잭 JX0 |
제품 유형: |
1×1 RJ45 통합 커넥터 모듈(ICM) |
데이터 속도: |
5GBASE-T |
변압기 비율: |
1:1 |
절연 전압: |
2250VDC |
작동 온도: |
-40°C ~ +85°C |
PCB 위 높이: |
13.50mm |
접촉 피니쉬: |
30μin 금 |
규정 준수: |
RoHS 규제 |

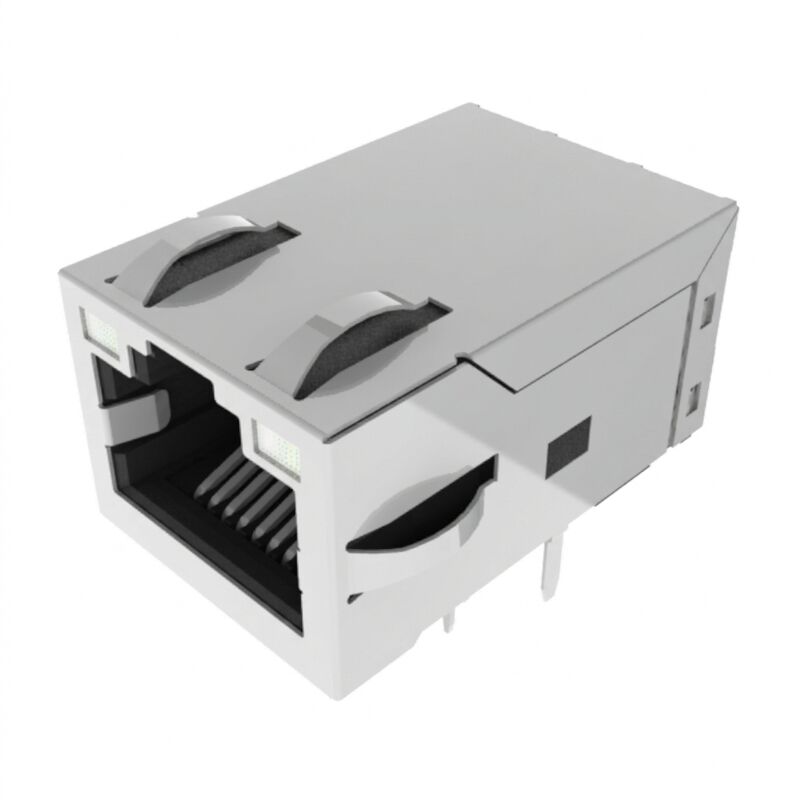

JXF0-5011NL은 산업 등급의 단일 포트 기가비트 펄스잭 통합 커넥터 모듈(ICM)로, 최대 5GBase-T(5Gbps) 에서 작동하는 견고한 고대역폭 이더넷 애플리케이션을 위해 설계되었습니다. IEEE 802.3 표준에 따라 엄격하게 제작된 JXF0-5011NL은 고성능 자기 부품, 절연 변압기 및 2선(2W) 신호 라인 공통 모드 초크 를 컴팩트한 폼 팩터로 통합합니다.
듀얼 녹색-노란색 / 녹색-노란색 이중 색상 LED를 특징으로 하는 이 비-PoE 커넥터는 외부 광 파이프 없이 실시간 다중 상태 링크/활동 시각적 피드백을 제공합니다. 고온 UL 94V-0 열가소성 수지와 3.20mm 주석 도금 테일을 사용하여 제작된 JXF0-5011NL은 스루홀 리플로우(THR / Pin-in-Paste) 생산 라인에 대해 완전히 인증되었으며, MSL 1 무제한 바닥 수명 등급과 -40°C ~ +85°C 의 작동 범위에 걸쳐 뛰어난 충격/진동 내성을 달성합니다.
| 매개변수 | 사양 | 표준 / 조건 |
| 작동 온도 | -40°C ~ +85°C | 전체 대역폭 작동 |
| 보관 온도 | -40°C ~ +85°C | 장착되지 않음 / 원래 트레이에 |
| 절연(Pri:Sec) | 2250 VDC / 60초 | 완전한 1차-2차 절연 장벽 |
| 습도 민감도 레벨 | MSL 1 (무제한) | IPC / JEDEC J-STD-020 |
| 가연성 | UL 94V-0 | 고온 열가소성 수지 |
| 안전 표준 | UL 62368-1 (파일 번호 E216117) | 오디오/비디오, 정보 기술 장비 |
| 캐비티 표준 | FCC 파트 68, 서브파트 F | 범용 RJ45 모듈러 플러그 인터페이스 |
| 미터법 | 주파수 대역 | 값(한계) |
| 데이터 속도 | 기저대역 이더넷 | 5GBase-T (IEEE 802.3) |
| 인덕턴스(OCL 최소) | 100 kHz, 0.1 mA | 180 μH 최소 (데이터시트에는 180mH로 표시됨) |
| 삽입 손실(최대) | 1.0 MHz – 125 / 250 MHz | -1.0 dB / -1.5 dB |
| 반환 손실(최소) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (보간 공식: -20+[12.5×log10(f/40MHz)]) |
| 누화(일반) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| 공통 모드 제거(최소) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| EMI 초크 구성 | 신호 라인 | 2선(2W), 케이블/신호 라인 측 |
| 부품 | 재료 | 도금 / 사양 |
| 접점 인터페이스 | 인청동 | 30μ인치 금 위에 30μ인치 최소 니켈 언더플레이트 |
| 솔더 테일 | 인청동 | 100μ인치 최소 100% 무광 주석(무연) |
| 차폐 쉘 | 구리 합금 | 상단 및 측면 EMI 접지 탭이 있는 니켈 도금 |
| 핀 테일 길이 | 3.20 mm | 1.6mm – 2.4mm PCB 두께에 최적화 |
| 포장 | 산업용 트레이 | 풀 트레이당 50개 |
| 매개변수 | 녹색 LED | 노란색 LED | 조건 |
| 주요 파장 | 568 nm | 585 nm | 일반 |
| 광도 | 8 ~ 12 mcd | 8 ~ 12 mcd | @ IF = 20 mA (일반) |
| 시야각 | 100° | 100° | 반각 |
| 최대 전력 소산(Pd) | 최대 100 mW | 최대 100 mW | — |
| 최대 DC 순방향 전류 | 최대 150 mA | 최대 150 mA | 연속 |
| 최대 역전압(Vr) | 최대 5.0 V | 최대 5.0 V | — |
JXF0-5011NL은 컴팩트한 풋프린트의 직각 스루홀 구조를 사용합니다.
주요 기계적 값은 다음과 같습니다:
| 기계적 매개변수 | 사양 |
|---|---|
| 커넥터 폭 | 16.80mm |
| 전체 길이 | 25.53mm |
| PCB 위 높이 | 13.50mm |
| 신호 핀 크기 | 0.45 × 0.35mm |
| LED 핀 크기 | 0.50 × 0.50mm |
| 권장 PCB 레이아웃 폭 | 16.80mm |
| 권장 PCB 레이아웃 | 제조업체 도면 참조 |
| 권장 솔더 공정 | THR / Pin-in-Paste |
JXF0-5011NL은 RoHS를 준수합니다.
제조업체 사양은 다음과 같습니다:
A: 예. JXF0-5012NL PCB 풋프린트에는 14개의 데이터/LED 홀과 4개의 추가 PoE 홀(핀 15–18)이 포함됩니다. JXF0-5011NL에는 이 4개의 PoE 핀이 없으므로, 사용되지 않는 보드의 PoE 회로가 전원이 공급되지 않은 상태로 유지된다면 수정 없이 5012NL 풋프린트에 물리적으로 장착할 수 있습니다.
A: 비-PoE 설계에서는 중앙 탭을 통과하는 높은 연속 DC 전류가 없습니다. 케이블/신호 라인의 2선 신호 초크는 3번째 탭 와이어에 의해 발생하는 추가적인 커패시턴스 기생 없이 우수한 차동 모드 신호 투명성과 대칭적인 공통 모드 감쇠를 제공합니다.
A: 예. PoE 지원 모듈과 달리 PoE 전력 경로가 신호 변압기를 우회하는 경우, JXF0-5011NL은 IEEE 802.3 및 UL 62368-1 안전 절연 요구 사항을 완전히 준수하는 전체 1차(케이블 측)와 2차(PHY 측) 사이에 중단 없는 2250 VDC 절연 장벽을 제공합니다.
A: 내부 LED는 역병렬 이중 색상 다이오드입니다. 녹색(568nm)을 켜려면 순방향 극성을 적용하십시오(+ 핀 11, - 핀 12). 노란색(585nm)을 켜려면 극성을 반대로 하십시오(+ 핀 12, - 핀 11).
