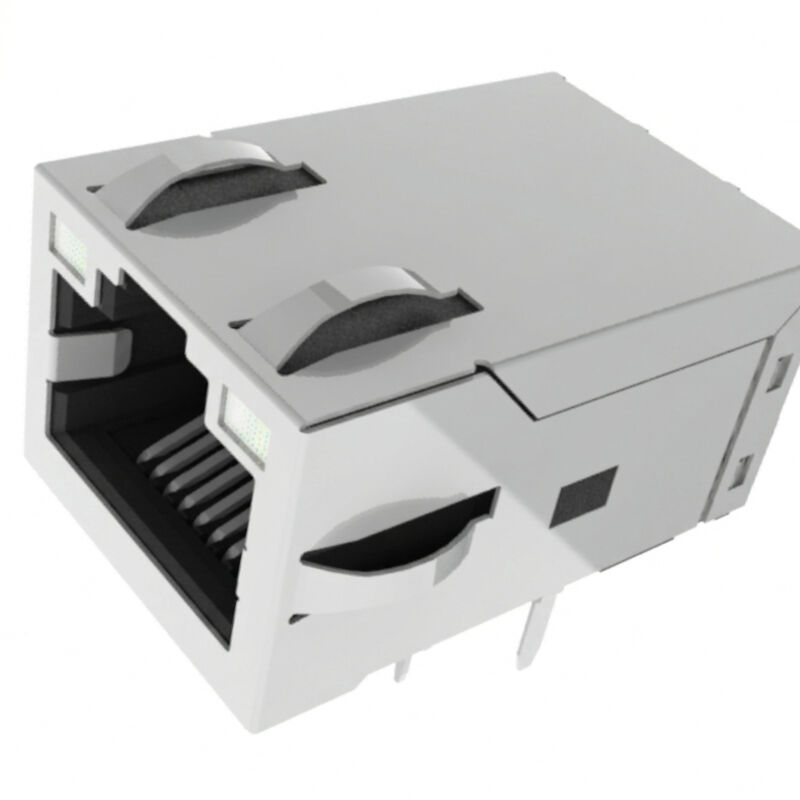

JXF0-1011NL 스루홀 리플로우 RJ45 기가비트 MagJack (2250VDC 절연)

JXF0-1011NL THR RJ45 Magjack 개요

JXF0-1011NL 은 임베디드 산업용 컴퓨팅, 프로그래머블 로직 컨트롤러(PLC), 공장 로봇 공학 및 정밀 계측을 위해 설계된 견고한 단일 포트 기가비트 RJ45 통합 커넥터 모듈(ICM)입니다. IEEE 802.3 사양을 완벽하게 충족하며, 1:1 절연 변압기, 공통 모드 종단 및  2선(2W) 신호선 공통 모드 초크 를 FCC 규격에 맞는 풋프린트에 통합했습니다.듀얼

녹색/노란색 바이컬러 LED가 장착된 JXF0-1011NL은 외부 광 파이프 없이 실시간 링크, 속도 및 활동 진단을 제공합니다. 고온 UL 94V-0 열가소성 수지로 제작된 이 커넥터는  스루홀 리플로우(THR / Pin-in-Paste) SMT 조립 라인에 최적화되어 있습니다.  MSL 1 등급 및 J-STD-075 R7(260°C 피크 리플로우) 인증을 통해 2차 웨이브 솔더링을 제거하여 조립 결함 및 사이클 시간을 단축합니다.주요 아키텍처 특징:

실제 1차-2차 2250VDC 절연

• : 순수 데이터(비 PoE) 아키텍처이므로 자기 부품 전체에 걸쳐 완벽한 유전체 절연이 유지되어 PHY 트랜시버를 서지로부터 보호합니다.듀얼 바이컬러 진단 LED
• : 좌우 양방향 LED(568nm 녹색 / 585nm 노란색)는 전용 핀 11-14에 의해 구동되는 다중 상태 표시를 가능하게 합니다.낮은 고주파 감쇠
• : 우수한 삽입 손실(-1.5dB 최대 125MHz까지) 및 반사 손실(-16dB 최소 @ 1-40MHz)은 깨끗한 아이 다이어그램과 낮은 패킷 오류율을 보장합니다.SMT 준비 THR 구조
• : 3.20mm 무광 주석 솔더 테일은 IPC-A-610 클래스 3 배럴 충진 요구 사항을 준수하는 자동 페이스트 인 홀 리플로우 솔더링을 가능하게 합니다.JXF0-1011NL ICM 기술 사양

1. 고주파 RF 성능 (@ 25°C, 작동 -40°C ~ +85°C)

1. JXF0-1011NL RJ45 데이터시트 - 회로도

2. JXF0-1011NL RJ45 커넥터 기계적 치수

기계적 치수 및 핀 배치 안내:

물리적 개요

• : 폭 16.80mm × 길이 25.53mm × PCB 위 높이 13.50mm.권장 패널 컷아웃
• : 17.82mm × 14.01mm. 래치 방향: 래치 업.THR / Pin-in-Paste 처리:
• :10× 신호 홀: 완성된 직경
  • : CT 1 (채널 1 센터 탭)핀 2 & 3
  • : TRD1+ / TRD1-핀 4 & 5
  • : TRD2+ / TRD2-핀 6 & 7
  • : TRD3+ / TRD3-핀 8 & 9
  • : TRD4+ / TRD4-핀 10
  • : Bob Smith 섀시 종단 (1000pF / 2kV 커패시터 및 4× 75Ω 저항으로 절연됨)핀 11 & 12
  • : 왼쪽 바이컬러 LED 구동 (역병렬: 핀 11+/12- = 녹색; 핀 12+/11- = 노란색)핀 13 & 14
  • : 오른쪽 바이컬러 LED 구동 (역병렬: 핀 13+/14- = 녹색; 핀 14+/13- = 노란색)드릴 홀 사양
• :10× 신호 홀: 완성된 직경
• • Ø0.89 mm (패드 직경: 권장 Ø1.40 mm).4× LED 홀: 완성된 직경
  • Ø1.02 mm.THR / Pin-in-Paste 처리:
  • Ø1.57 mm.THR / Pin-in-Paste 처리:
  • Ø3.25 mm.THR / Pin-in-Paste 처리:

JXF0-1011NL은 JX0

Pin-in-Paste / 스루홀 리플로우플랫폼에 속합니다.지원되는 조립 공정에는

Pin-in-Paste / THR 및 웨이브 솔더링이 포함됩니다.제조업체는 J-STD-020 레벨 1 및 J-STD-075 R7을 지정하며, 260°C 최대 스루 웨이브 솔더 조건을 포함합니다.

자주 묻는 질문:

Q1: 핀 11-14의 바이컬러 LED를 구동하기 위해 마이크로컨트롤러 GPIO를 어떻게 배선해야 합니까?

A: 내부 LED는 역병렬로 배선됩니다. 핀 11과 핀 12를 두 개의 별도 푸시풀 GPIO에 전류 제한 저항(예: 3.3V VCC의 경우 150Ω-330Ω)과 함께 연결합니다. GPIO_A를 HIGH로, GPIO_B를 LOW로 설정하면 녹색(568nm)이 켜지고, GPIO_A를 LOW로, GPIO_B를 HIGH로 설정하면 노란색(585nm)이 켜집니다. 둘 다 LOW 또는 HIGH로 설정하면 LED가 꺼집니다.

Q2: JXF0-1011NL을 JXF0-1012NL용으로 설계된 PCB 풋프린트에 설치할 수 있습니까?

A: 예. JXF0-1012NL 풋프린트에는 18개의 홀(신호 10개 + LED 4개 + PoE 4개)이 있습니다. JXF0-1011NL은 신호 10개와 LED 4개 홀과 정렬되며, 4개의 PoE 홀(핀 15-18)은 완전히 비어 있습니다.

Q3: JXF0-1011NL이 3선 초크 대신 2선 초크를 사용하는 이유는 무엇입니까?

A: JXF0-1011NL에는 PoE DC 바이어스 전류가 없으므로, 케이블 측의 2선 신호선 초크는 세 번째 PoE 센터 탭 와인딩과 관련된 누설 커패시턴스 또는 삽입 손실 없이 대칭적인 공통 모드 감쇠를 제공합니다.
