제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: JXF0-1010NL
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.45-$0.7
포장 세부 사항: 50 pcs/tray,1200pcs/carton
배달 시간: 1~2주
지불 조건: TT, NET30/60/90 일
공급 능력: 4500K-개/월
데이터 속도: |
1000Base-T(1Gbps) |
걸쇠: |
위로 |
개방 회로 인덕턴스(OCL): |
350 µh 분 |
회전 비율: |
1:1 |
유전체 절연: |
2250VDC |
EMI 초크: |
2선(2W) |
부품 번호: |
JXF0-1010NL |
납땜식: |
스루홀 리플로우(THR/핀인페이스트) |
데이터 속도: |
1000Base-T(1Gbps) |
걸쇠: |
위로 |
개방 회로 인덕턴스(OCL): |
350 µh 분 |
회전 비율: |
1:1 |
유전체 절연: |
2250VDC |
EMI 초크: |
2선(2W) |
부품 번호: |
JXF0-1010NL |
납땜식: |
스루홀 리플로우(THR/핀인페이스트) |

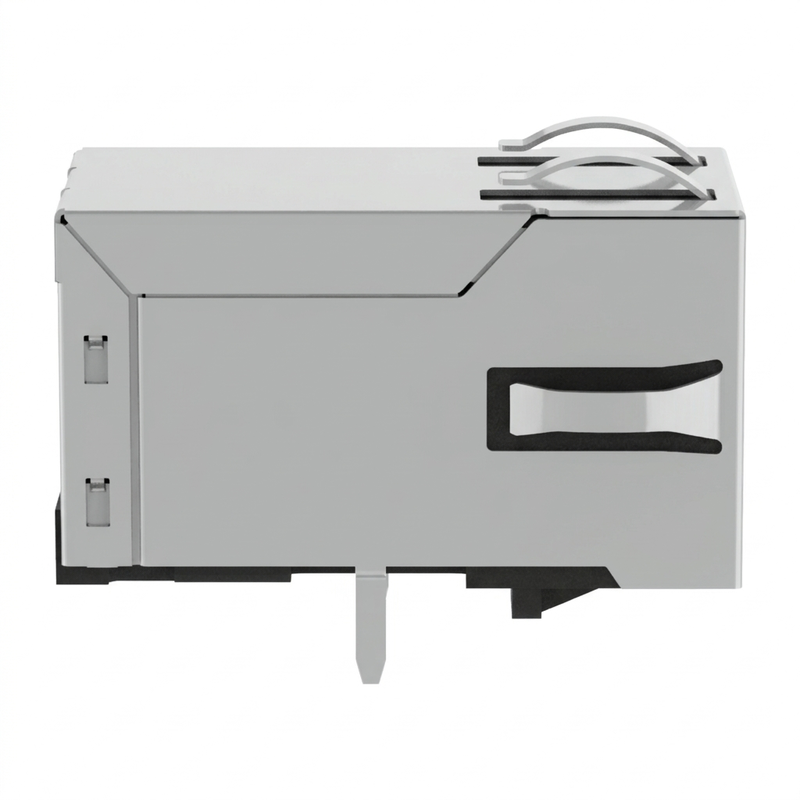

그만큼JXF0-1010NL1×1이다1000Base-T RJ45 통합 자기 커넥터PulseJack JX0 시리즈. 이 제품은 8P8C 이더넷 인터페이스와 통합 1:1 절연 변압기 및 2W 신호 라인 공통 모드 초크를 차폐형 직각 탭 업 패키지에 결합합니다. 모델은LED 없음 및 지원되는 PoE 없음, 단순화된 데이터 전용 RJ45 인터페이스가 필요한 기가비트 이더넷 장비에 적합합니다. JX0 시리즈는 다음을 위해 설계되었습니다.−40°C ~ +85°C 산업 온도에서 작동그리고 지원스루홀 리플로우(THR)처리.
그만큼JXF0-1010NL내부 절연 변압기, 임피던스 터미네이션 및2선(2W) 신호선 공통 모드 초크FCC Part 68 규격 폼 팩터로 변환됩니다. 모든 IEEE 802.3ab 사양을 충족하는 이 커넥터는 프로그래밍 가능 논리 컨트롤러(PLC), 공장 로봇 공학, 산업용 PC 및 광학 테스트 계측기에 대한 탁월한 1Gbps 전송을 제공합니다.
통합 LED 및 PoE 핀을 제거함으로써 JXF0-1010NL은 매우 깨끗한 환경을 제공합니다.10핀 PCB 설치 공간. 이 아키텍처는 기생 커패시턴스를 줄이고 전면 패널 광파이프를 사용하는 인클로저의 광학 혼선을 제거하며 연속 접지면과 최적화된 100Ω 차동 라우팅을 위해 내부 PCB 레이어를 열어 둡니다. 3.20mm 무광택 주석 납땜 테일이 있는 고온 UL 94V-0 열가소성 수지로 제작된 이 커넥터는 다음을 위해 특별히 설계되었습니다.스루홀 리플로우(THR/핀인페이스트)자동화된 납땜 라인, 회의 중 2차 웨이브 납땜 단계 제거IPC/JEDEC J-STD-075(카테고리 R7, 260°C 피크)표준.
JXF0-1010NL은 다음과 같이 지정됩니다.1000Base-T 기가비트 이더넷4개의 차동 이더넷 쌍을 위한 4개의 1:1 변압기 채널을 통합합니다. 내부 회로도에는 PCB 측면과 케이블 측면 사이에 4개의 대칭 변압기 경로가 표시됩니다.
JXF0-1010NL에는 다음이 포함됩니다.통합 LED 없음. 이는 링크/활동 표시가 외부 광파이프, 전면 패널 표시기, 소프트웨어 인터페이스를 통해 처리되거나 필요하지 않은 경우에 유용합니다.
또한 LED가 없는 구성은 해당 LED 버전 JXF0-1011NL에 비해 커넥터 핀 수를 줄입니다.
제조업체 데이터 테이블은 다음을 지정합니다.지원되는 PoE: 아니요JXF0-1010NL용. JXF0-1012NL 90W PoE 버전과 달리 이 모델은 PoE 전원 경로 없이 이더넷 데이터 연결을 위해 설계되었습니다.
JXF0-1010NL은 다음과 같이 지정됩니다.2250 VDC / 60초 변압기 절연. 절연 등급은 제조업체 데이터시트에 명시된 대로 변압기 절연 장벽 전체에 적용됩니다.
지정된 작동 온도 범위는 다음과 같습니다.−40°C ~ +85°C, 산업 및 확장된 온도 환경에 배포된 이더넷 장비를 지원합니다.
통합 쉴드는 다음을 포함합니다.상단 및 측면 EMI 핑거, 장비 인클로저에 정의된 금속 차폐 인터페이스를 제공합니다. 제조업체는 실드를 니켈 도금 구리 합금으로 식별합니다.
JX0 시리즈는 다음을 위해 설계되었습니다.THR(스루홀 리플로우)처리. 또한 제조업체는 J-STD-002 납땜성 테스트 및 J-STD-075 R7 분류를 최대 260°C의 웨이브 솔더 통과 사양으로 지정합니다.
| 매개변수 | 사양 |
|---|---|
| 시리즈 | 펄스잭 JX0 |
| 부품 번호 | JXF0-1010NL |
| 커넥터 유형 | 1×1 RJ45 / 8P8C |
| 이더넷 속도 | 1000베이스-T |
| 통합 자기학 | 예 |
| 회전율 | 1:1 |
| 주도의 | 없음 |
| PoE | 아니요 |
| EMI 초크 | 2W, 신호 라인 |
| EMI 실드 | 상단 및 측면 EMI 핑거 |
| 격리 | 2250VDC / 60초 |
| 설치 | 스루홀 |
| 정위 | 직각/측면 진입 |
| 탭 방향 | 위로 |
| 목 | 호환 가능 |
| 작동 온도 | −40°C ~ +85°C |
| 주택 | 열가소성, UL 94V-0 이상 |
| 접촉 재료 | 인청동 |
| 접촉 도금 | 30 µin 금 |
| 쉴드 재료 | 구리 합금, 니켈 도금 |
| 포장 | 트레이, 50개 |
| 부품현황 | 활동적인 |
| 매개변수 | JXF0-1010NL 사양 |
|---|---|
| 이더넷 데이터 속도 | 1000베이스-T |
| 회전율 | 1:1 |
| 인덕턴스, 미디어측 | 최소 350μH* |
| 삽입 손실 | 최대 -1.5dB |
| 반사 손실, 1~40MHz | 최소 −16dB |
| 반사 손실, 40~100MHz | 최소 −9dB |
| 누화, 10~125MHz | 일반 −24dB |
| 공통 모드 거부, 10~125MHz | 최소 −24dB |
| 변압기 절연 | 2250VDC / 60초 |
| 작동 온도 | −40°C ~ +85°C |
▶ 내부 회로도는 4개로 구성되어 있습니다.1:1 변압기 채널. 각 이더넷 쌍은 통합 변압기와신호/케이블 경로에 위치한 2W 공통 모드 초크.
▶LED가 없는 버전에는 다음으로 구성된 터미네이션 네트워크도 통합되어 있습니다.4 × 75Ω 저항기 및 1000pF/2kV 커패시터, 제조업체 회로도에 표시된 대로.
▶ 이는 엔지니어가 전체 변압기와 공통 모드 초크 구조를 PCB의 별도 자기 구성 요소로 재현할 필요가 없음을 의미합니다.
JXF0-1010NL은 컴팩트한10-신호 핀 구성다른 변형에 있는 추가 LED 또는 PoE 핀이 없습니다.
| 핀 | 기능 |
|---|---|
| 1 | CT1 |
| 2 | TRD1+ |
| 3 | TRD1− |
| 4 | TRD2+ |
| 5 | TRD2− |
| 6 | TRD3+ |
| 7 | TRD3− |
| 8 | TRD4+ |
| 9 | TRD4− |
| 10 | GND/통합 터미네이션 기준 |
내부 회로도는 4개의 차동 변압기 채널과 핀-10 종단 연결을 확인합니다.
PCB SIDE 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1PCB를 릴리스하기 전에 항상 제어된 기계 도면과 비교하여 핀 번호를 확인하십시오.
답: 그렇습니다. 물리적 아웃라인, 가이드 페그 및 10개의 신호 핀(핀 1~10)은 전체 JXF0 제품군에서 치수적으로 동일합니다. 보드에 18홀 마스터 설치 공간이 있는 경우 JXF0-1010NL은 LED(핀 11~14) 및 PoE(핀 15~18) 구멍을 비워 두고 완벽하게 납땜됩니다.
A: 구성 요소 비용 절감 외에도 다음과 같은 경우 JXF0-1010NL을 선택합니다.
답: 그렇습니다. IPC/JEDEC J-STD-020 MSL 1 및 J-STD-075 카테고리 R7을 준수하는 고온 하우징은 최대 260°C의 최고 온도로 전체 리플로우 솔더링 프로파일을 견딥니다.
