제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: JXF0-5011NL
지불과 운송 용어
최소 주문 수량: 50개
가격: $ 1.3
포장 세부 사항: 릴
배달 시간: 3 일 이내에 재고선
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력: 5kk/월
부품 번호: |
JXF0-2512NL |
데이터 속도: |
2.5GBASE-T |
RoHS 규제: |
예 |
절연 전압: |
2250VDC |
작동 온도: |
-40°C ~ +85°C |
채널/포트 수: |
1X1 |
차폐: |
예 |
커넥터 유형: |
ICM |
부품 번호: |
JXF0-2512NL |
데이터 속도: |
2.5GBASE-T |
RoHS 규제: |
예 |
절연 전압: |
2250VDC |
작동 온도: |
-40°C ~ +85°C |
채널/포트 수: |
1X1 |
차폐: |
예 |
커넥터 유형: |
ICM |

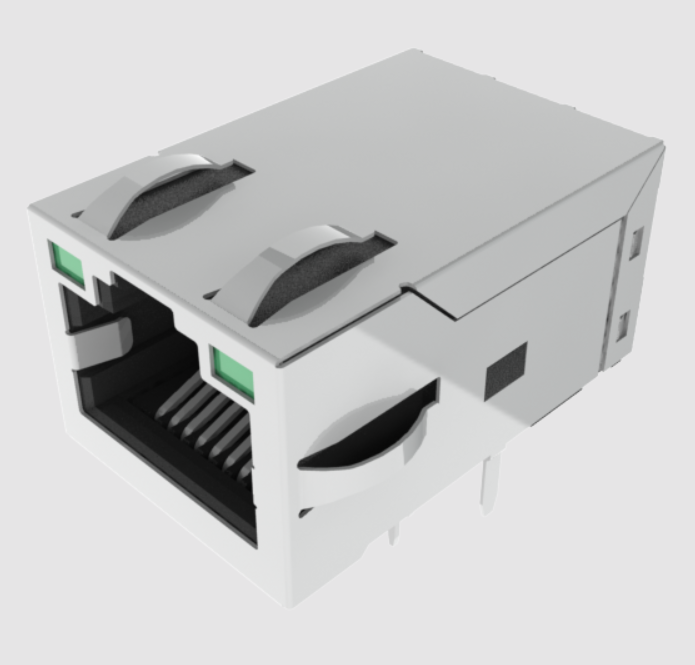

은 열악한 산업 환경에서 증가하는 대역폭과 고와트 장치 전력 공급이라는 두 가지 요구 사항을 충족하도록 설계되었습니다. IEEE 802.3bz 및 IEEE 802.3bt 사양을 모두 충족하는 이 1x1 RJ45 통합 커넥터는 안정적인 2.5 Gbps 이더넷 전송 을 제공하는 동시에 4쌍 카테고리 케이블을 통해 최대 90W의 연속 전력 을 공급하거나 수신합니다.과도한 DC 부하에서도 우수한 신호 충실도를 유지하기 위해 JXF0-2512NL은 PHY 측에 특별히 배치된 내부 3선(3W) 공통 모드 초크
를 통합합니다. 이는 마그네틱 초크 코어를 케이블 측 센터 탭을 통해 흐르는 900mA DC 바이어스 전류로부터 분리하여 마그네틱 코어 포화를 완전히 방지합니다. 고온 UL 94V-0 열가소성 수지로 제작되었으며 3.20mm 무광 주석 솔더 테일을 갖춘 이 부품은 스루홀 리플로우(THR / Pin-in-Paste) 자동 조립에 대해 완전히 정격화되었으며 MSL 1 의 보관 수명을 달성하고 260°C 피크 리플로우 프로파일(IPC/JEDEC J-STD-075 카테고리 R7)을 견딥니다.주요 특징:고속 2.5Gbps 신호 무결성
| 주요 파장 | 기저대역 이더넷 | 2.5GBase-T (2.5 Gbps) | IEEE 802.3bz 준수 |
| JXF0-2512NL | 4쌍 연속 | 900 mA @ 57 VDC (90W) | IEEE 802.3bt Type 4 (PoE++) |
| 개방 회로 인덕턴스(OCL) | 100 kHz, 0.1 mA | 최소 180 µH | 미디어 측 |
| 권선비 | 모든 4개 채널 | 1:1 | 송수신 채널 |
| 삽입 손실(최대) | 1.0 MHz ~ 125 / 250 MHz | -1.0 dB | 미디어 측 ~ PHY |
| 반환 손실(최소) | 1 MHz ~ 40 MHz | 40 MHz ~ 100 MHz | 100 MHz ~ 250 MHz |
| -20 dB |
-14 dB -10 dB 100Ω 시스템 임피던스 |
(공식: -20+[15×log10(f/40MHz)]) 누화(일반) 10 MHz ~ 125 MHz |
-30 dB 채널 간 억제 |
| 공통 모드 제거(최소) | EMI 노이즈 필터 | 2250 VDC | -35 dB |
| -30 dB |
EMI 노이즈 필터 유전체 절연 |
60초 2250 VDC |
변압기만(Pri:Sec)* |
| EMI 초크 토폴로지 | 내부 | 3선(3W), PHY 측 | DC 바이어스 포화 방지 |
| *참고: 고전압 절연은 직접적인 센터 탭 DC PoE 연결로 인해 변압기 코일에만 적용됩니다. | 2. 환경, 재료 및 기계적 등급 | 매개변수 | 사양 |
벤치마크 / 참조 표준
| -40°C ~ +85°C | 완전 산업 등급 범위 | 하우징 구조 |
| 고온 엔지니어링 열가소성 수지 | UL 94V-0 난연성 인증 | 접점 인터페이스 재료 |
| 인청동 | 30 µ-inch 니켈 최소 30 µ-inch 금 | 솔더 테일 도금 |
| 인청동 | 니켈 도금, 상단 및 측면 EMI 핑거 포함 | 차폐 쉘 |
| 구리 합금 | 니켈 도금, 상단 및 측면 EMI 핑거 포함 | 습기 민감도 레벨(MSL) |
| MSL 1 (무제한) | IPC / JEDEC J-STD-020 | 솔더 열 저항 |
| 피크 260°C 리플로우 / 웨이브 | IPC / JEDEC J-STD-075 (R7 분류) | 안전 인증 |
| 파일 번호 E216117 | UL 62368-1 인증 | 표준 포장 |
| 산업용 플라스틱 트레이 | 50개 / 전체 트레이 | 3. 통합 바이컬러 LED 사양 |
| 측정 단위 | 녹색 LED | 노란색 LED |
| 주요 파장 | 568 nm | 585 nm | 일반 |
| 광도 | 8 ~ 12 mcd | 8 ~ 12 mcd | @ IF = 20 mA (일반) |
| 시야각 | 100° | 100° | 넓은 시야각 |
| 최대 전력 소산(Pd) | 최대 100 mW | 최대 100 mW | — |
| 최대 연속 순방향 전류 | 최대 150 mA | 최대 150 mA | : 폭 16.80mm × 길이 25.53mm × PCB 위 높이 13.50mm. |
| 최대 역전압(Vr) | 최대 5.0 V | 최대 5.0 V | — |
| 기계적 치수 및 핀아웃 가이드(도면: JXF0-2512NL) | 물리적 치수 | 물리적 치수 | : 폭 16.80mm × 길이 25.53mm × PCB 위 높이 13.50mm. |
래치 업(TU).핀 구성(18개 전기 핀 + 2개 차폐 접지 탭)
:핀 1~10(신호 및 센터 탭, 0.45 × 0.35mm):LED 구성
: MD1+ / MD1- | Ø1.02 mm
4× LED 홀: 완성된 직경 Ø1.02 mm
