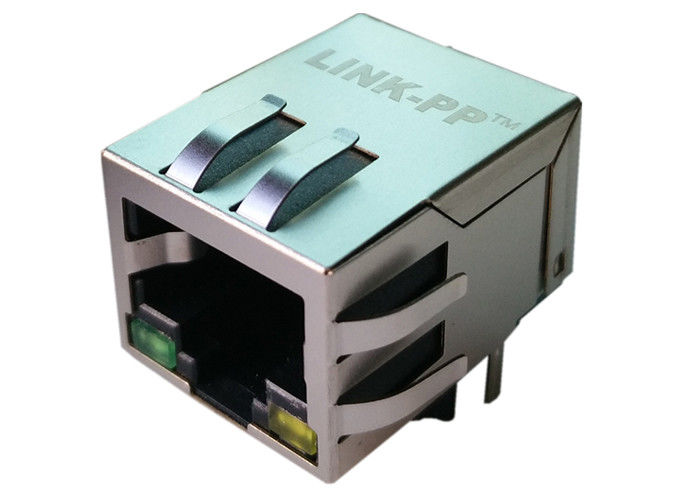

KLA1S109-34 LF 빠른 연결관 Rj45 통합 기가바이트 여과기

빠른 세부사항

1000 BASE-T RJ45 1 x 1는 자기학 연결관을 통합했습니다

1.RJ-45는 일치한 FCC 기준일 필요가 있습니다
IEEE802.3u 기준의 필요조건을 가진 2.Complies.
자석 10/100 BASE-TX를 가진 3.RJ 45 연결관.
RoHS 외부 핀에 필요조건 전체적인 부품 번호 CD를 가진 4.Comply, Hg 없음, Cr6+ 없음, PBB 및 PBDE 없음 및 Pb 없음.
5.Operating 온도 편차: 0℃에 +70℃.
6.Storage 온도 편차: -25℃에 +125℃

7.Designing 모형: 【KLA1S109-34 LF】

8.Mass 생산 모형: 【LPJG0801BANL】

MAG.REVERSE 래치,

선택 LED; 선택 EMI 손가락.

묘사

1000 BASE-T IEEE를 만나기 RJ45 1 x 1 통합 자기학 연결관 802.3/af/at

1. 제품 유형 특징:

  1) 제품 유형 = 연결관
  2) 잭 유형 = RJ45
  3) 단면도 = 기준
  4) PCB 설치 오리엔테이션 = (수직) 측 입장 (정각) /Top 입장

2. 기계적인 부착:
  1) 잭 윤곽 = 1 x 1

3. 전기 특성:
  1) 보호하는 = 그렇습니다

4. 종료 관련 특징:
  1) EMI 손가락 - 바닥 = 바깥쪽으로
  2) 종료 방법 = 땜납

5. 몸 관련 특징:
  1) 항구 윤곽은 =/다 골라냅니다
  2) EMI 손가락 - 바깥쪽으로에 정상 그리고 측 =
  3) 래치 오리엔테이션 = 기준 - 아래로 래치
  4) PCB 꼬리 길이

6. 접촉 관련 특징:
  1) 사전 로드하는 = 그렇습니다
  2) 구멍/표면 산을 통해서 접촉 종료 유형 =

7. 관련 특징 유숙:
  1) 연결관 작풍 = 잭

8. 업계 표준:
  1) RoHS/ELV 수락 = 고분고분한 RoHS, 고분고분한 ELV
  2) 240°C에 가능한 무연 땜납 과정 = 파 땜납,

      260°C에 가능한 파 땜납, 265°C에 가능한 파 땜납

      선택 썰물 납땜;
  3) RoHS/ELV 수락 역사는 = 항상 고분고분했던 RoHS이었습니다

9. ID 표하기:
  1) 좌 LED 색깔 (위치 #1) = 녹색 - 250 옴 저항기
  2) 적당한 LED 색깔 (위치 #2) = 녹색 - 250 옴 저항기

10. 사용법을 위한 조건:
  1)는에 = 인쇄 회로 기판 적용합니다
  2) 환경 조건 = 사무실/전제
  3) 작용 온도 (°C) = 0 - 70/-40 - +85

11.Hipot:

     1500Vrms 분

터미널 사용자를 위한 신청

지원 애플리케이션에 ADSL 전산 통신기와 같은 랜에 어미판 디자인했습니다. 허브 PC 카드, 스위치, 대패, PC Mainboard, SDH, PDH의 IP 전화, xDSL 전산 통신기, 외침 센터 해결책, 복잡한 셋톱박스, VOIP 출입구 체제, 경계 게이트웨이 프로토콜, 빠른 이더네트 스위치와 같은 네트워킹 그리고 통신 장비…

경쟁 이점

경험 18 년 생산,

2600 직원,

100% 시험

가동 가능한 배달 시간

주요 고객

디자인하십시오 티타늄, 인텔, 삼성의 가자미, Jabil, Flextronics, Cypress, Freescale, EKF를 위해 .......

EMS 신청

붙박이 가동 가능한 PCB 회의; 엄밀하 가동 가능한 PCB 회의; 마이크로 전자 공학, 플립칩; 마이크로 전자 공학, 칩 선내에; 광전자 공학 회의; RF/무선 회의; 구멍 회의를 통해서; 지상 산 회의; 체계 회의; 인쇄 회로 기판 회의
