MIC66211-5171T-LF3/7499210121 RJ45 PoE 커넥터 정류기 브리지 LPJ4049HDNL

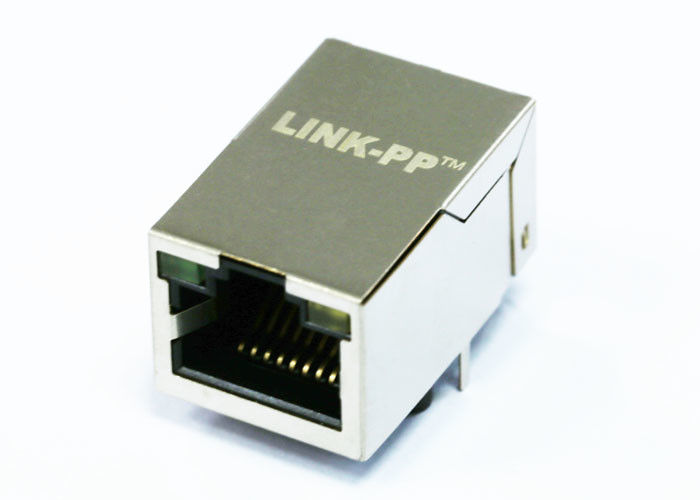

PoE RJ45 커넥터 MIC66211-5171T-LF3 = 7499210121 개요

이 MIC66211-5171T-LF3/7499210121는 10/100Base-T PoE 애플리케이션을 위해 특별히 설계된 통합 자성체(변압기, 공통 모드 초크 및 정류기 브리지)가 있는 단일 포트 RJ45 커넥터입니다. 탭 다운 측면 입력 구성으로 노란색/녹색 LED 표시기를 갖추고 있어 산업 및 네트워킹 애플리케이션에 컴팩트하고 신뢰할 수 있는 연결을 제공합니다.

1. 10/100 이더넷 RJ45 IEEE 802.3af PoE
2. 접촉부에 6μ” 금 도금(최소)
3. 전체 온도 범위 Power Over Ethernet RJ45 자성 모듈에서 350uH 최소 OCL
4. 100% 전기 테스트
5. 1500Vrms Hi-Pot
6. 독점적인 견고한 접촉 설계
7. 매개변수

1. 턴 비율(±2%):

TX=1CT∶1 RX=1CT∶1
2. 인덕턴스 OCL: 350uH MIN
@ 100KHz/0.1V,8mA DC 바이어스
3. 삽입 손실:
-1.0dB MAX @ 1.0-100MHz
4. 반사 손실:
-18dB MIN @ 1-10MHz
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5. 누화:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6. 공통 모드 제거:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7. Hipot 테스트: 1500Vrms MIN
8. 작동 온도 범위: -40℃ ~ +85℃.
RJ45 커넥터 데이터시트

FAQ

1. PoE RJ45 커넥터란 무엇입니까?

PoE(Power over Ethernet) RJ45 커넥터는 이더넷 자성체와 때로는 정류기를 통합하여 단일 이더넷 케이블을 통해 데이터와 전원을 모두 전송할 수 있도록 합니다. PCB 설계를 단순화하고 IP 카메라, VoIP 전화 및 산업용 컨트롤러와 같은 장치를 지원합니다.

2. PoE RJ45 커넥터는 표준 RJ45 커넥터와 어떻게 다릅니까?

표준 RJ45 커넥터와 달리 PoE RJ45 커넥터는

내장 자성체 (변압기 및 초크) 및 PoE 호환성을 특징으로 하여 데이터 전송과 함께 안전한 전원 공급(IEEE 802.3af/at/bt 표준에 따름)을 가능하게 합니다.3. PoE RJ45 커넥터의 일반적인 응용 분야는 무엇입니까?IP 보안 카메라

무선 액세스 포인트

• 산업용 PC 및 모니터링 시스템
• 스마트 미터 및 IoT 게이트웨이
• VoIP 전화
• 태양광 인버터와 같은 재생 에너지 장치
• 4. PoE RJ45 커넥터는 어떤 표준을 지원합니까?
• 대부분의 PoE RJ45 커넥터는 다음을 준수합니다.

IEEE 802.3af(PoE, 최대 15.4W)

IEEE 802.3at(PoE+, 최대 30W)

• 일부 고급 모델은
• IEEE 802.3bt(PoE++ / 4PPoE, 최대 60–90W)
• 를 지원합니다.5. 올바른 PoE RJ45 커넥터를 선택하는 방법은 무엇입니까?고려해야 할 주요 요소:

지원되는 데이터 속도(10/100Base-T, 기가비트 이상)

PoE 전원 레벨(af, at 또는 bt)

• 작동 온도 범위
• Hi-pot 절연 전압
• LED 표시기(링크/활동 상태용)
• UL, RoHS 및 REACH 준수
• 6. PoE RJ45 커넥터는 하위 호환됩니까?
• 예. PoE RJ45 커넥터는

비 PoE 장치

와도 작동할 수 있습니다. 전원 공급은 호환되는 전원 장치(PD)가 감지될 때만 활성화되기 때문입니다. 이를 통해 레거시 이더넷 장비와 안전하게 작동할 수 있습니다.7. 통합 PoE RJ45 커넥터를 사용하면 어떤 장점이 있습니까?하나의 구성 요소에서 자성체와 RJ45를 결합하여 PCB 공간 절약

EMI 성능 향상

• 회로 설계를 단순화하고 BOM 비용 절감
• 산업 환경에서 더 높은 신뢰성과 더 나은 열 성능 제공
