제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: 24HSS1041A-2 HF
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
투기: |
24HSS1041A-2HF |
변압기 유형: |
격리 및 데이터 인터페이스 |
회전 비율 - 1차: 2차: |
1:1 송신기, 1:1 수신기 |
장착 유형: |
표면 실장 |
크기 / 치수: |
13.97mm(가로) x16.51mm(가로) |
높이 - 위치하게 되 (맥스): |
6.60mm |
샘플: |
무료로 이용 가능 |
아날로그 PN: |
LP5007NL |
투기: |
24HSS1041A-2HF |
변압기 유형: |
격리 및 데이터 인터페이스 |
회전 비율 - 1차: 2차: |
1:1 송신기, 1:1 수신기 |
장착 유형: |
표면 실장 |
크기 / 치수: |
13.97mm(가로) x16.51mm(가로) |
높이 - 위치하게 되 (맥스): |
6.60mm |
샘플: |
무료로 이용 가능 |
아날로그 PN: |
LP5007NL |
제품특징
1. 장거리 기가비트 이더넷 1000 BASE-T, 전이중 애플리케이션용으로 설계되었습니다.
2. 카테고리 UTP-5 케이블 4쌍을 지원합니다.
3. 1000 BASE –T 자기 모듈
3. 절연 및 낮은 공통 모드 방출을 위한 케이블 인터페이스.
4.350mA 전류 성능을 갖춘 POE 애플리케이션.
5.1000 BASE-T에 대한 IEEE 802.3ab 표준을 준수합니다.
6.ROHS 및 할로겐 프리 요구 사항을 준수합니다.
7. 작동 온도 범위: 0℃ ~ +70℃ 또는 심지어 40℃ ~ +85℃
디자인 부품 번호:24HSS1041A-2HF
대량 생산 부품 번호LP5007NL 중국 시설의 동등한 크로스
전기 사양 (25)

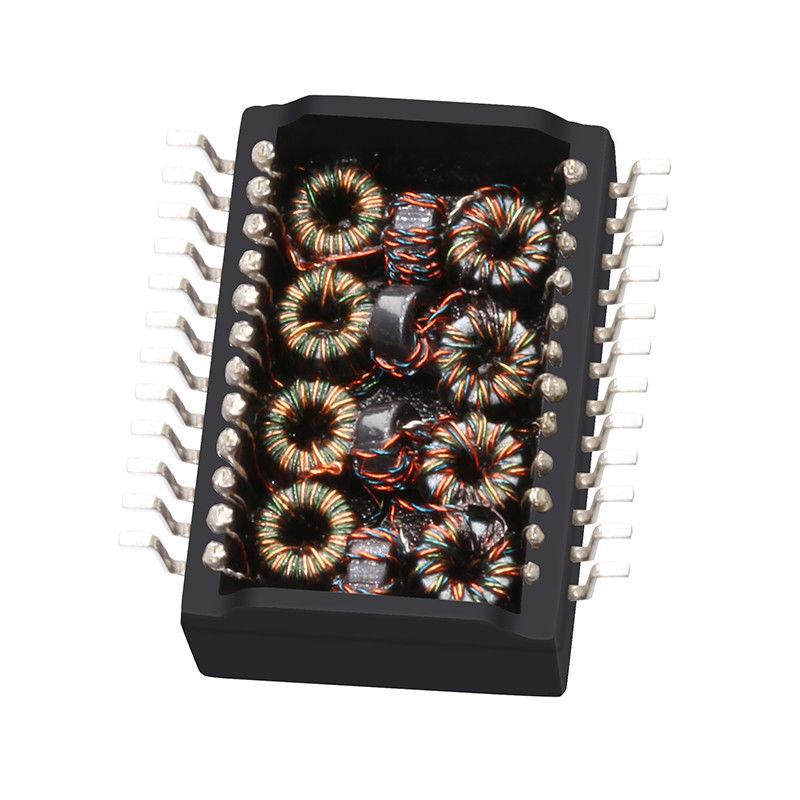

24HSS1041A-2 HF 기가비트 이더넷 변압기 1CT:1CT SMD 1500Vrms LP5007NL
1. 회전율50KHz, 0.5V
칩측: 라인측=1CT: 1CT+_2%
2. 인덕턴스(Ls) 100KHz, 0.1V, 12mA DC 바이어스:
칩 측면: 최소 350uH
3. 삽입 손실1-100MHz: 최대 -1.4dB
4. 반사 손실1-30MHz: -16dB 최소
40MHz: 최소 -14.4dB
50MHz: 최소 -13.1dB
60-80MHz: 최소 -12dB
100MHz: 최소 -10dB
5. 공통 모드 거부에 대한 차동:
30MHz: 최소 -45dB
60MHz: 최소 -40dB
100MHz: 최소 -35dB
6. 누화30MHz: -40dB 최소
60MHz: 최소 -35dB
100MHz: 최소 -30dB
7. Hi-Pot: 1500Vrms, 0.5mA, 1초
칩 측에서 라인 측으로
터미널 사용자를 위한 애플리케이션
ADSL 모뎀, LAN-on-Motherboard와 같은 애플리케이션을 지원하도록 설계되었습니다. NHUB, PC 카드, 스위치, 라우터, PC 메인보드, SDH, PDH, IP Phone, xDSL 모뎀 등의 네트워킹 및 통신 장비,콜센터 솔루션, 복잡한 셋톱박스, VOIP 게이트웨이 설정, 국경 게이트웨이 프로토콜, 고속 이더넷 스위치...
경쟁 우위
18년의 생산 경험,
직원 2600명,
100% 테스트
유연한 배달 시간
주요고객
Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF를 위한 설계.......
EMS 신청
내장형 유연한 PCB 어셈블리; 강성-유연성 PCB 어셈블리; 마이크로전자공학, 플립칩; 마이크로전자공학, 칩 온보드; 광전자공학 어셈블리; RF/무선 조립; 스루홀 어셈블리; 표면 실장 조립; 시스템 조립; 인쇄 회로 기판 조립
