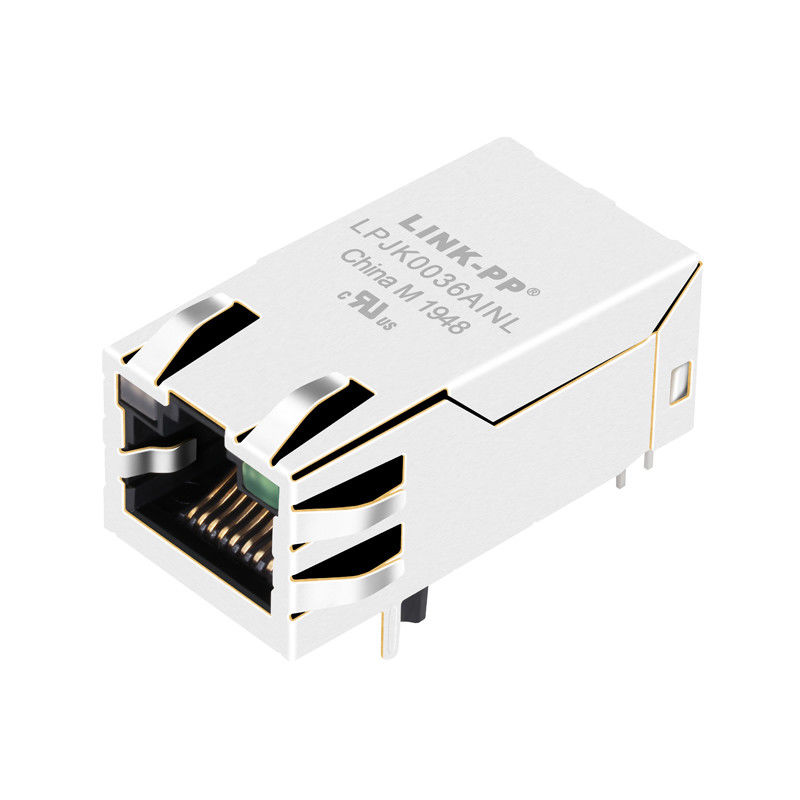

0826-1K1T-43-F 기가비트 Magjack 12 코어 탭업 1포트 1000 Base-T RJ45

빠른 세부 정보

0826-1K1T-43-F 기가비트 Magjack 12 코어 탭업 1포트 1000 Base-T RJ45

1.RJ-45는 FCC 표준과 일치해야 합니다.
2. IEEE802.3u 표준의 요구 사항을 준수합니다.
3. 변압기/임피던스 저항기/고전압 커패시터와 통합된 RJ-45 커넥터.
4. PCB 보드 공간을 절약하기 위해 RJ-45 커넥터와 동일한 크기.
5. EMI 성능을 향상시키기 위해 EMI 방사를 줄였습니다.
6. UTP-5 케이블을 통한 10/100/1000 BASE 전송을 위한 디자인.
7. ROHS 요구 사항 준수.
8. 작동 온도 범위: 0℃ ~ +70℃/ -40℃ ~ +85℃
9.보관 온도 범위: -25℃ ~ +85℃.

10.디자인 모델: 【0826-1K1T-43-F】

11.양산 모델:【LPJXXXXNL】

MAG.REVERSE 래치 ,

LED 옵션 ;EMI-핑거 옵션.

기술


1. 제품 유형 특징:

1) 제품 유형 = 커넥터
2) 잭 유형 = RJ45
3) 프로필 = 표준
4) PCB 실장 방향 = 측면 진입(직각)/상단 진입(수직)

2. 기계적 부착:
1) 잭 구성 = 1 x 1

3. 전기적 특성:
1) 차폐 = 예

4. 종료 관련 기능:
1) EMI 핑거 - 하단 = 미포함
2) 종단 방식 = 솔더

5. 신체 관련 기능:
1) 포트 구성 = 단일/다중
2) EMI 핑거 - 상단 및 측면 = 포함/미포함
3) 래치 방향 = 표준 - 래치 다운
4) PCB 테일 길이

6. 연락처 관련 기능:
1) 사전 로드 = 예
2) 접점 종단 유형 = 스루 홀/표면 실장

7. 주택 관련 기능:
1) 커넥터 스타일 = 잭

8. 산업 표준:
1) RoHS/ELV 준수 = RoHS 준수, ELV 준수
2) 무연 솔더 공정 = 240°C까지 웨이브 솔더 가능,

260°C까지 웨이브 솔더 가능, 265°C까지 웨이브 솔더 가능

리플로 납땜 옵션;
3) RoHS/ELV 준수 이력 = 항상 RoHS 준수

9. 식별 표시:
1) 왼쪽 LED 색상(위치 #1) = 녹색 - 250옴 저항
2) 오른쪽 LED 색상(위치 #2) = 녹색 - 250옴 저항

10. 사용 조건:
1) 적용 대상 = 인쇄 회로 기판
2) 환경 조건 = 사무실 / 구내
3) 작동 온도(°C) = 0 - 70/-40 - +85

11.하이팟:

1500Vrms 최소

터미널 사용자를 위한 애플리케이션

ADSL 모뎀, LAN-on-Motherboard와 같은 애플리케이션을 지원하도록 설계되었습니다.엔HUB, PC 카드, 스위치, 라우터, PC 메인보드, SDH, PDH, IP Phone, xDSL 모뎀,콜 센터 솔루션, 복잡한 셋톱 박스, VOIP 게이트웨이 설정, 국경 게이트웨이 프로토콜, 빠른 이더넷 스위치 ...

경쟁 우위

18년의 생산 경험,

2600명의 직원,

100% 테스트

유연한 배송 시간

주요 고객

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF를 위한 디자인.......

EMS 신청

붙박이 유연한 PCB 어셈블리;리지드-플렉서블 PCB 어셈블리;마이크로일렉트로닉, 플립칩;마이크로일렉트로닉, 칩 온 보드;광전자 어셈블리;RF/무선 조립;스루홀 어셈블리;표면 실장 어셈블리;시스템 어셈블리;인쇄 회로 기판 어셈블리
