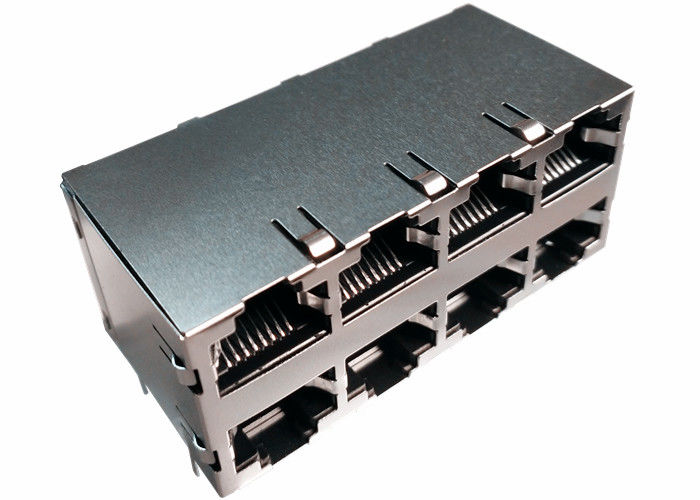

2x4에 의하여 통합된 기가비트 이더네트 모듈라 잭이 DA4T10304에 의하여 Rj45 연결관 겹쳐 쌓였습니다

2x4에 의하여 통합된 기가비트 이더네트 모듈라 잭이 DA4T10304에 의하여 Rj45 연결관 겹쳐 쌓였습니다

10/100/1000의 기초 T RJ45 2x4 통합 자기학 연결관

IEEE 802.3ab 기준의 필요조건을 가진 1.Complies.
2.RJ-45 연결관은 변압기/임피던스 저항기/고전압 축전기도 통합했습니다.
3.Size 동일 같은 PCB 널 공간을 절약하는 RJ-45 연결관.
EMI 성과를 개량하는 4.Reduced EMI 방사선.
UTP-5 케이블에 10/100/1000의 기본적인 전송을 위한 5.Design.
ROHS 필요조건을 가진 6.Compliance.
모형 디자인: 【DA4T10304】

대량 생산 모형: 【LPJG47561CNL】

MAG.REVERSE 래치,

선택 LED; 선택 EMI 손가락.

묘사
1. 제품 유형 특징:

  1) 제품 유형 = 연결관
  2) 잭 유형 = RJ45
  3) 단면도 = 기준
  4) PCB 설치 오리엔테이션 = (수직) 측 입장 (정각) /Top 입장

2. 기계적인 부착:
  1) 잭 윤곽 = 2x4

3. 전기 특성:
  1) 보호하는 = 그렇습니다

4. 종료 관련 특징:
  1) EMI 손가락 - 바닥 = 바깥쪽으로
  2) 종료 방법 = 땜납

5. 몸 관련 특징:
  1) 항구 윤곽은 =/다 골라냅니다
  2) EMI 손가락 - 바깥쪽으로에 정상 그리고 측 =
  3) 래치 오리엔테이션 = 기준 - 아래로 래치
  4) PCB 꼬리 길이

6. 접촉 관련 특징:
  1) 사전 로드하는 = 그렇습니다
  2) 구멍/표면 산을 통해서 접촉 종료 유형 =

7. 관련 특징 유숙:
  1) 연결관 작풍 = 잭

8. 업계 표준:
  1) RoHS/ELV 수락 = 고분고분한 RoHS, 고분고분한 ELV
  2) 240°C에 가능한 무연 땜납 과정 = 파 땜납,

      260°C에 가능한 파 땜납, 265°C에 가능한 파 땜납

      선택 썰물 납땜;
  3) RoHS/ELV 수락 역사는 = 항상 고분고분했던 RoHS이었습니다

9. ID 표하기:
  1) 좌 LED 색깔 (위치 #1) = 녹색 - 250 옴 저항기
  2) 적당한 LED 색깔 (위치 #2) = 녹색 - 250 옴 저항기

10. 사용법을 위한 조건:
  1)는에 = 인쇄 회로 기판 적용합니다
  2) 환경 조건 = 사무실/전제
  3) 작용 온도 (°C) = 0 - 70/-40 - +85

11.Hipot:

     1500Vrms 분

전기 명세 @25℃
1.Turns 비율:
  PRI: SEC = 1CT: 1CT

2.OCL:
  350uH 분 @ 100KHz, 100mV, 8mADC
3.Insertion 손실:
  1~100MHz: - 1.0dB MAX
4.Return 손실 (dB 분):
  1~30MHz: - 18 30~60MHz: - 14
  60~80MHz: - 12
5.Crosstalk (dB TYP):
  1~30MHz: - 40 30~60MHz: - 35
  60~80MHz: - 30
일반 형태 거절에 6.Differential:
  1~50MHz: -30dB TYP
  50~150MHz: -20dB TYP
7.CMRR: 1~100MHz: - 30dB 분
8.Isolation: 1500Vrms 분
9.Operating 온도 편차: -40℃~+85℃.

주

SOHO (ADSL와 같은 지원 애플리케이션에 1.Designed
  전산 통신기), 랜에 어미판 (LOM), 허브 및 스위치.
2.Meets IEEE 802.3 명세
3.Connector 물자:
  유숙: 열가소성 UL94V-0
  접촉/방패: 구리 합금
  방패 도금: 니켈
  접촉 도금: 마이크로 인치 최소한도 금 6. 접촉 지역에서.
4.Wave 땜납 끝 온도: 최대 265℃, 최대 5 SEC.
