제품 상세정보
원래 장소: 광 동, 중국
브랜드 이름: LINK-PP
인증: ISO9001,SGS,UL,CE,REACH,RoHS
모델 번호: RJP-003TC1
문서: LPJ4284CNL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.09-$1.85
포장 세부 사항: 통 size/32*30*31cm, G.W./carton/8.5kg, Qty/carton/1200pcs, SPQ/50pcs, 패키지 / 트레이, N.W/pcs/0.007kg
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3000000/달
부품 번호: |
RJP-003TC1 |
대안: |
LPJ4284CNL |
커넥터 유형: |
통합 자기학 RJ45 커넥터 |
응용: |
10/100 베이스-티 |
장착 유형: |
구멍을 통해 |
정위: |
90 ～ 각도 (오른쪽) |
종료: |
솔더 |
파일: |
PDF/3D/ISG/Stp/단계/데이터시트 |
부품 번호: |
RJP-003TC1 |
대안: |
LPJ4284CNL |
커넥터 유형: |
통합 자기학 RJ45 커넥터 |
응용: |
10/100 베이스-티 |
장착 유형: |
구멍을 통해 |
정위: |
90 ～ 각도 (오른쪽) |
종료: |
솔더 |
파일: |
PDF/3D/ISG/Stp/단계/데이터시트 |

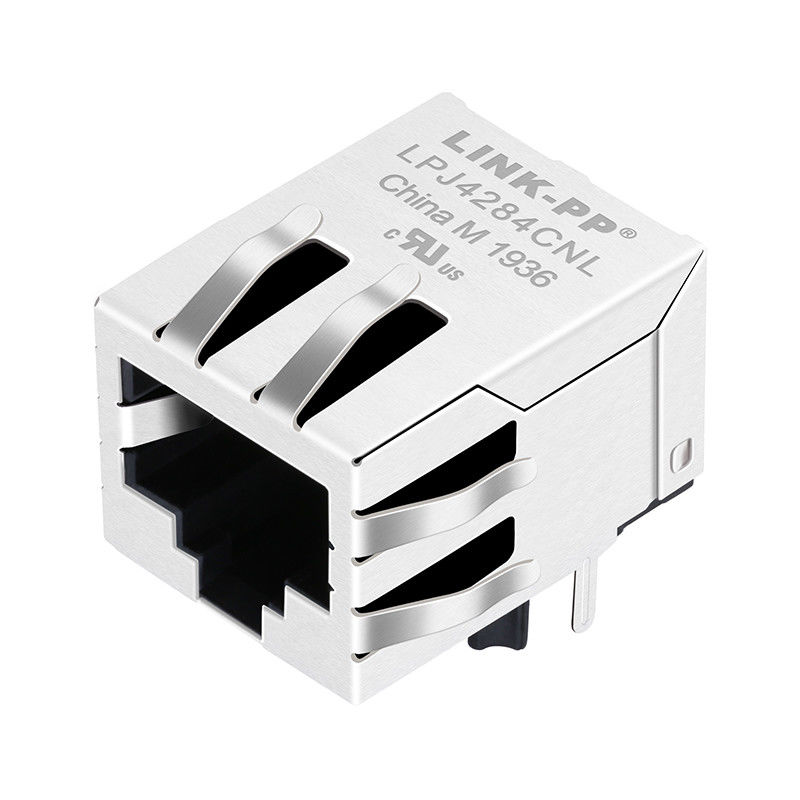

RJP-003TC1는 통합 자석 및 PoE 지원과 함께 단일 포트 10/100Base-T RJ45 MagJack입니다. LINK-PP LPJ4284CNL와 완전히 호환됩니다.
TheRJP-003TC1이일 포트 RJ45 이더넷 커넥터,10/100Base-T 패스트 이더넷 애플리케이션.
지원합니다.IEEE 802.3af PoE, 단일 이더넷 케이블을 통해 데이터 전송과 전력 공급을 모두 제공합니다.
이 모델은LINK-PP LPJ4284CNL와 완전히 호환됩니다., 그것은 네트워크, 산업 및 임베디드 시스템 설계에 대한 이상적인 드롭 인 대체가됩니다.
| 매개 변수 | 사양 |
|---|---|
| RJP-003TC1 RJ45 10/100Base-T 이더넷에 대한 통합 자석으로 MagJack | |
| 제품 종류 | RJ45 MagJack (종합 자석) |
| 부문 번호 | RJP-003TC1 |
| 이더넷 표준 | 10/100Base-T |
| 항구 수 | 1 × 1 포트 |
| 커넥터 타입 | RJ45 8P8C |
| 자석 구성 | 1CT:1CT (TX/RX) |
| PoE 지원 | IEEE 802.3af |
| LED 옵션 | 아무 것도 |
| 보호 | EMI 탭으로 보호 |
| 장착 방식 | 구멍을 통해 (THT) |
| 입구 방향 | 측면 출입 |
| 락 오리엔테이션 | 탭 아래 |
| 접착장 | 금 6U / 15U / 30U |
| 작동 온도 | 40°C ~ +85°C |
| PCB 유지 | T-포스트 |
| 준수 | RoHS, UL, REACH |
RJ45 MagJack 제품은 IEEE 802에 완전히 부합하는 것을 보장하기 위해 전력, 신호 무결성, PoE, 기계 및 환경 테스트를 철저히 수행합니다.3 이더넷 표준 및 장기 신뢰성.
▷전기 성능 테스트
각 RJ45 MagJack는 다이 일렉트릭 저항 전압 (Hi-Pot), 단열 저항, 회전 비율 정확성, 오픈 서킷 인덕턴스, 누출 인덕턴스,및 DC 저항을 적절한 격리를 보장하기 위해, 신호 무결성 및 PoE 전력 효율성 IEEE 802.3 표준을 준수합니다.
▷- 네신호 무결성 검증
시그널 성능은 삽입 손실, 반환 손실, 근단 및 먼단 교차음파 (NEXT/FEXT) 를 통해 검증됩니다.정해진 주파수 범위를 통해 안정적인 이더넷 데이터 전송을 보장하기 위해 공통 모드 거부 비율 (CMRR) 테스트.
▷- 네PoE 신뢰성 테스트
이더넷 전원 사용용으로 MagJacks는 연속 DC 전류 능력, 전력 삽입 안정성,IEEE 802에 따라 안전하고 신뢰할 수 있는 전력 공급을 보장하기 위해 부하 하에서의 열 상승.3af 요구 사항
▷- 네기계적 내구성 검사
기계적 신뢰성은 짝짓기 및 짝짓기를 해제하는 사이클 테스트, 접촉 저항 측정, 플러그 유지 힘 평가,그리고 용접성 테스트를 통해 장기간 내구성 및 안전한 PCB 조립을 보장합니다..
▷- 네환경 및 신뢰성 테스트
제품들은 작동 온도 사이클 (40°C ~ +85°C), 열 충격, 고온/고 습도 노출, 진동,가혹한 환경 조건에서 안정적인 성능을 확인하기 위해 기계 충격 테스트.
▷- 네EMI, 안전 및 준수 검사
보호 효과, 지상 연속성, 재료의 연화성 (UL 94 V-0) 및 차원 정확도는 EMI 제어, 안전 및 규제 준수 요구 사항을 충족시키기 위해 검사됩니다.
| 항목 | 사양 |
|---|---|
| 높이 | 13.30 ∼ 13.40mm |
| 길이 | 21.25 ∼ 21.30mm |
| 너비 | 150.90 ∼ 15.93mm |
| 순중량 | 약 0.007kg/개 |
| 포장 | 50 pcs / 트레이; 1200 pcs / 카튼 |
| 팩 크기 | 32 × 30 × 31cm |
| 총중량 | 약 8.5 kg / 카튼 |
|
